一、概述：

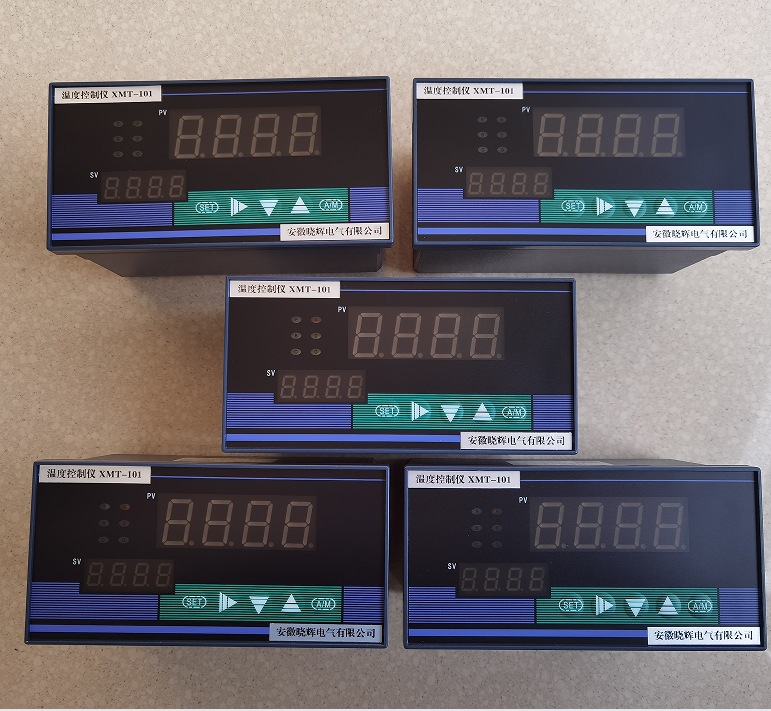

XMZ/T系列數字式顯示調節儀XM系列數字式顯示調節儀按標準《工業過程測量和控制系統用數字式指示儀》生產，并采用了新穎、的線路設計原理，的結構形式。便其結構和線路均簡單，因此性高，抗震性好，使用維護方便。
本儀表具有0～10mA或4～20mA恒流輸出功能，可與執行機構組成簡介的調節系統，或直配計算機組成自控系統無須再配變送器，為工業過程多參數控制提供了便利，同時具有二位式，三位式時間比例PID調節功能。
XMZ/T系列數字式顯示調節儀適用于工業過程多種參數測量和控制系統?？膳c下列傳感器、變送器配合使用或接受下列信號。用數字直接顯示被測物理量。
1、熱電偶或輻射感溫器；
2、熱電阻產生電阻變化的傳感器；
3、霍爾壓力變送器或產生直流變化的傳感變送器；
4、電阻遠傳壓力表；
5、標準化模擬直流電信號（Ⅱ型、Ⅲ型）或其他直流信號。
二、主要指標：
1、使用方式，盤裝式。（有橫式、豎式和方型三種）
2、指示方式：3?LED數碼管顯示，大讀數1999。
3、型號規格：型號規格見下表；測量范圍見下表。
4、基本誤差：±0.5%F·S±1.（F·S為顯示量程）
5、分辨力：|200|以下0.1：℃|200|以上1℃。（其他物理量為末位一個字）
6、大 波動量：小于兩個分辨力值（波坳量以波動偏離波動中間數大小來衡量）。
7、零點漂移：一小時內零點漂移小于基本誤差的五分之一。
8、連續工作后，其本誤差仍符合要求。
9、外型尺寸：16080175（mm）。方型表為9696150（mm）。
10、開孔尺寸：橫式15276（mm）。豎式為76152（mm）。方型表為9090（mm）。
11、工作電源：220V。50HZ±10%。
12、重量：1.25kg。
13、工作環境：溫度為-10～50℃，相對濕度不過±90%
14、位式控制；設定范圍全量程；控制誤差小于±0.5%F·S±1個字。輸出接點容量：220V、3A。（交流無感負載）。
15、恒流輸出：負載能力0～10mA為0～1.5kΩ；4～20mA為0～450Ω，輸出精度小于±0.5%F·S。
三、XMZ系列數字式指示調節儀型譜表：
XMZ□———— 單顯示儀表
XMT□—□□□□M -后綴帶M的儀表，為拔碼設定
A B C D E
A：外型尺寸（外型尺寸表）
B：設定方式
1：電位器設設（XMT，如后綴帶M，為拔碼設定）
2：電位器設定（如后綴帶M，為拔碼設定）
8：電位器設定（XMT-DA）
C：調節方式
0：二位開關式
2：三位開關式
3：時間比例式
6：可控硅移相觸發調節
7：單相可控硅過零觸發調節
8：三相可控硅過零觸發調節
9：連續PID調節
D：報警方式
0：無報警
1：上限報警
2：下限報警
E：輸入傳感器類型
1：熱電偶
2：熱電阻
3：電壓信號
4：電阻信號
5：電流信號
注
