一、概述：

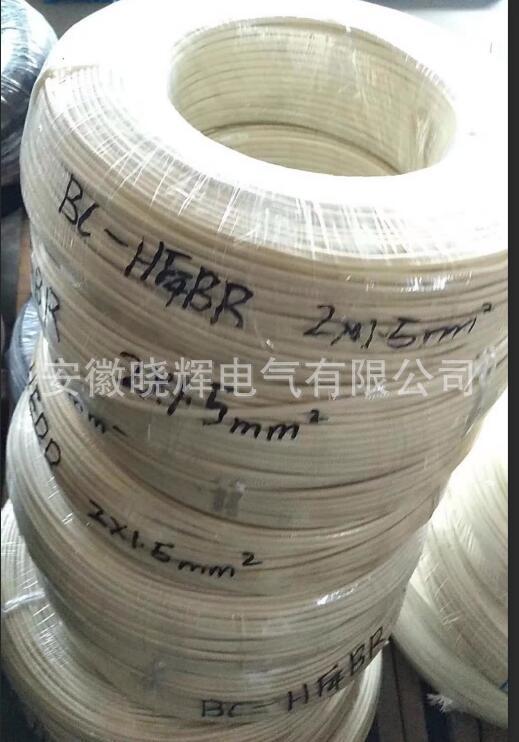

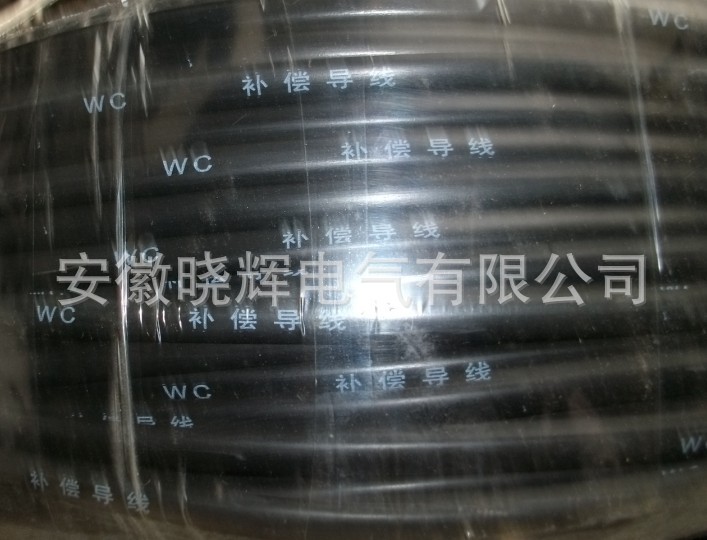

補償導線 補償電纜與熱電偶配套，用于儀表、電力、冶金、石油、化工、輕紡等廠礦及部門中的溫度測量和控制系統。該補嘗線纜敷設方便簡單，具有防潮耐火、耐酸堿、耐高溫、耐老化等特點，屏蔽可以防止外界干擾。
二、數據：
1、補償導線 補償電纜按產品品種劃分為:SC BC KC KX JX TX EA,其中字母“X”表示延長型補償導線，字母“C”表示補償型線纜，它們的區別是延長型線纜其合金絲的名義化學成分及熱電動勢標稱值與配用熱電偶偶絲相同。補償型線纜其合金絲的名義化學成分配用熱電偶偶絲不同，但是其熱電動勢標稱值在0~100℃或0~200℃時與配用熱電偶熱電動勢標稱值相同。熱電勢和電阻值符合下表規定。
2、補償線纜防潮試驗的絕緣電阻在40℃水中24小時后不小于（10米）25MΩ.
3、補償線纜耐熱老化24小時后進行5倍外徑試驗，經電壓試驗1000V/1min不擊穿。
三、型號、名稱、規格的表示方法：
本產品適用分度號為：S、R、B、K、E、J、T、N 和 EA 型熱電偶配用的補償導線
四．主要結構材料及代號：
|
項目
|
代號
|
代號含義
|
項目
|
代號
|
代號含義
|
|
阻燃特性
|
/
|
非阻燃
|
絕緣材料
|
V
|
聚綠乙烯
|
|
ZC
|
普通阻燃
|
F
|
FEP氟塑料
|
|
ZL
|
低煙低鹵阻燃
|
VD
|
低煙低鹵阻燃聚綠乙烯
|
|
ZW
|
低煙無鹵阻燃
|
護套材料
|
V
|
聚綠乙烯
|
|
系列代號
|
C
|
補償電纜
|
VD
|
低煙低鹵阻燃聚綠乙烯
|
|
使用分類
|
G
|
一般用(100℃)
|
B
|
無堿玻璃絲
|
|
H
|
耐熱級(200℃)
|
屏蔽材料
|
/
|
無屏蔽
|
|
精度等級
|
/
|
普通級
|
P
|
銅絲編織屏蔽
|
|
S
|
度
|
P1
|
鍍錫銅絲編織屏蔽
|
|
耐熱等級
|
70
|
使用溫度70℃
|
P2
|
銅帶或銅塑復合帶繞包屏蔽
|
|
100
|
使用溫度100℃
|
P3
|
鋁帶或鋁塑復合帶繞包屏
|
|
200
|
使用溫度200℃
|
鎧裝材料
|
22/23
|
鋼絲/細鋼絲鎧裝
|
|
260
|
使用溫度260℃
|
導體材料
|
R
|
多股絞合導體
|
|
|
|
|
補 償 導 線、補 償 電 纜
|
配 用 熱 電 偶
|
|
型號
|
補償合金線
|
絕緣層著色
|
分度號
|
名 稱
|
|
正極
|
負極
|
正極
|
負極
|
|
BC
|
銅
|
銅
|
紅
|
黃
|
B
|
鉑銠30-鉑銠6
|
|
SC
|
銅
|
銅鎳
|
紅
|
綠
|
S
|
鉑銠10-鉑
|
|

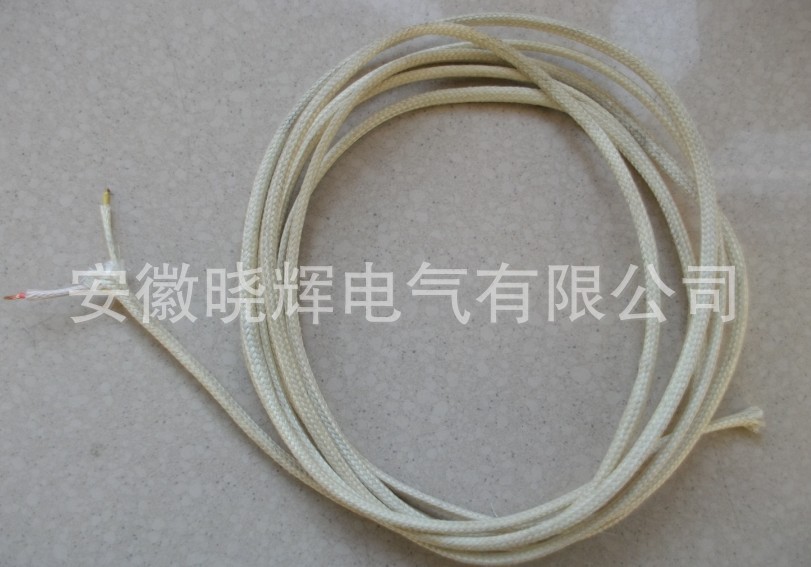

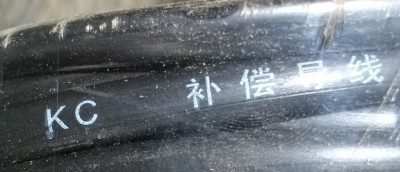

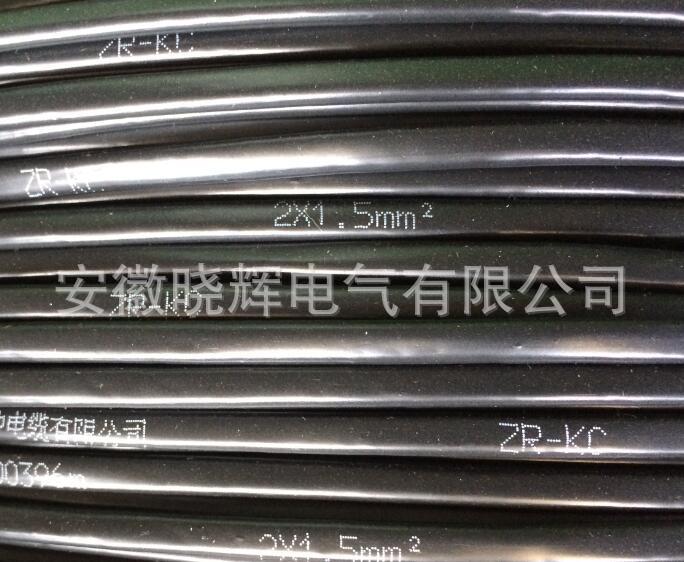

KC
|
銅
|
康銅
|
紅
|
藍
|
K
|
鎳鉻-鎳硅
|
|

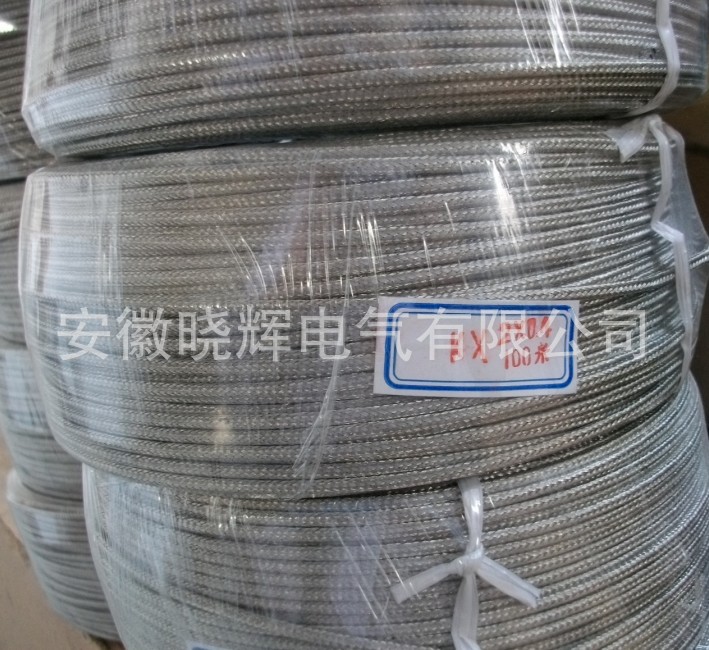

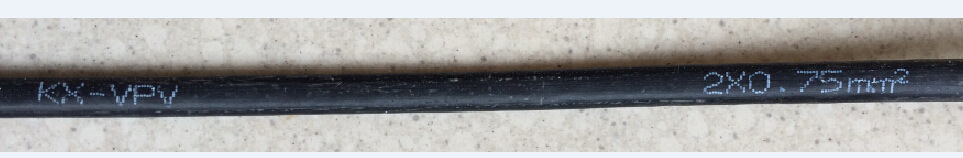

KX
|
鎳鉻
|
鎳硅
|
紅
|
黑
|
K
|
鎳鉻-鎳硅
|
|
EX
|
鎳鉻
|
銅鎳
|
紅
|
棕
|
E
|
鎳鉻-銅鎳
|
|
JX
|
鐵
|
銅鎳
|
紅
|
紫
|
J
|
鐵-銅鎳
|
|
TX
|
銅
|
銅鎳
|
紅
|
白
|
T
|
銅-銅鎳
|
|
NX
|
鎳鉻硅
|
鎳硅
|
紅
|
灰
|
N
|
鎳鉻硅-鎳硅
|
|
NC
|
鐵
|
銅鎳
|
紅
|
灰
|
N
|
鎳鉻硅-鎳硅
|
|
|
|
1、配用K型熱電偶2x1.5mm2
補償導線(屏蔽)
|
例:(1)耐火耐高溫型表示式 KX-HF4BP 2x1.5mm2
|
|
(2)耐火耐溫型表示式 EX-FF 2x2.5mm2
|
|
(3)普通型表示式 KC-GV2P 2x1.5mm2
|
2、配用E型熱電偶4對2x1.5mm2
補償電纜(屏蔽)
|
例:(1)耐火耐高溫型表示式 KX-HF4BP 4x2x1.5mm2
|
|
(2)耐火耐溫型表示式 EX-FPF 4x2x2.5mm2
|
|
(3)普通型表示式 EX-GVVP 4x2x1.5mm2
|
|
|
補償線纜參數
|
|
導線分度號
|
導線線芯
|
配用熱電偶型號
|
|
正極
|
負極
|
|
新
|
舊
|
材料
|
著色
|
材料
|
著色
|
NEW(新)
|
NEW(舊)
|
|
SC
|
LB
|
銅
|
紅
|
銅鎳
|
綠
|
S(鉑銠10-鉑)
|
LB-3
|
|
BC
|
.
|
銅
|
紅
|
銅
|
棕
|
B(鉑銠30鉑銠6)
|
.
|
|
KC
|
EU
|
鎳鉻
|
紅
|
康銅
|
藍
|
K(鎳鉻-鎳硅)
|
EU-2
|
|
KX
|
EU
|
鎳鉻
|
紅
|
鎳硅
|
黑
|
K(鎳鉻-鎳硅)
|
EU-2
|
|
EX
|
.
|
鎳鉻
|
紅
|
銅鎳
|
棕
|
E(鎳鉻-銅鎳)
|
.
|
|
JX
|
.
|
鐵
|
紅
|
銅鎳
|
紫
|
J(鐵-銅鎳)
|
.
|
|
TX
|
.
|
銅
|
紅
|
銅鎳
|
白
|
T(銅-銅鎳)
|
.
|
|
.
|
EA
|
鎳鉻
|
紅
|
考銅
|
黃
|
.
|
EA-2
|
|
|
型號
|
百分比
|
200%
|
往復電阻20℃
|
|
熱電勢(mv)
|
分差(mv)
|
熱電勢 (mv)
|
充差(mv)
|
|
普通（B)
|
級(A)
|
普通（B)
|
級(A)
|
|
SC
|
0.645
|
±0.037
(5℃)
|
±0.023
(3℃)
|
1.44
|
±0.057
(5℃)
|
-
|
0.1
|
|
BC
|
0.033
|
.
|
.
|
0.178
|
.
|
.
|
-
|
|
KC
|
4.095
|
±0.105
|
0.063
|
6.137
|
±0.201
|
.
|
-
|
|
KX
|
4.095
|
0.105
|
0.063
|
8.137
|
0.1
|
0.06
|
1.5
|
|
EX
|
6.317
|
0.17
|
0.102
|
13.419
|
0.183
|
0.111
|
0.8
|
|
JX
|
5.268
|
0.135
|
0.081
|
10.777
|
0.138
|
0.083
|
0.8
|
|
TX
|
4.277
|
0.047
|
0.024
|
9.286
|
0.053
|
0.043
|
0.8
|
|
EA
|
6.95
|
0.3
|
0.2
|
14.56
|
0.38
|
±0.300
|
-
|
|
|
|
訂貨時需標明型號、 規格、線芯截面、 線芯數 、屏蔽方式和數量
例: EX-GVVR 2×2.5mm2 1500m EX-FPF-GS 24×2×2.5mm2 1000m(總屏蔽)
KX-HF4BPP-GS 12×2×1.5mm2 12000m(分對屏)
|
熱電偶用補償導線和補償電纜
補償導線制造依據： GB/T 4989-94
補償電纜制造依據：企業標準
本產品主要用于電力、化工、石油、冶金、輕紡等廠礦及等行業等自動化測量儀表的連接線。
|
|
|
產品型號
|
產品名稱
|
配用熱電偶
|
熱電偶分度號
|
|
SC和RC
|
銅-銅鎳0.6補償型補償導線
|
鉑銠10-鉑熱電偶
鉑銠13-鉑熱電偶
|
S和R
|
|
KCA
KCB
KX
|
銅-銅鎳22補償型補償導線
銅-銅鎳40補償型補償導線
鎳鉻10-鎳硅3延長型補償導線（電纜）
|
鎳鉻-鎳硅熱電偶
|
K
|
|
NC
NX
|
銅-銅鎳18補償型補償導線
鎳鉻14硅-鎳硅4延長型補償導線（電纜）
|
鎳鉻硅-鎳硅熱電偶
|
N
|
|
EX
|
鎳鉻10-鎳硅45延長型補償導線（電纜）
|
鎳鉻-銅鎳熱電偶
|
E
|
|
JX
|
鐵-銅鎳45延長型補償導線（電纜）
|
鐵-銅鎳熱電偶
|
J
|
|
TX
|
銅-銅鎳45延長型補償導線（電纜）
|
銅-康銅熱電偶
|
T
|
|
|
產品分類、允差等級及標志
|
|
補償導線（電纜）
使用分類
|
標志
|
允差等級及標志
|
|
普通級
|
級
|
|
一般用
|
G
|
-
|
S
|
|
耐熱用
|
H
|
|
|
產品主要結構組成
|
|
標稱截面mm2
|
絕緣及護套材料
|
線芯對數
|
屏蔽形式
|
屏蔽材料
|
|
0.2-2.5
|
一般用產品：聚氯乙烯絕緣
聚氯乙烯護套
耐熱用產品：聚四氟乙烯繞包絕緣
無堿玻璃絲護套
|
導線：1
電纜2-37
|

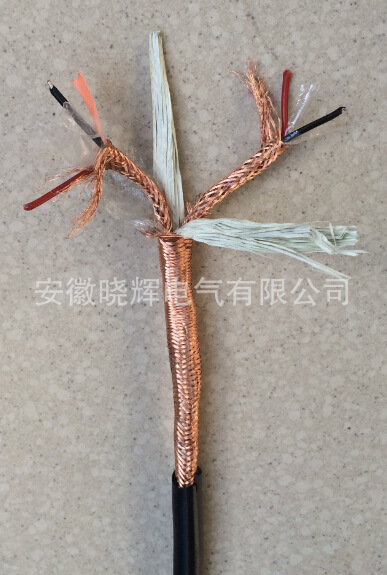

對屏蔽
總屏蔽
對屏蔽+總屏蔽
|
鍍錫銅絲
鍍鋅鋼絲
復合銅帶
復合鋁帶
|
|
產品使用特性
一般用補償導線（電纜）允許工作溫度為-20oC- +100oC，耐熱用補償導線（電纜）允許工作溫度為-25oC- +200oC。
補償導線（電纜）敷設時的環境溫度應不低于0oC，彎曲半徑不小于導線（電纜）—外徑的10倍。
|
訂貨須知
訂貨時應注明產品名稱、標準、型號、規格、數量及額定電壓
交貨長度、時間
其它要求
|
