1、應用：

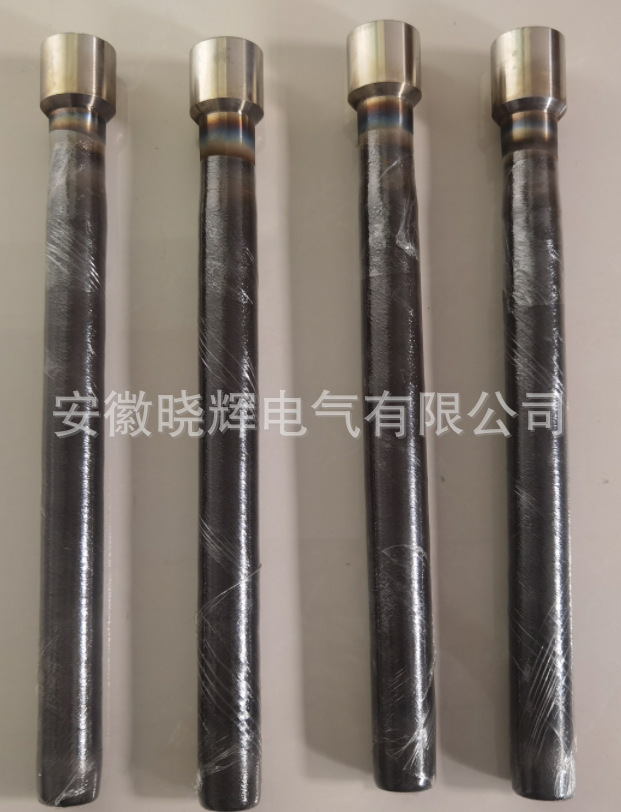

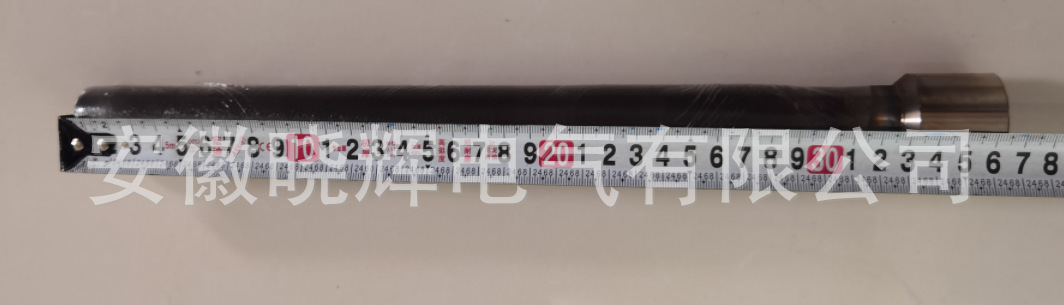

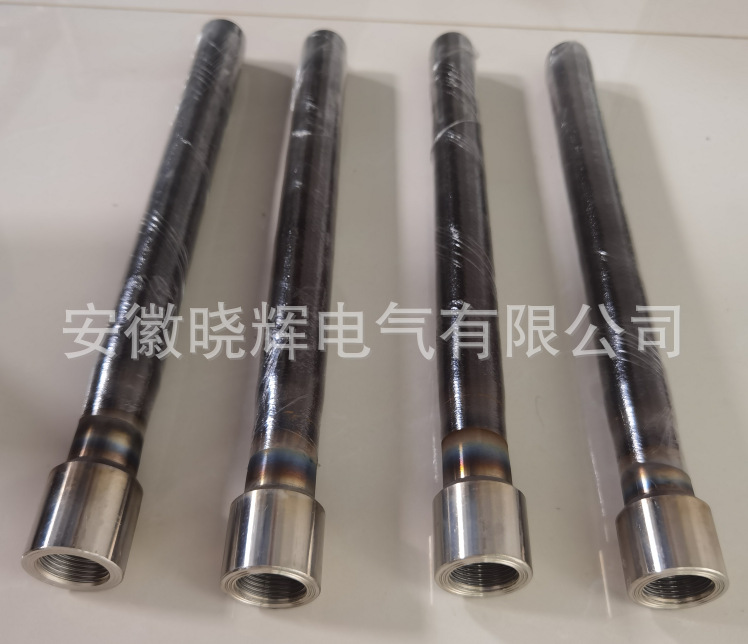

熱安裝套管與兩節式熱電偶/熱電阻和雙金屬溫度計配套使用，保護熱電偶/熱電阻和雙金屬溫度計正常工作。安裝套管、法蘭套管、可用于高壓高流速場合。
2、特點：
參照 標準設計

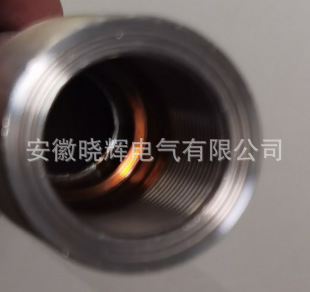

盲孔加工，耐高壓
與設備同期制造和安裝
不同壓力等級，可不同需要。
3、主要參數：
安裝套管、法蘭套管、、熱安裝套管公稱壓力：一般是指在常溫下，保護管所能承受的靜態外壓而不破裂。允許工作壓力不僅與保護管材料，直徑，壁厚有關，且與其結構形式，安裝方法及被測介質的流速，種類有關。
水壓實驗：對保護管的耐壓和泄露檢查有要求時，須對保護管進行試驗。試驗壓力為保護管耐壓等級的 15 倍。 X 射線探傷試驗：對保護管的壁厚，偏心距等項目檢查有要求時，須按用戶要求進行檢查。
4、型號命名方法：
5、保護管材質及選用：
|
材 質
|
使 用 溫 度℃
|
特 點 及 用 途
|
|
1Cr18Ni9Ti
|
-200 — 800
|
具有高溫耐腐蝕，通常作為一般耐熱鋼使用
|
|
304
|
-200 — 800
|
低碳含量，具有良好耐晶間腐蝕性，通常作為一般耐熱鋼使用
|
|
316
|
-200 — 750
|
低碳含量，具有良好耐晶間腐蝕性，作為耐腐蝕鋼使用
|
|
316L
|
-200 — 750
|
低碳含量，具有良好耐晶間腐蝕性，作為耐腐蝕鋼使用
|
|
蒙乃爾 MonelK500
|
-100 — 700
|
鎳銅合金，具有良好耐晶間腐蝕性，適用于強硫酸等腐蝕性場合
|
|
哈氏合金 H.Alloy-276
|
-100 — 700
|
具有良好耐晶間腐蝕性，作為耐腐蝕鋼使用
|
|
Incone1600
|
-100 — 1000
|
鎳鉻鐵合金，具有優良高溫 氧化性，通常作為耐熱鋼使用
|
|
310S
|
-200 — 1000
|
具有高溫氧化性，耐腐蝕性通常作為耐熱鋼使用
|
|
GH3030
|
0 — 1100
|
鎳基高溫合金鋼，具有優良氧化性，耐腐蝕性，通常作為耐熱鋼使用
|
|
GH3039
|
0 — 1300
|
鎳基高溫合金鋼，具有優良氧化性，耐腐蝕性，通常作為耐熱鋼使用
|
|
高鋁質
|
0 — 1300
|
工業陶瓷管，具有優良氧化性，耐腐蝕性
|
|
鋼玉管
|
0 — 1600
|
工業陶瓷管，具有優良氧化性，耐腐蝕性
|
|
3YC52
|
0 — 1300
|
高溫合金，具有優良氧化性，耐腐蝕性，機械性能好，適用于高溫場所
|
|
二硅化鉬MoSi2
|
0 — 1600
|
具有優良氧化性，耐腐蝕性，機械性能好，適用于高溫場所
|
6、選型須知：
1）型號
2）套管代號
3）插入深度
4）套管材料
例：裝配熱電偶，活絡管接頭式， K 型，套管代號 XG02AB ，插入深度 150 ，套管材料 316 ： WRN-52XG02AB U=150
|
