簡單介紹：
WP-D921-022-0909-NN溫度數顯表是采用電路組成的智能化儀表。它充分應用了微機技術和新型元器 件，采用 SMT 表面貼裝元器件及相應的生產工藝，使得 儀表具有功能強、性能可靠、體積小等特點。自診斷功能，自整定功能和智能控制功能，使操作者通過簡單的操作而獲得較好的效果。
詳情介紹：
一、概述：
WP-D921-022-0909-NN、智能雙回路控制儀、是采用電路組成的智能化儀表。它充分應用了微機技術和新型元器 件，采用 SMT 表面貼裝元器件及相應的生產工藝，使得 儀表具有功能強、性能可靠、體積小等特點。自診斷功能，自整定功能和智能控制功能，使操作者通過簡單的操作而獲得較好的效果。
二、技術數據：
顯示：測量值（PV）、設定值（SV）、：-1999~~+9999
輸出、報警、自整定狀態指示：LED
測量精度：±0.5%
輸入信號：2 路 Pt100
輸入阻抗：電流輸入：240?
報警：二路報警輸出，可任意設置成上限報警或下限報警。
其它：1.工作電源：變壓器 220VAC±10%，開 關 電 源 電 壓 85~264VAC ， 頻率50~60Hz
2．功耗：約 3VA
3．重量：約 0.25Kg
4．正常工作條件：環境溫度：0~50℃，環境濕度：35~85%RH，周圍環境無對儀表有腐蝕作用的有害氣體。

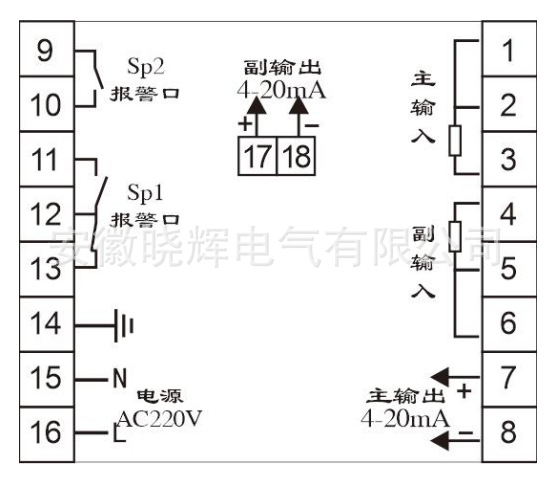

三、面板顯示功能及接線圖：
SET 鍵(設定鍵)：運行狀態，在自動方式下，按該鍵，再按 MAN 鍵則進入設定狀態。
鍵(右移鍵)：設定狀態，每按一下該鍵，選中位右移一位。
▽鍵(減鍵)：設定狀態，每按一下該鍵，則當前設定位數字減一個字。
△鍵(加鍵)：設定狀態，每按一下該鍵，則當前設定位數字加一個字。
MAN 鍵: 設定狀態，按一下該鍵，則設定程序倒退一步；運行狀態下是手/自動切換鍵。
SET 鍵+MAN 鍵：設定狀態下是快速退出菜單。
四、操作說明：
B 菜單操作說明：（此菜單為工程師參數設置菜單）儀表在自動運行狀態下先按 SET 鍵，然后按 MAN 鍵，此時儀表上排數碼管顯示“SEL”，下排顯示“555”，并有小數點閃爍。結合按右移鍵 ，遞減鍵▽, 遞加鍵△將“555”修改為“587”，再按 SET 鍵，儀表進入 B菜單設置狀態。以此后每按一下 SET 鍵，儀表則顯示下一步設置參數，如按 MAN 鍵儀表則返回上一步設置參數。
注:下排顯示的參數值可結合右移鍵 ，遞減鍵▽, 遞加鍵△修改。
B 菜單參數設置顯示狀態表

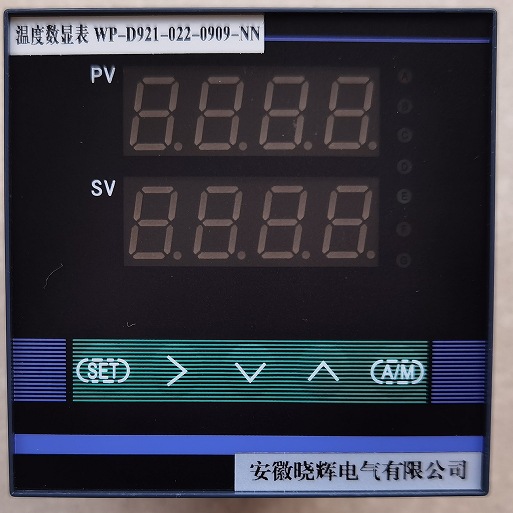

五、產品照片：
