產品詳情
簡單介紹：
WSSX-411電接點雙金屬溫度表?它可測量-80℃～500℃范圍內的液體、蒸汽和氣體介質溫度。
詳情介紹：
一、概述：
WSSX-411電接點雙金屬溫度表、WSSX-411雙金屬電接點溫度計帶有電接觸裝置----即機械電接點。當被測介質溫度變化時，自由端上的細軸及轉向傳動機構帶動指針及動觸點隨著溫度的變化而轉動，當其與定觸點接觸或斷開的瞬間，使電路系統中的繼電器及接觸器動作，以達到自動控制和報警的目的。
WSSX-411電接點雙金屬溫度表它可測量-80℃～500℃范圍內的液體、蒸汽和氣體介質溫度。
二、技術參數：
精度：±1.5%
時間常數：不大于40s
保護管耐壓：6.3MPa
電接點額定功率：20VA（無感負載）
大工作電流：1A
持續電流：0.6A
大工作電壓：380VAC，220VDC
儀表執行標準：JB/T8803-1998
機械 表殼直徑：￠100毫米
護管材質：1Cr18N9Ti、304不銹鋼
反應時間：≤40s
電氣 接點額定功率：10VA
接點過電流：≤0.7A 工作電壓：220V／AC、24V／DC〈使用〉
接點精度：2.5級 測溫范圍：0－50℃、0－100℃、0－600℃＜節選＞
插入深度：≥75毫米
連接型式：可動內外螺紋 固定螺紋 法蘭、無螺紋＜套管＞船用接頭
螺紋規格：M27×2、M16×1.5、1／2″、3／4″、1″。
| 型號 |
公稱直徑 D(mm) |
測量范圍℃ | 分格值℃ |
插入長度 L(mm) |
保護管直徑 d(mm) |
安裝螺紋 mm |
| WSS-3□ | 60 |
0-50 0-100 0-150 0-200 0-300 0-400 0-500 |
1 2 2 5 5 10 10 |
75;100; 150;200; 250;300; 400;500 |
6 | M16×1.5 |
|
WSS-4□ WSSX-4□ |
100 | 10 | M27×2 | |||
| WSS-5□ | 150 | |||||
| 10 |
三、型號及命名方式
|
WSS
|
雙金屬溫度計
|
||||||||||||
| X | 電接點結構 | ||||||||||||
| 表盤公稱直徑 | -4/5 | Φ100/ф150 | |||||||||||
| 表盤形式 | 0 | 軸向（直型） | |||||||||||
| 1 | 徑向（角型） | ||||||||||||
| 8 | 萬向（可調角型） | ||||||||||||
| 安裝固定形式 | 0 | 無固定裝置 | |||||||||||
| 1 | 可動外螺紋 | ||||||||||||
| 2 | 可動內螺紋 | ||||||||||||
| 3 | 固定螺紋 | ||||||||||||
| 4 | 固定法蘭 | ||||||||||||
| 5 | 卡套螺紋 | ||||||||||||
| 6 | 卡套法蘭 | ||||||||||||
| 保護形式 | M | 上下限 | |||||||||||
| N | 雙上限 | ||||||||||||
| P | 雙下限 | ||||||||||||
|
|||||||||||||||||||||||||||||||||||||||
| 備注：形式可根據協議訂貨。 | |||||||||||||||||||||||||||||||||||||||
四、安裝方式尺寸與接線：

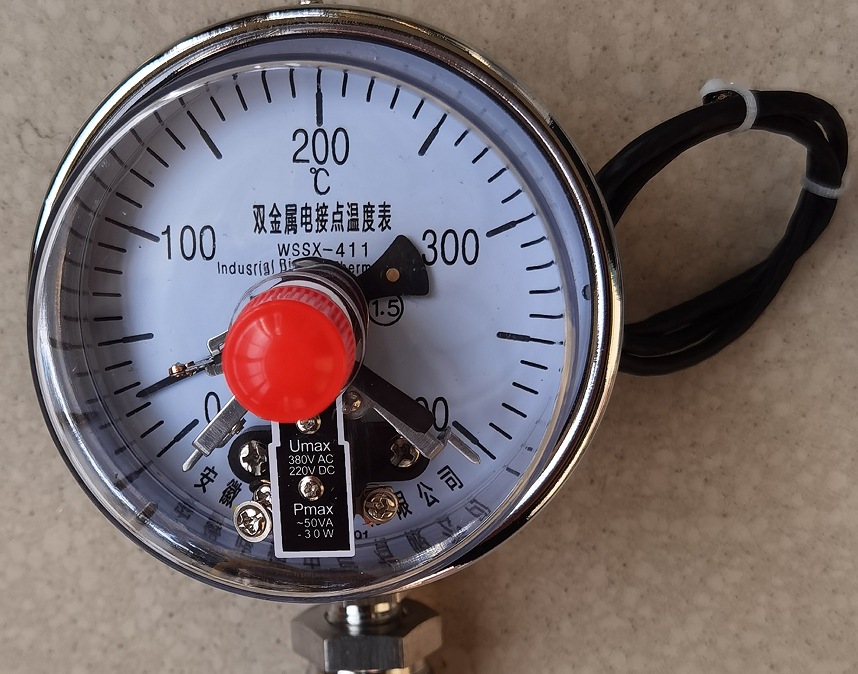

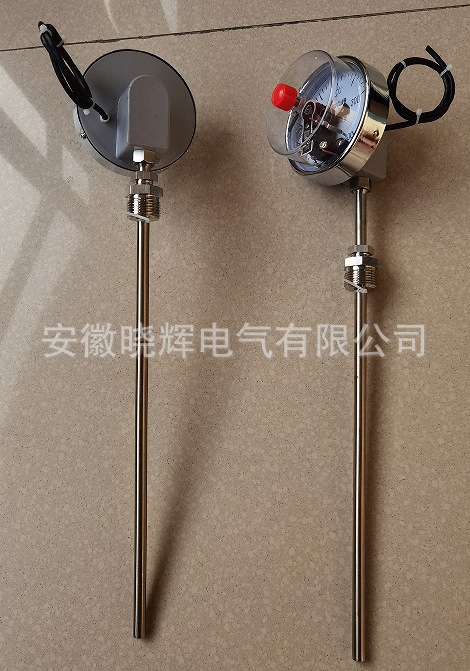

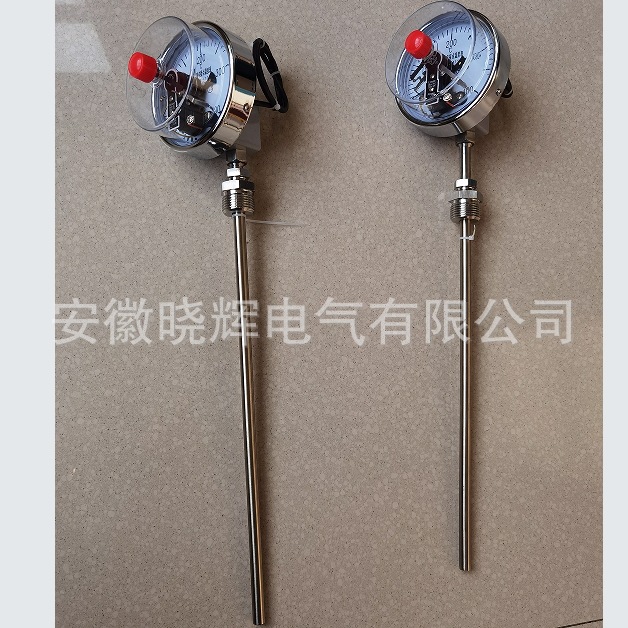

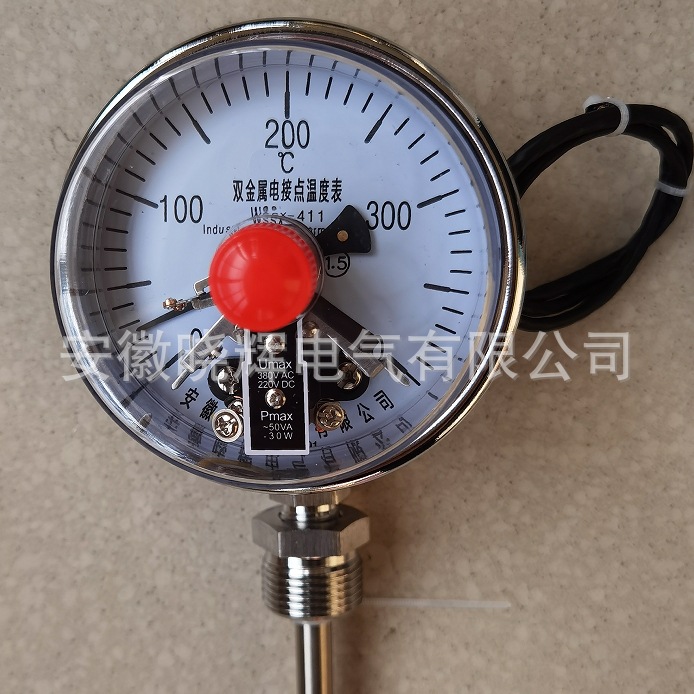

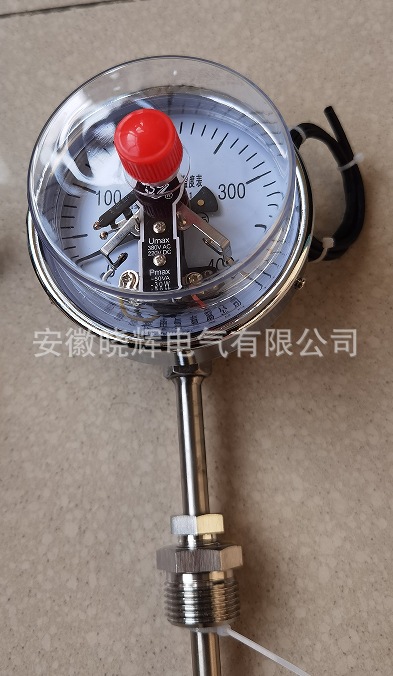

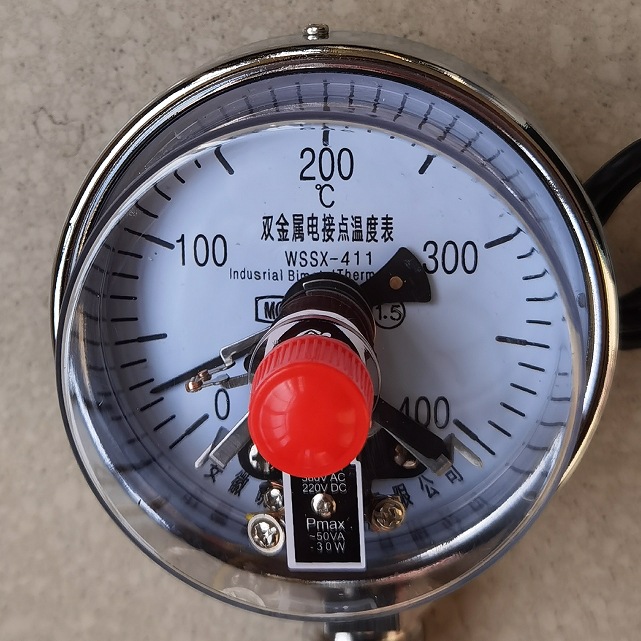

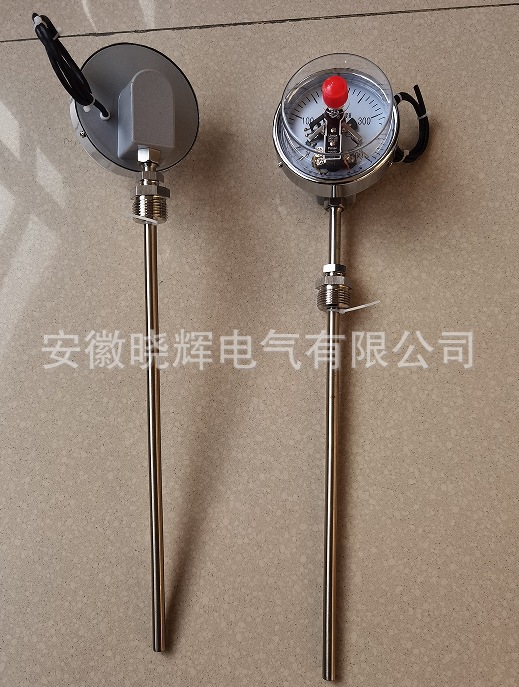

五、產品照片：
