產品詳情
簡單介紹：

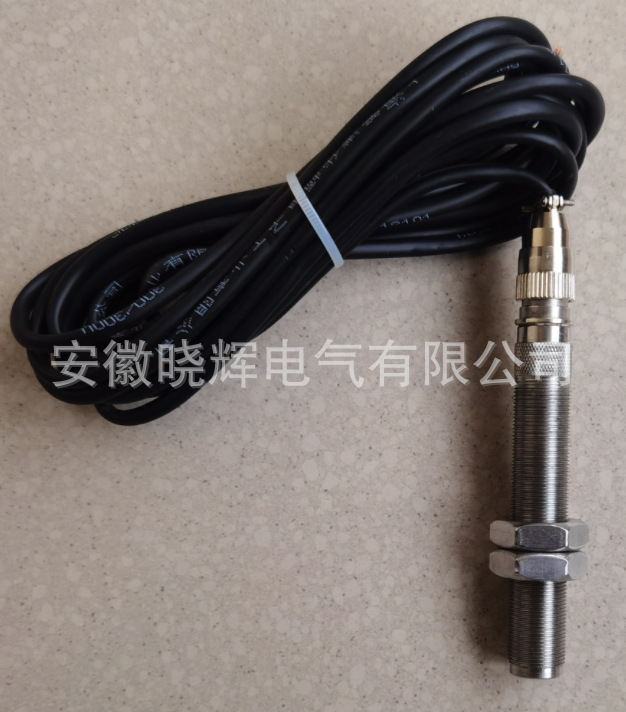

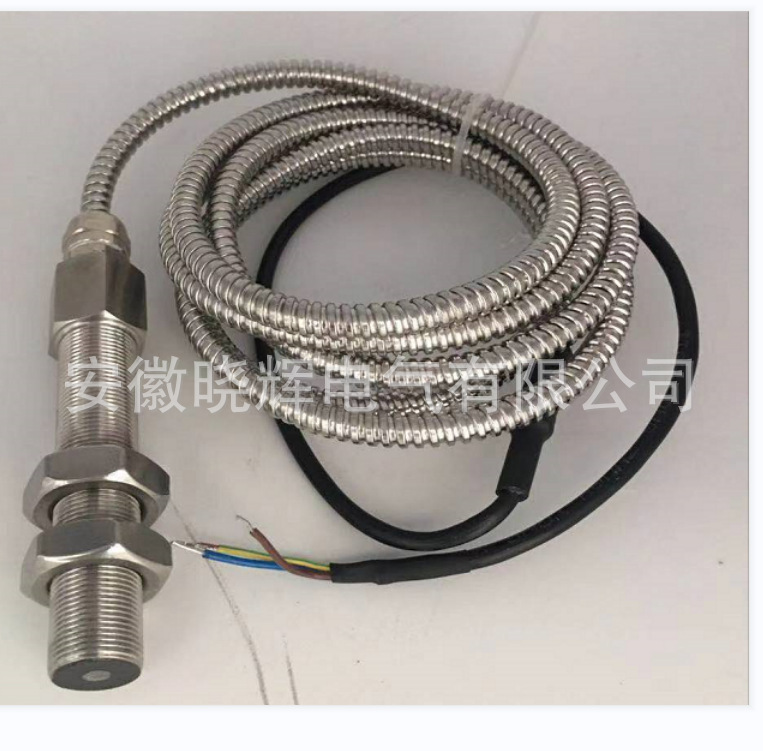

磁阻式轉速傳感器采用電磁感應原理實現測速，在傳感器前端繞有線圈，在傳感器線圈中產生周期性的電壓，通過對該電壓處理計數，就能測出齒輪的轉速。
詳情介紹：
一、概述：

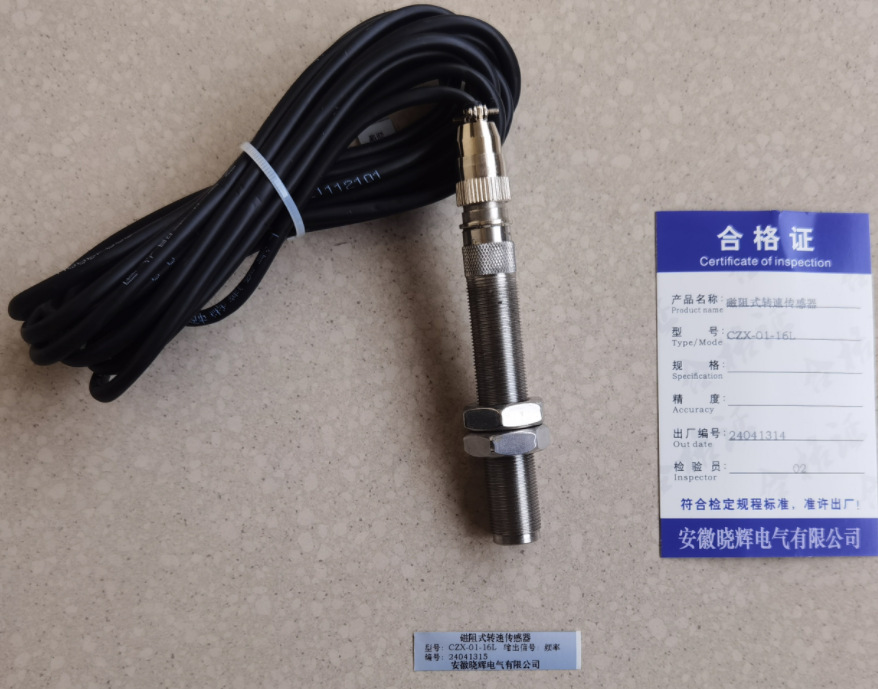

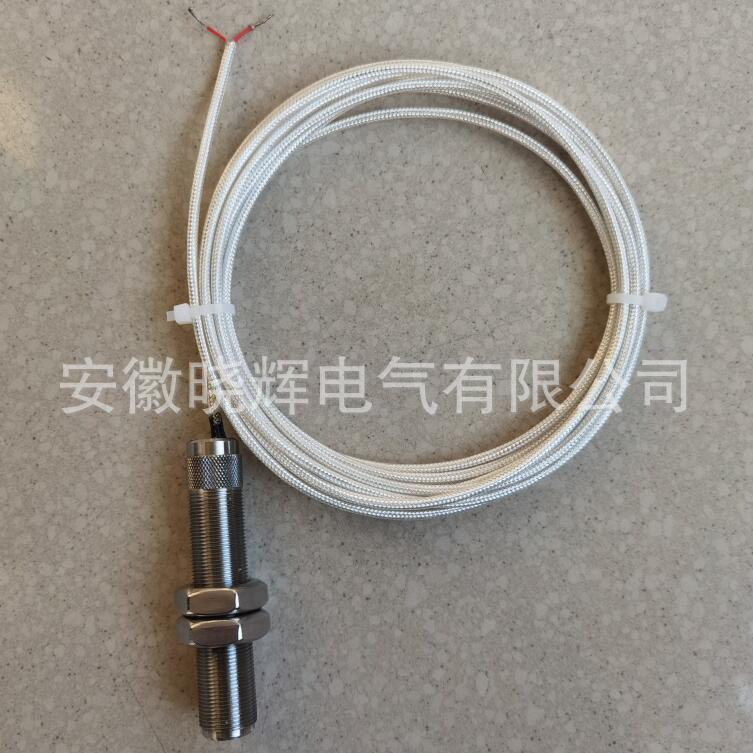

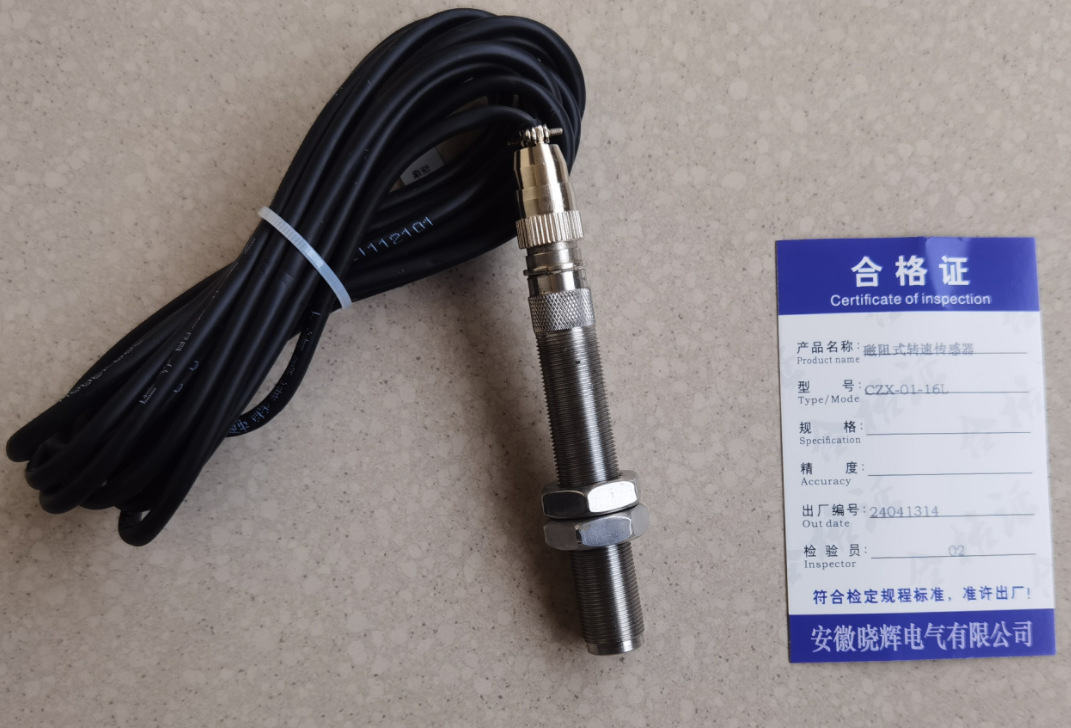

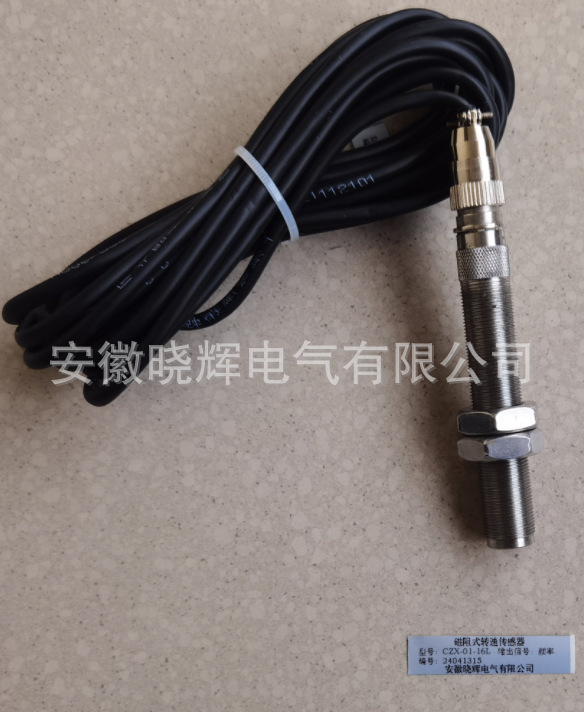

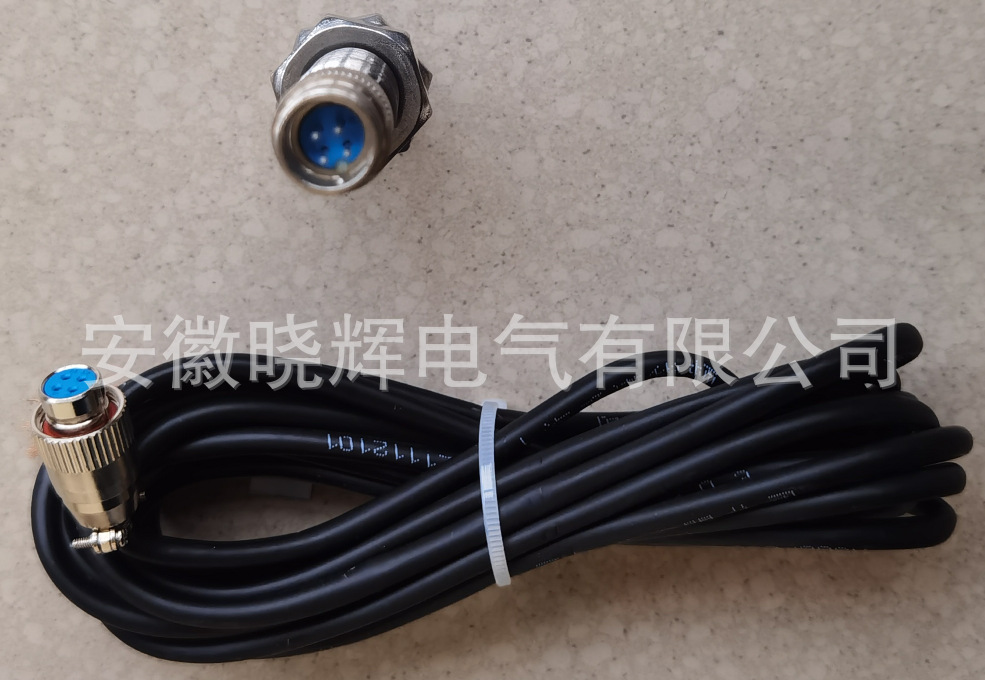

磁阻式轉速傳感器采用電磁感應原理實現測速，轉速傳感器、在傳感器前端繞有線圈，當齒輪旋轉時，通過傳感器線圈的磁力線發生變化，在傳感器線圈中產生周期性的電壓，通過對該電壓處理計數，就能測出齒輪的轉速。該傳感器外殼使用不銹鋼，輸出信號強，抗干擾性能好，安裝使用方便，可在煙霧、油氣、水氣等惡劣環境中使用。
二、轉速傳感器參數：
直 流 電 阻：300±15Ω(25℃)
測速齒輪形式：模數2～4（漸開線齒輪）
工 作 溫 度：-10～+120℃
感應距離：0～3mm
抗 振 動：20g
螺 紋 規 格：Φ16傳感器（M16×1）
重 量：約120g
轉速與輸出電壓關系(傳感器與齒輪間隙為0.8mm,60齒，傳感器輸出電壓為峰峰值)
轉速（n/min） 70 100 224 342 477 665 920 1167
輸出電壓(v) 0.8 1 2 3 4 5 6 7
轉速（n/min） 1505 2080 2509 3050 3606 4334 4620
輸出電壓(v) 8.5 10 12 13 15 17.5 18.5
三、轉速傳感器規格型號：
四、轉速傳感器選型：
訂 貨代 號：CZX-01-A□□-B□□
傳感器長度：A□□
0 1：65mm
0 2：117mm
0 3：148mm
螺紋：B□□
0 1：M10×1
0 2：M12×1
0 3：M16×1
0 4：M18×1
磁阻式轉速傳感器采用電磁感應原理實現測速，轉速傳感器、在傳感器前端繞有線圈，當齒輪旋轉時，通過傳感器線圈的磁力線發生變化，在傳感器線圈中產生周期性的電壓，通過對該電壓處理計數，就能測出齒輪的轉速。該傳感器外殼使用不銹鋼，輸出信號強，抗干擾性能好，安裝使用方便，可在煙霧、油氣、水氣等惡劣環境中使用。
二、轉速傳感器參數：
直 流 電 阻：300±15Ω(25℃)
測速齒輪形式：模數2～4（漸開線齒輪）
工 作 溫 度：-10～+120℃
感應距離：0～3mm
抗 振 動：20g
螺 紋 規 格：Φ16傳感器（M16×1）
重 量：約120g
轉速與輸出電壓關系(傳感器與齒輪間隙為0.8mm,60齒，傳感器輸出電壓為峰峰值)
轉速（n/min） 70 100 224 342 477 665 920 1167
輸出電壓(v) 0.8 1 2 3 4 5 6 7
轉速（n/min） 1505 2080 2509 3050 3606 4334 4620
輸出電壓(v) 8.5 10 12 13 15 17.5 18.5
三、轉速傳感器規格型號：
|

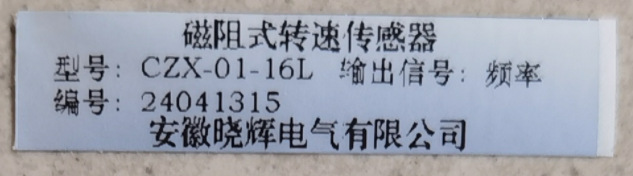

型 號 |
CZX-01-10L | CZX-01-12L | CZX-01-16L | CZX-01-18L |
|
輸出路數 |
1 路 | 1 路 | 1 路 | 1 路 |
|
螺紋規格 |
M10×1 | M12×1 | M16×1 | M18×1 |
|
螺桿長度 |
50mm | 60mm | 60mm | 70mm |
|
直流電阻 |
200±15Ω(25℃) | |||
|
輸出波形 |
正弦 波 | |||
|
響應頻率 |
50Hz~20KHz | |||
|
測量精度 |
±1 個脈沖； | |||
|
測速齒輪形式 |
模數2～4（漸開線齒輪） | |||
|
檢測距離 |
0.5~4mm | |||
|
觸發形式 |
鋼鐵齒輪，齒條或其它導磁材料（齒輪要求見下圖） | |||
|
使用溫度 |
-25 ℃ ~+80 ℃ | |||
|
重 量
|
約120g | |||
|
防護等級 |
IP65 | IP65 | IP65 | IP65 |
|
輸出方式 |
電壓輸出 | 電壓輸出 | 電壓輸出 | 電壓輸出 |
訂 貨代 號：CZX-01-A□□-B□□
傳感器長度：A□□
0 1：65mm
0 2：117mm
0 3：148mm
螺紋：B□□
0 1：M10×1
0 2：M12×1
0 3：M16×1
0 4：M18×1
