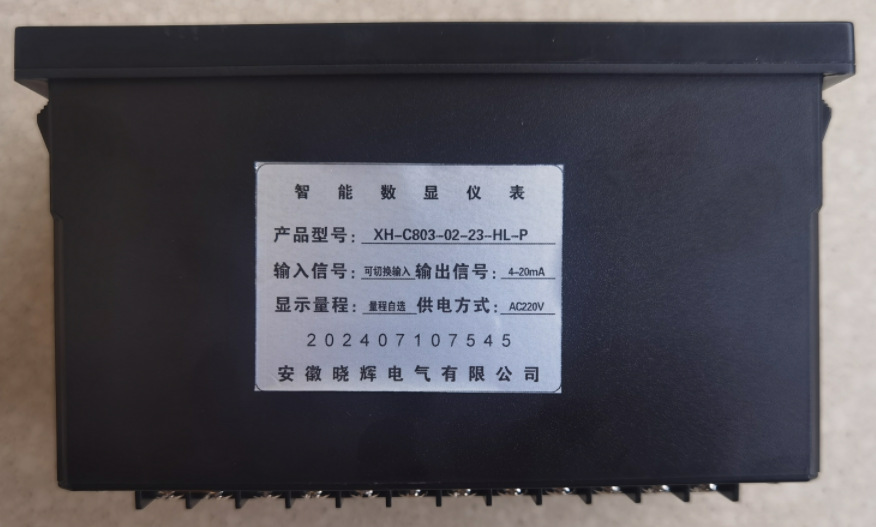

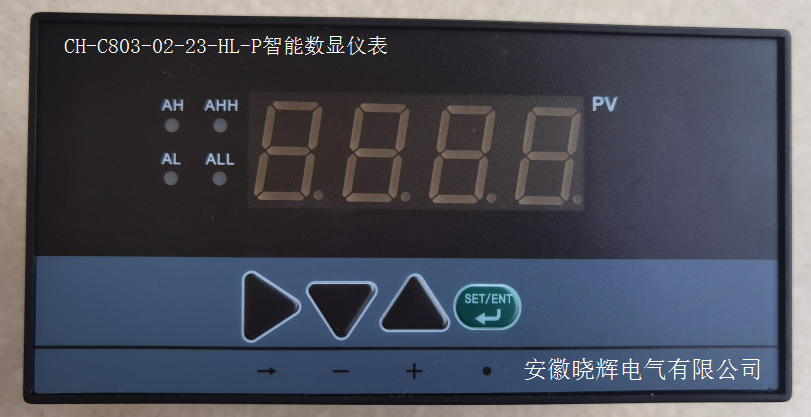

XH-C803-02-23-HL-P\CH-C803-02-23-HL-P單回路測控儀，智能數顯儀表、數字顯示報警儀與各類模擬量輸出的傳感器、變送器配合，完成溫度、壓力、液位、成分等物理量的測量、變換、顯示和控制, 誤差小于0.5%F.S，并具備調校、數字濾波功能, 適用于標準電壓、電流、熱電阻、熱電偶等信號類型, 2點報警輸出，上限報警或下限報警方式可選擇。報警靈敏度獨立設定, 變送輸出（選裝），能將測量、變換后的顯示值以標準電流、電壓形式輸出供其它設備使用,
二、數字顯示報警儀優特點：
1.誤差小于0.5%F.S，并具備調校、數字濾波功能,
2.輸入信號類型：輸入，通過設定選擇；適用于電壓、電流、熱電阻、熱電偶信號,
3.外形尺寸：160×80（橫/豎），96×96，96×48（橫/豎），72×72，48×48,
4.電源：220VAC±10%，功耗小于7VA , （注：0~10VDC輸入，訂貨時需說明）,
三、參數；
1.基本配置, R:紅色;G:綠色; E:熱電偶輸入;R:熱電阻輸入;I:直流電流;V:直流電壓; 單顯示、2點報警，外供24V, 擴展功能, 變送輸出（有變送輸出時無外供24V）
2. 與各類模擬量輸出的傳感器、變送器配合，完成溫度、壓力、液位、成分等物理量的測量、變換、顯示和控制
3. 誤差小于0.5%F?S，并具備調校、數字濾波功能
4. 適用于標準電壓、電流、熱電阻、熱電偶等信號類型
5. 2點報警輸出，上限報警或下限報警方式可設定。報警靈敏度獨立設定。
6. 變送輸出(選裝)，能將測量、變換后的顯示值以標準電流、電壓形式輸出供其它設備使用。
四、數字顯示報警儀規格型號：
|
型 號
|
說 明
|
|||||||||
|
CH- XH-
|
×
|
×
|
×
|
×
|
×
|
×
|
×
|
×
|
×
|
數字(光柱)顯示報警儀
|
|
輸入
通道
|
2
|
|
單路輸入
|
|||||||
|
4
|
|
雙路輸入
|
||||||||
|
模擬光柱
|
0
|
|
無光柱
|
|||||||
|
1
|
|
單色光柱
|
||||||||
|
2
|
|
雙色光柱
|
||||||||
|
變送輸出
|
0
|
|
無輸出
|
|||||||
|
1
|
|
4-20mA
|
||||||||
|
2
|
|
1-5V
|
||||||||
|
3
|
|
0-10mA
|
||||||||
|
4
|
|
0-5V
|
||||||||
|
5
|
|
0-20mA
|
||||||||
|
報警方式
|
0
|
|
無報警
|
|||||||
|
1
|
|
二位報警
|
||||||||
|
2
|
|
四位報警
|
||||||||
|
配電功能
|
|
|
無配電功能
|
|||||||
|
P
|
|
有配電功能
|
||||||||
|
頻率輸入
|
|
|
缺省為輸入
|
|||||||
|
F
|
|
頻率輸入（需訂制，但不兼容其他信號）
|
||||||||
|
通訊功能
|
|
|
缺省為無通訊功能
|
|||||||
|
T
|
|
有通訊功能
|
||||||||
|
供電方式
|
|
|
缺省為開關電源AC 220V
|
|||||||
|
A
|
|
線性電源AC 220V
|
||||||||
|
D
|
|
直流24V
|
||||||||
|
外形尺寸（寬×高×深）
|
0
|
|
160mm×80mm×94mm橫式
|
|||||||
|
1
|
|
80mm×160mm×94mm豎式
|
||||||||
|
2
|
|
96mm×96mm×130mm方式
|
||||||||
|
3
|
|
96mm×48mm×110mm橫式
|
||||||||
|
4
|
|
48mm×96mm×110mm豎式
|
||||||||
|
5
|
|
72mm×72mm×102mm方式
|
||||||||
|
6
|
|
48mm×48mm×110mm方式
|
||||||||
|
顯示方式
|
|
缺省為單排顯示
|
||||||||
|
S
|
雙排顯示 |
|||||||||
數字顯示報警尺寸
面板尺寸 160×80 開孔 152×76 深度 85mm （橫式）
面板尺寸 80×160 開孔 76×152 深度 85mm （立式）
面板尺寸 96×96 開孔 92×92 深度 135mm
面板尺寸 72×72 開孔 68×68 深度 105mm
面板尺寸 96×48 開孔 92×45 深度 105mm （橫式）
面板尺寸 48×96 開孔 45×92 深度 105mm （立式）
面板尺寸 48×48 開孔 45×45 深度 105mm
