一、概述：
雙路熱電阻溫度變送器、SBWZ2-2260雙支溫度變送器分度號PT100、一體化雙支溫度變送器模塊、熱電阻雙路溫度變送器模塊、SBWZ2-2260雙支溫度變送器、溫度變送器模塊、熱電阻溫度變送器模塊，SBWR2-2260熱電偶溫度變送器，SBWR熱電偶溫度變送器、SBWZ熱電阻溫度變送器是DDZ-S系列儀表中的現場安裝式溫度變送單元。它采用二線傳送方式（兩根導線作為電源輸入，信號輸出的公用傳輸線）。將熱電偶、熱電阻信號變換成與輸入電信號或被測溫度成線性的4~20mA的輸出信號，變送器可以安裝于熱電偶、熱電阻的接線盒內與之形成一體化結構。雙路熱電阻溫度變送器、雙路熱電阻溫度變送器它作為測溫儀表可應用于冶金、石油化工、電力、輕工、紡織、食品、以及等工業部門。
三、技術數據；
1.輸入：溫度變送器SBWZ-2460，熱電阻Pt100、Cu50、Cu100
熱電偶K、E、S、B、T、J、N 分度號：雙路PT100 熱電阻：Pt100,-200~500℃,CU50:-50~150℃
型 號
傳感器分度號
大量程規定
規定小量程范圍（上限下限之差）
SBWR-2160
E
0~800℃
300℃
SBWR-2260
K
0~1300℃
400℃
SBWR-2360
S
0~1600℃
600℃
SBWR-2460
B
0~1800℃
800℃
SBWR-2560
T
0~400℃
200℃
SBWR-2660
J
0~1200℃
300℃
SBWR-2760
N
0~1200℃
400℃
SBWR-4160
E
0~800℃
300℃
SBWR-4260
K
0~1300℃
400℃
SBWR-4360
S
0~1600℃
600℃
SBWR-4460
B
0~1800℃
800℃
SBWR-4560
T
0~400℃
200℃
SBWR-4660
J
0~1200℃
300℃
SBWR-4760
N
0~1200
400℃
SBWZ-2160
Cu50
-50~150℃
50℃
SBWZ-2260
Cu100
-50~150℃
50℃
SBWZ2-2260
SBWZ-2460
Pt100
0~600℃
50℃
SBWZ-2460
Pt100
-100~200℃
50℃
SBWZ-4460
Pt100
-200~600℃
50℃

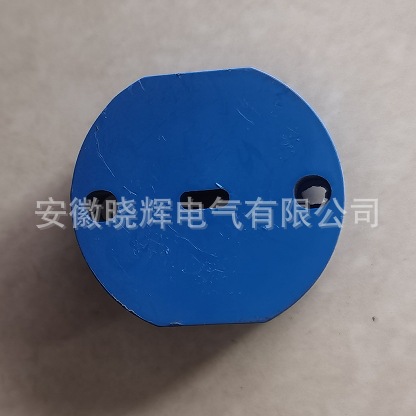

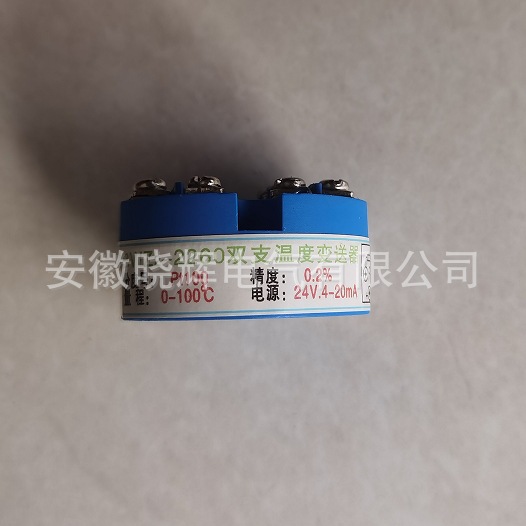

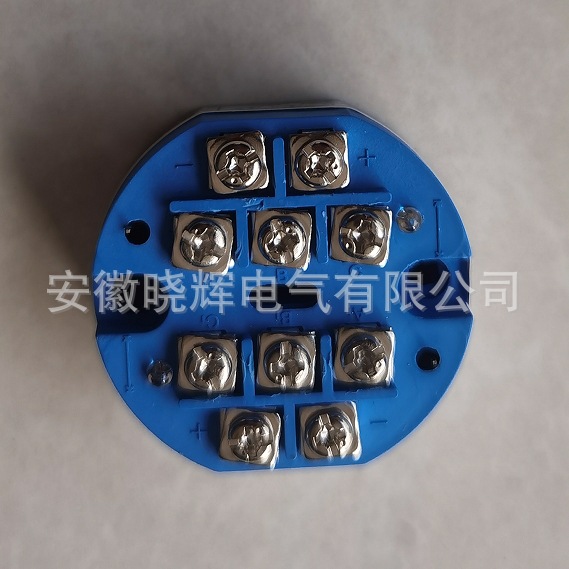

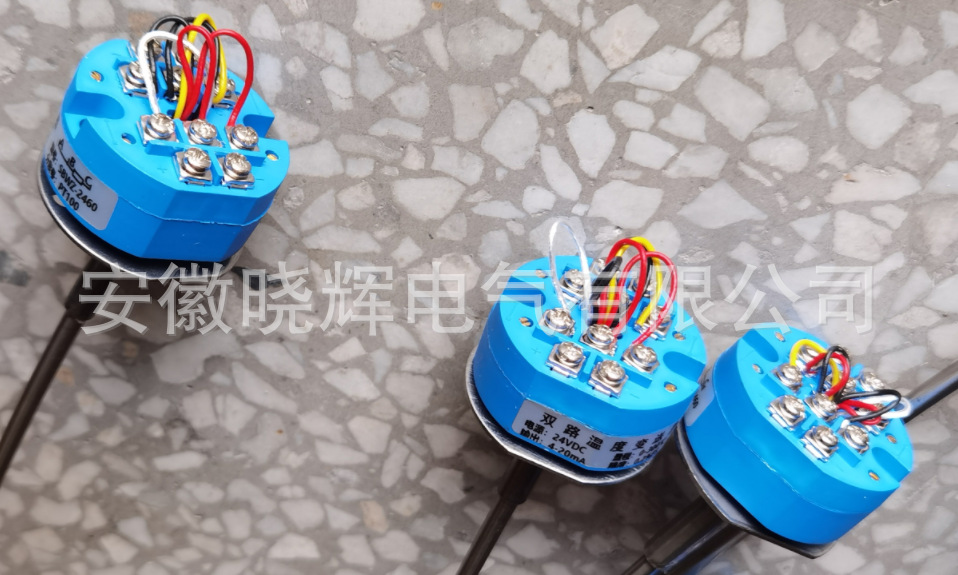

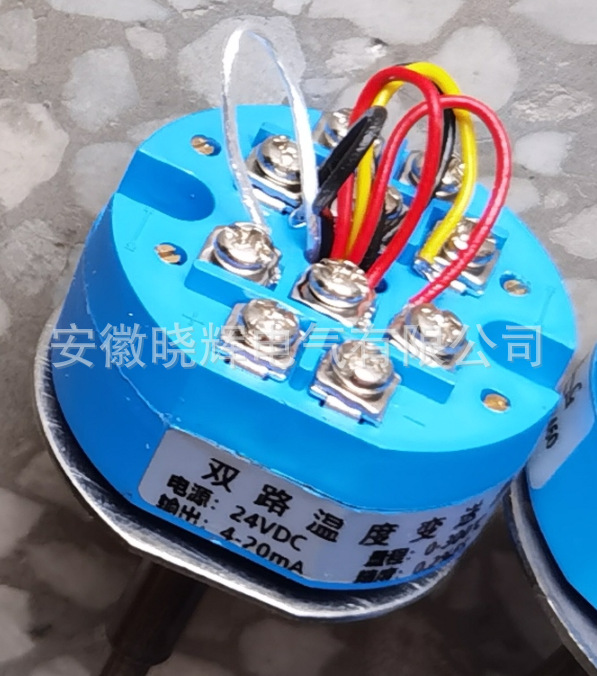

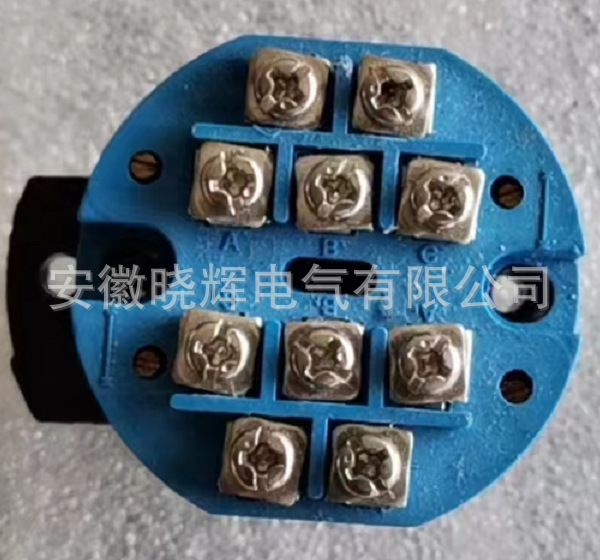

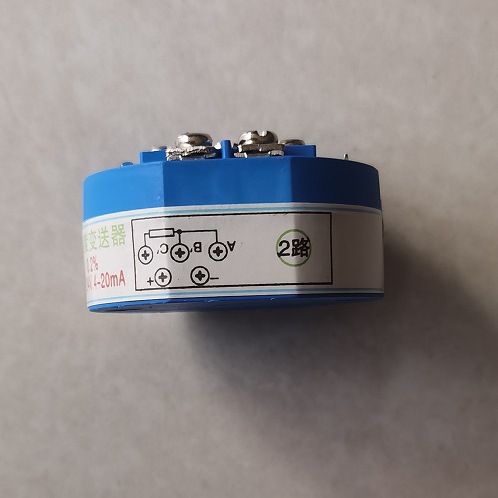

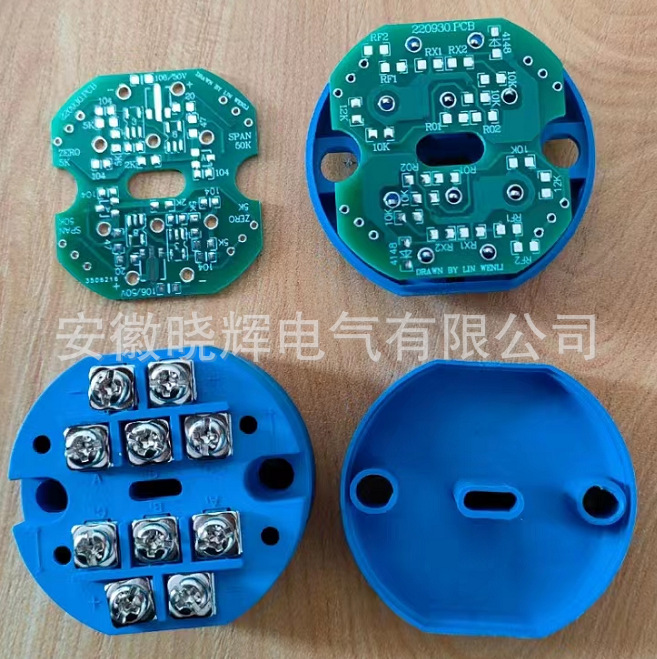

五、產品照片：
二、產品特點：
1.雙路熱電阻溫度變送器、溫度變送器SBWZ2-2260采用環氧樹脂密封結構，因此抗震、耐溫，適合在惡劣現場環境中安裝使用。
2.現場安裝于熱電阻、熱電偶的接線盒內，直接輸出4~20mA，這樣既省去補償導線費用，又了信號長距離傳送過程中的抗干擾能力、體積小，安裝方便。
3.精度高、功耗低、使用環境溫度范圍寬、工作穩定、外部可直接調整零點和滿度。
4.量程可調，并具有線性化較正功能，熱電偶溫度變送器具有冷端自動補償功能。
5.應用面廣，既可與熱電偶、熱電阻形成一體化現場安裝結構，也可作為功能模塊安裝入檢測設備中。
2.輸出：在量程范圍內輸出4～20mA直流信號可與熱電阻溫度計的輸出電阻信號成線性，可與熱電阻溫度計的輸入溫度信號成線性；可與熱電偶輸入的毫伏信號成線性，也可與熱電偶溫度計的輸入溫度信號成線性。 4~20mA*1~5V
3.基本誤差：±0.2%、±0.5%
4.傳送方式：二線制
5.變送器工作電源電壓低12V，高35V，額定工作電壓24V。
6.負載：負二載電阻按下式計算
RL（max）=50×（Vmm-12）
即24V時負載電阻可在0～600Ω范圍內選用）額定負載250Ω。
注：量程可調式變送器，改變量程時零點與滿度需反復調試；電偶型變送器在調試前須預熱30分鐘。
7.環境溫度影響≤0.05%1℃
8.正常工作環境：
a、環境溫度 -25℃～+80℃
b、相對濕度5%～95%
c、機械振動f≤55Hz振幅＜0.15mm
四、產品規格型號：
