一、概述：
電浮筒液位變送器、 XHUHZ-DF-750電浮筒液位計、UTD浮筒液位計、浮筒測量室及測量機構等由本公司設計制造。儀表可用來測量液位、界位或密度，輸出 4～20mVDC 標準直流信號，并疊加 HART 通信協議輸出。UTD 系列智能液位控制器相兼容的475 型 HART 通信器，可獲取來自過程、智能液位控制器或浮筒測量室的信息，用戶還可查詢、組態、標定或測試智能液位變送器。另外本產品可以增加液位報警，485 輸出等功能。
電浮筒液位變送器、XHUHZ-DF-750電浮筒液位計、儀表測量精度高、性能可靠、長期穩定性好、使用方便，
電浮筒液位變送器、XHUHZ-DF-750電浮筒液位計、適用于電力、石油、化工、冶金、建筑、食品等各行業生產過程中的液位、界位測量與控制。
二、產品工作原理：

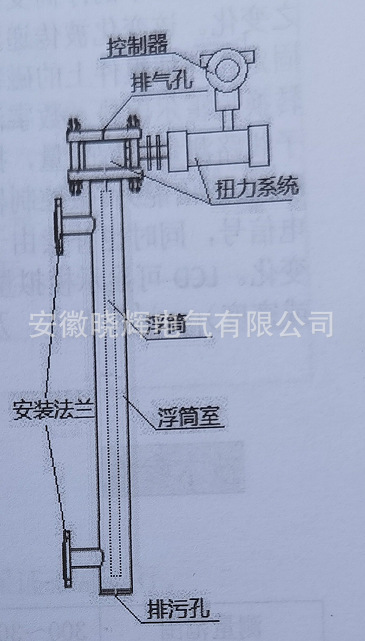

電浮筒液位變送器、XHUHZ-DF-750電浮筒液位計、智能浮筒變送器由數字液位控制器與浮筒室、浮筒、扭力管系統等組成。浮筒浸沒在浮筒室內的液體中，與扭力管系統剛性連接，扭力管系統承受的力是浮筒自重減去浮筒所受的浮力的凈值，在這種合力作用下的扭力管扭轉角度。浮筒室內液體的位置、密度或界位高低的變化引起浸沒在液體中的浮筒受到的浮力變化，從而使扭管轉角也隨之變化。該變化被傳遞到數字液位控制器內的杠桿組件，使固定在杠桿組件上的磁鐵發生位移，繼而被霍爾元件感知并轉換為霍爾電勢。數字液位控制器采用微控制器與相關的電子線路測量過程變量，提供電流輸出，驅動 LCD 顯示及提供HART 通信能力。微控制器接收經環境溫度補償與線性化了的電信號，同時也補償由于過程溫度變化而引起的液體密度的變化。LCD 可顯示模擬量輸出、過程變量（液位、界面高度或密度）、過程溫度、及變量的百分數范圍等。

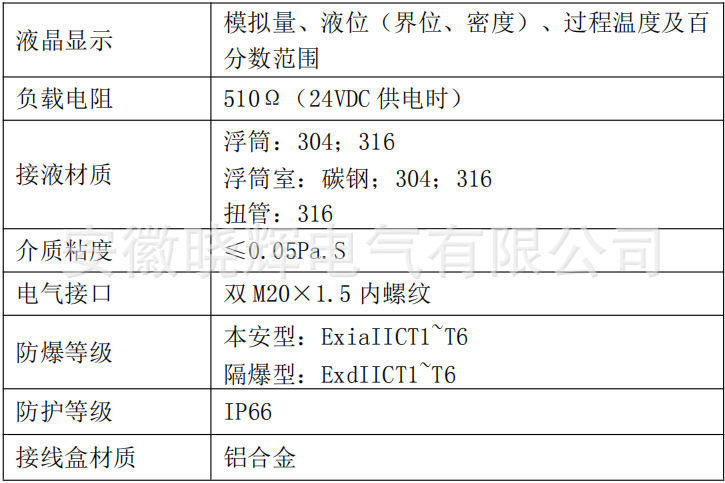

三、技術數據：
四、產品安裝接線及注意事項：
1、變送器須垂直安裝才能保證正常運行。
2、搬運或安裝時，不許拋擲、跌落或敲擊液位計。應按廠方提供的包裝箱和包裝方式包裝。
3、在加掛或拆卸浮筒時，應避免用過大的拉力或推力，以免使儀表損壞。
4、在內浮筒式變送器安裝時，應保證浮筒不與周圍**物體接觸，產生摩擦力，影響測量精度。
5、儀表的內外接地應可靠牢固，
6、正常使用時液位控制器下方鎖定開關須保持打開狀態（堵住扭管鎖孔）。
7、液位計供電電壓不能超過規定電壓。接線時，請注意標牌所注電壓。
8、請勿將開關輸出直接連接于電磁閥、馬達或電磁開關！ 當開關輸出使用在有馬達、繼電器、螺管線圈等有電感性負載的電路中，建議在負載兩端并聯保護線路如：RC（緩沖器）、變阻器、二極管等。
9、當開關輸出使用在有電容器、熾熱燈泡、很長的電纜線等電容性負載中時，當開關導通時，在干簧管觸點間將產生一個大電流；建議浮球開關與限流電阻器串聯。

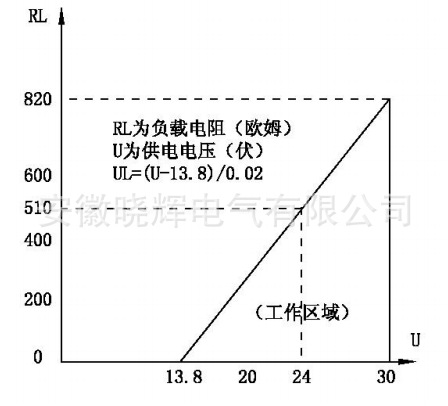

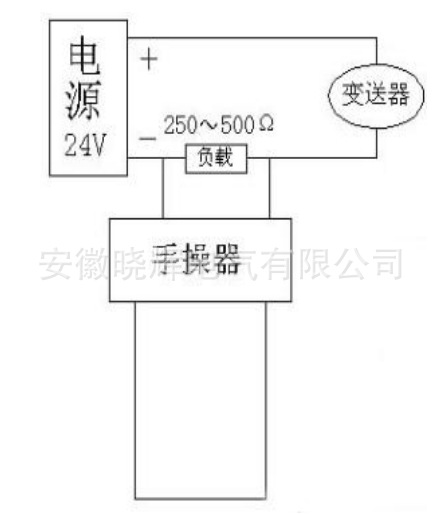

10、 控制線路負載須與開關接點容量相匹配。電流回路負載應低于右圖對應負載電阻。

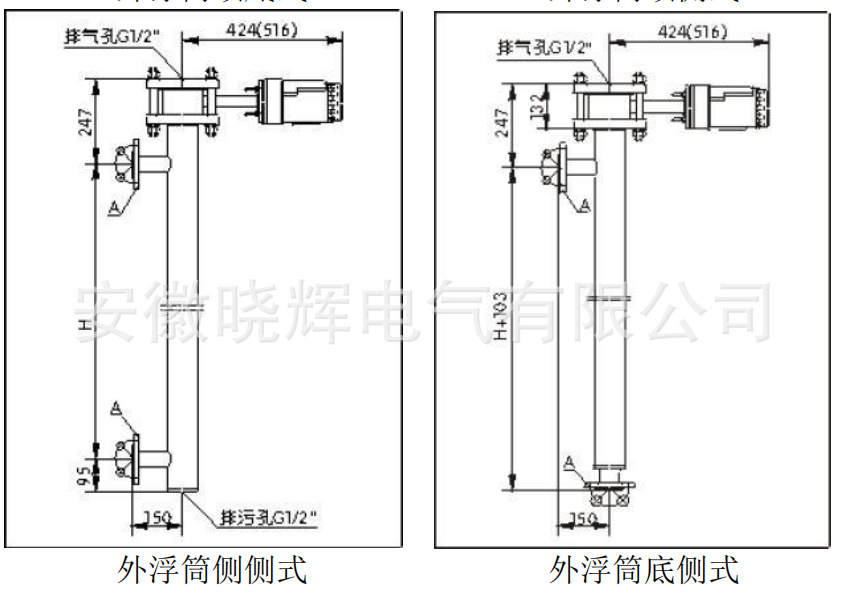

五、產品結構形式與尺寸：
六、產品接線：
液位計控制盒顯示表頭方向：當液位計安裝好時，表頭因為安裝位置的原因，無法方便的讀數時。可將固定表頭的內六螺絲松開后，將表頭旋轉合適角度后再將內六螺絲固定好。旋轉角度正反不要超過360°，以免儀表損壞。
端子接線圖：

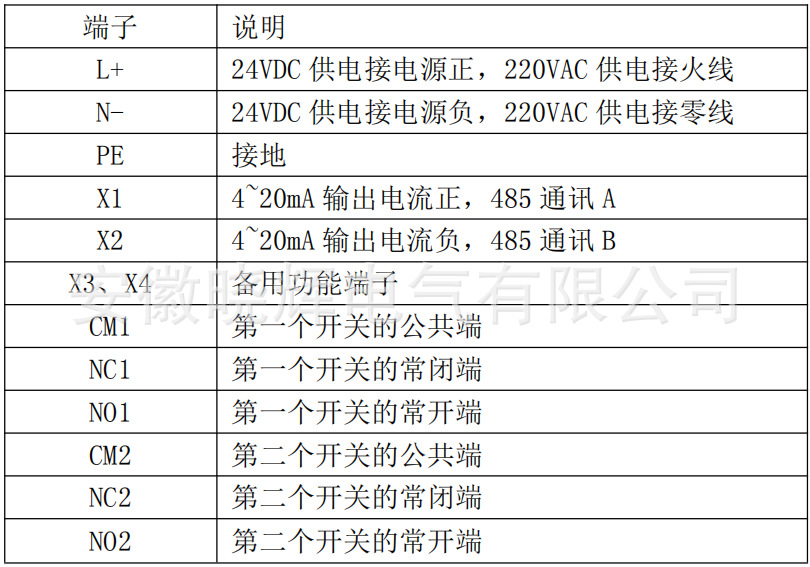

報警輸出、485 輸出接線端子說明：
七、訂貨須知：
介質密度和壓力
測量方式（液位、界位、密度）
安裝法蘭中心距和量程
安裝方式（頂底、頂側等）
法蘭尺寸
接液材質
供電電壓和輸出
其他要求參數（防護等級等）

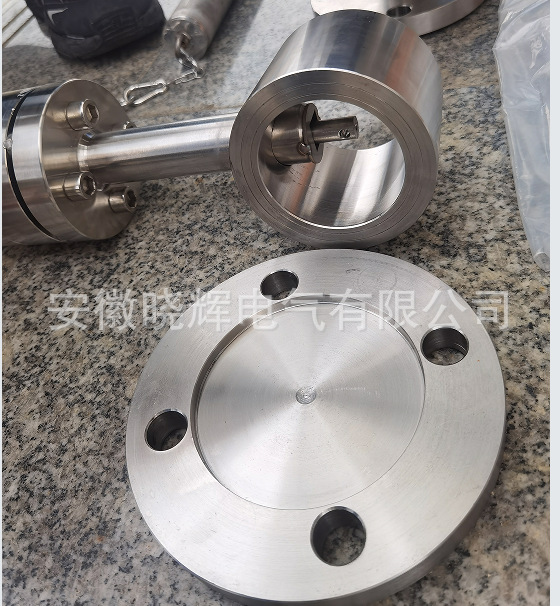

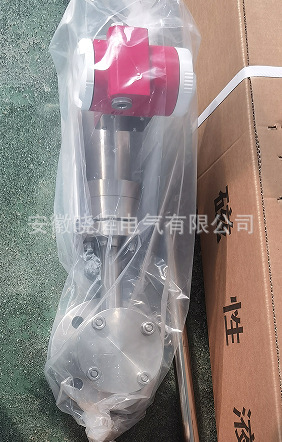

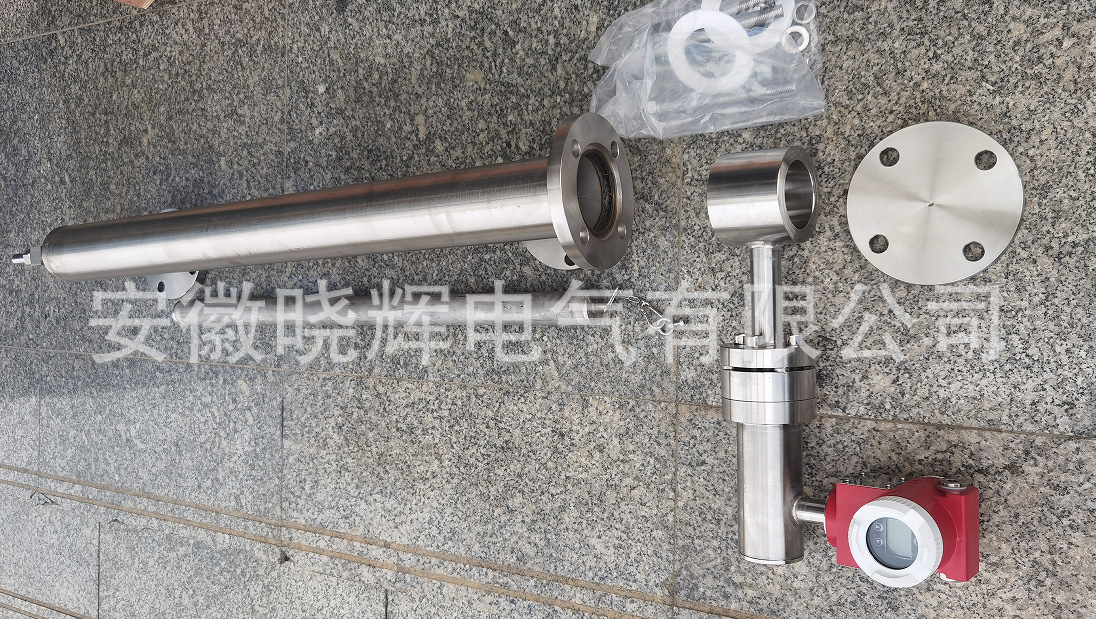

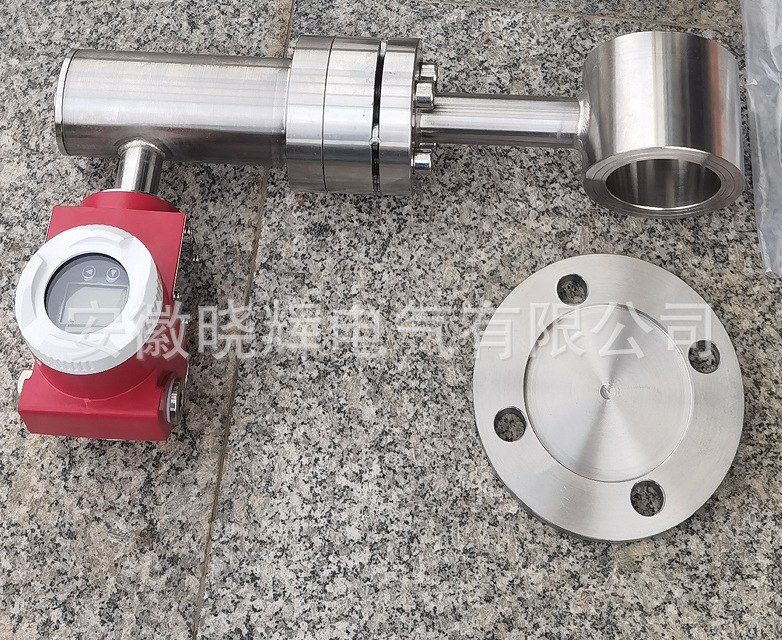

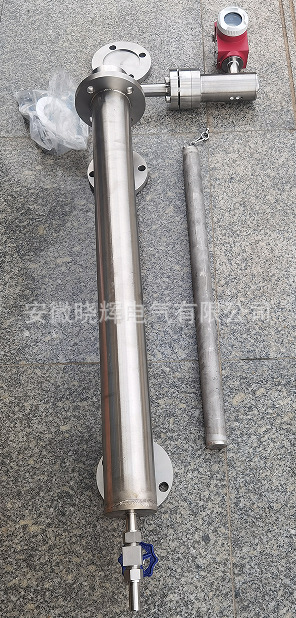

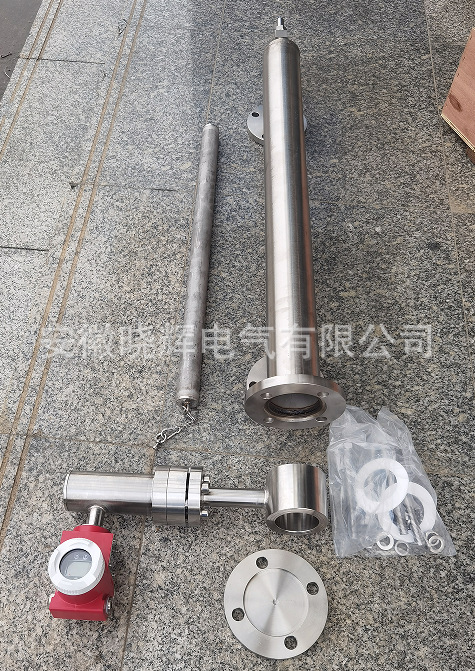

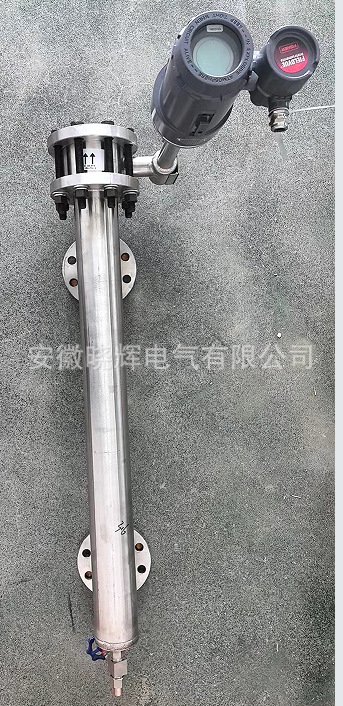

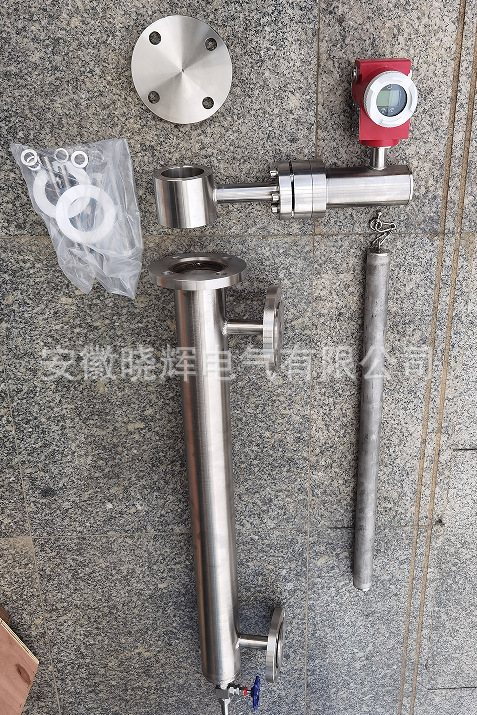

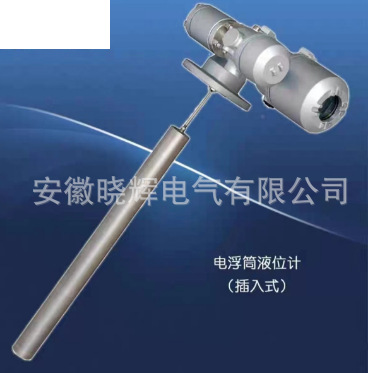

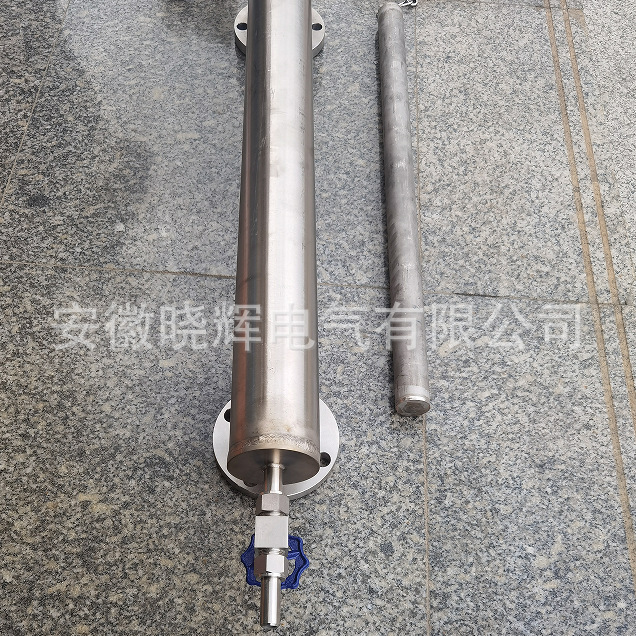

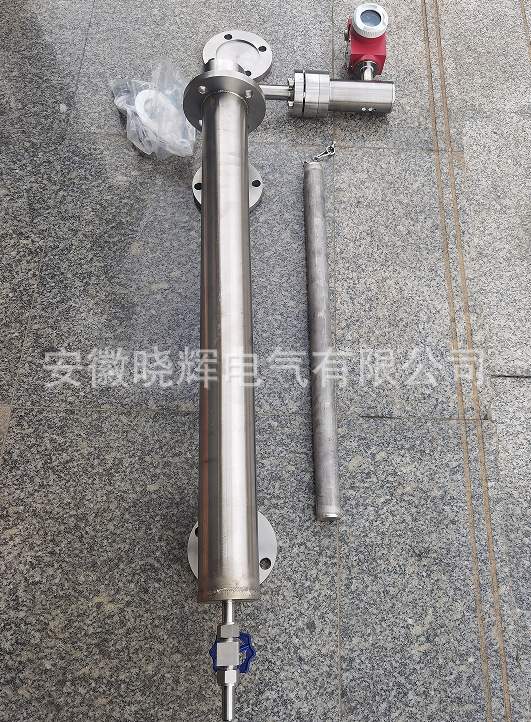

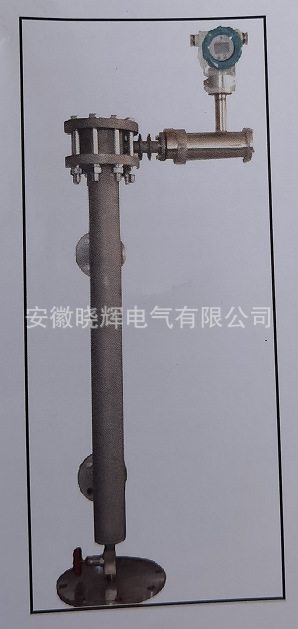

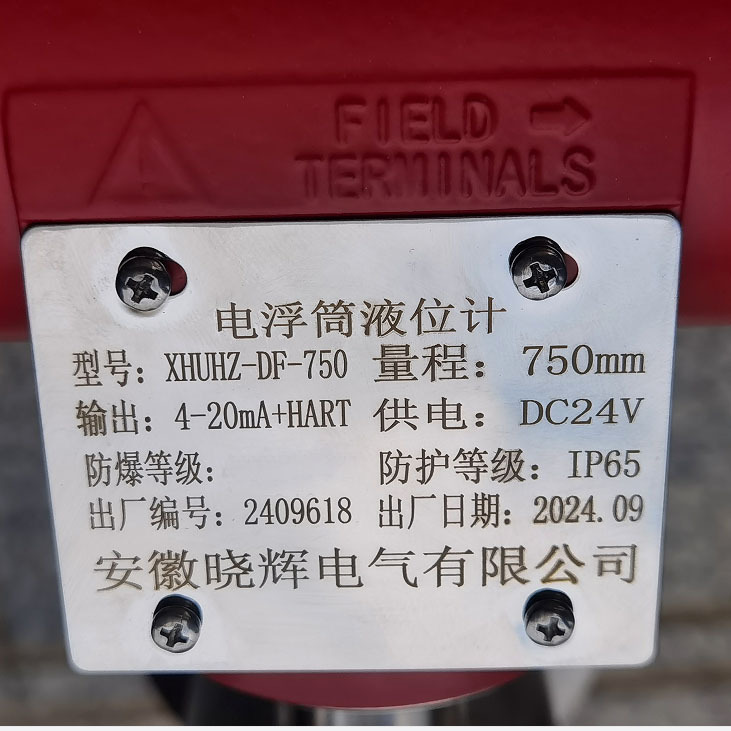

八、產品照片：
