一、概述：
DBW系列溫度變送器 、隔離型溫度變送器、導軌型溫度變送器、熱電阻溫度變送器系采用新的單片機出的新產品，它可與不同分度號的熱電偶、熱電阻等溫度傳感器配套，可與其它DDZ-III型、DDZ-II型電動單元組合儀表組成控制系統?，F已應用于工業各生產過程溫度信號的轉換。
二、參數：
名 稱
說 明
示值基本誤差
≤0.5%FS±1dig
輸
出
特
性
繼電器輸出
3A/220VAC、3A/24VDC
繼電器輸出觸點接感性負載時，負載兩端接火花吸收電路；并且帶載能力相應減少。
模擬變送輸出（DC）
0~10mA(負載電阻<1.5KΩ);4~20mA(負載電阻<750Ω);0~5V(負載電阻≥1KΩ);1~5V(負載電阻≥1KΩ)
電源輸出
24VDC/50mA或24VDC/100mA（兩路）配電輸出
通訊接口
接口標準
RS485(用戶可指定RS232)
傳送方式
半雙工
幀格式
1位起始位，8位數據位，1位停止位
傳送速率
300~9600bps,參數可設定
聯機臺數
多31臺,地址參數可設定
網絡結構
3線（或2線）多機通信網絡
內部溫度補償
0~50℃(<0℃時按0℃進行補償)
使用環境
環境溫度
0~50℃
環境濕度
≤90%RH
供電電源
供電電源
220AC、220VAC(開關電源)
24VDC(開關電源)或用戶要求
功耗
≤6W
重 量
≤400g
三、主要特點及功能：
1、DBW系列溫度變送器 、隔離型溫度變送器、導軌型溫度變送器、熱電阻溫度變送器通過簡單的軟、硬件設定，即可對輸入分度號、量程、輸出信號類型等參數進行選擇設定，設定參數均可長期保存，且掉電不丟失數據。
2、DBW系列溫度變送器 、隔離型溫度變送器、導軌型溫度變送器、熱電阻溫度變送器可帶隔離串行通訊接口，傳輸速率可通過按鍵自由設定，可與帶輸入/輸出通訊功能的設備進行雙向通訊，并組成網絡控制系統。
3、 各設定參數和調試參數可用密碼鎖定，鎖碼后可防止誤操作
四、產品選型表：|
型 譜 |
說 明 |
||||||||
|
型 號 |
DBW- |
|
產品型號 |
||||||
|
類 型 |
|
1 |
|
單回路 |
|||||
|
2 |
|
雙回路 |
|||||||
|
輸入信號 |
|
XY |
|
X=第1路、Y=第2路（詳見表一） |
|||||
|
輸出信號 |
|
XY |
|
X=第1路、Y=第2路（詳見表二） |
|||||
|
供電方式 |
|
A |
|
220VAC電源 |
|||||
|
D |
|
24VDC電源 |
|||||||
|
通訊方式 |
|
P |
|
帶RS485通訊接口 |
|||||
|
外形結構 |
|
B |
- |
墻掛式 |
|||||
|
c |
- |
導軌插裝式 |
|||||||
|
G |
- |
架裝式 |
|||||||
|
測量范圍 |
|
|
測量范圍（用戶自設） |
||||||
輸入信號類型（表一）：
|
信號代碼 |
輸入分度號 |
測量范圍 |
單位 |
備 注 |
|
1 |
熱電阻Cu50 |
-50.0~150.0 |
℃ |
熱電阻電流：0.25mA（100Ω/0℃） 大引線電阻：≤10Ω |
|
2 |
熱電阻Cu100 |
-50.0~150.0 |
||
|
3 |
熱電阻Pt100 |
-199.9~500.0 |
||
|
4 |
熱電偶B |
0~1800 |
400℃以下不計測量精度 |
|
|
5 |
熱電偶S |
0~1600 |
200℃以下不計測量精度 |
|
|
6 |
熱電偶E |
-100~600 |
B：400℃以下不測量精度 S：200℃以下不測量精度 R：200℃以下不測量精度 輸入電阻：≥106Ω 大引線電阻：≤100Ω |
|
|
7 |
熱電偶K |
0~1300 |
||
|
8 |
熱電偶J |
-100~1000 |
||
|
9 |
熱電偶T |
-100~400 |
||
|
A |
熱電偶R |
0~1700 |
||
|
B |
熱電偶N |
0~1300 |
||
|
C |
WRe3-WRe25 |
0~2300 |
||
|
D |
WRe5-WRe26 |
0~2300 |
|
代碼 |
說 明 |
|
10 |
回路0~10mA輸出，**回路無輸出 |
|
20 |
回路4~20mA輸出，**回路無輸出 |
|
11 |
、二回路：0~10mA輸出 |
|
21 |
回路4~20mA輸出，**回路0~10mA輸出 |
|
12 |
回路0~10mA輸出，**回路4~20mA輸出 |
|
22 |
、二回路：4~20mA輸出 |
該位數據為兩位數據，位代表回路輸出信號類型，**位代表**回路輸出信號類型，O代表該回路無輸出信號（以上僅單回路有此類型）

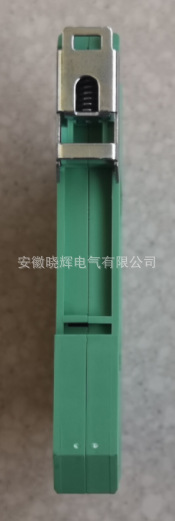

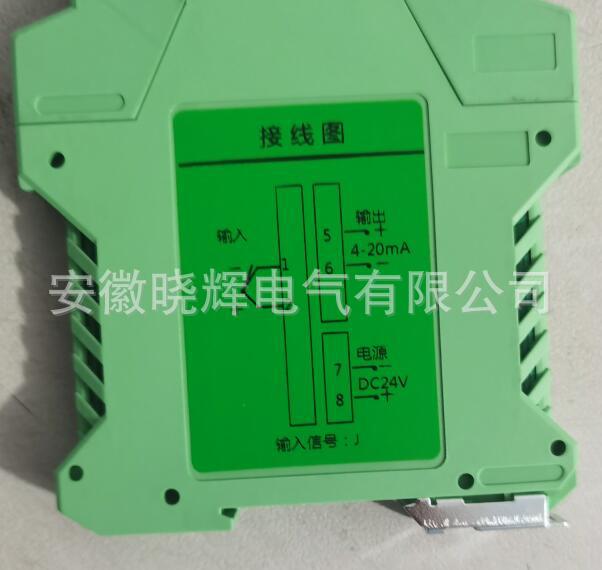

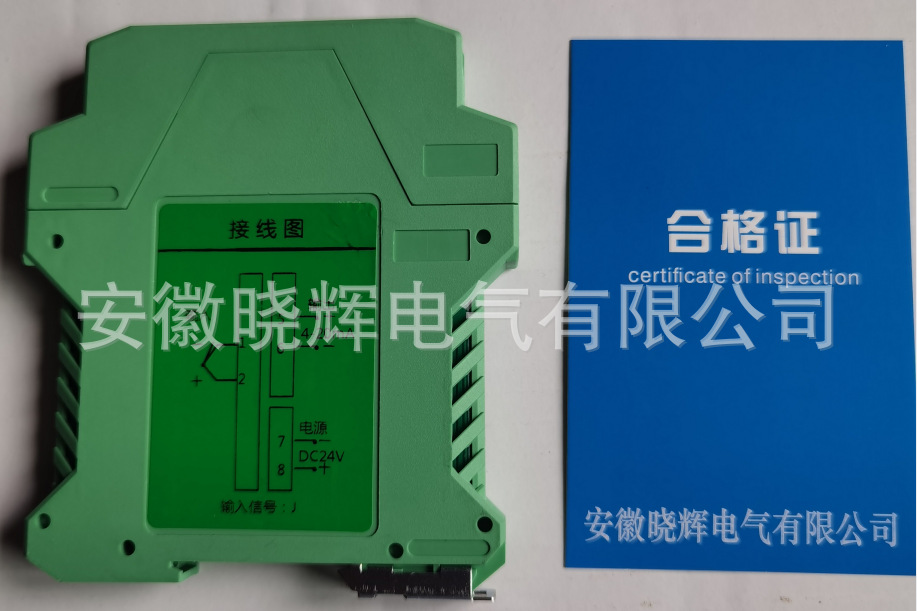

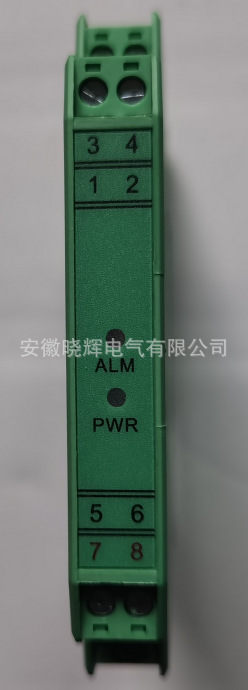

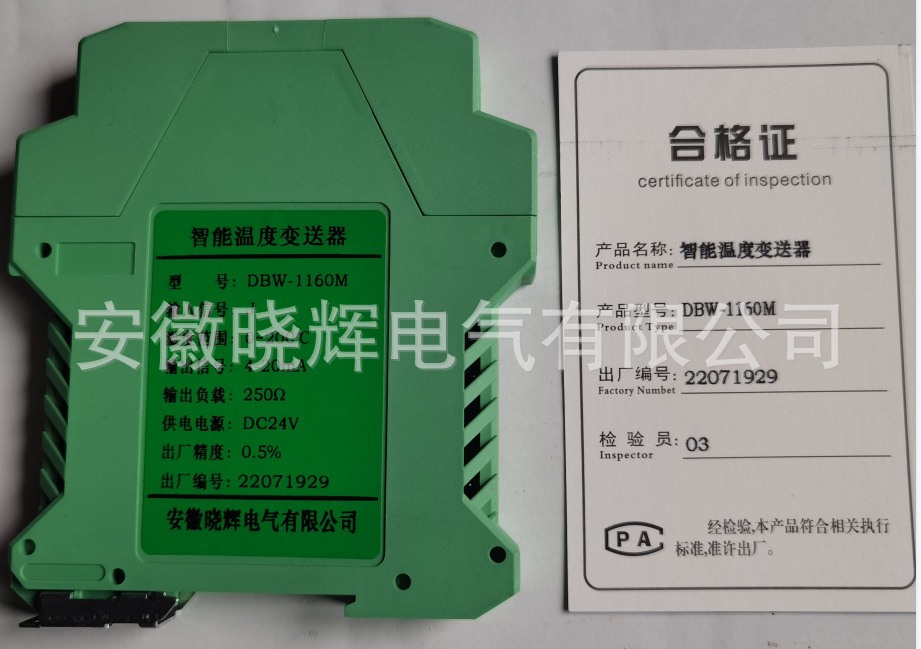

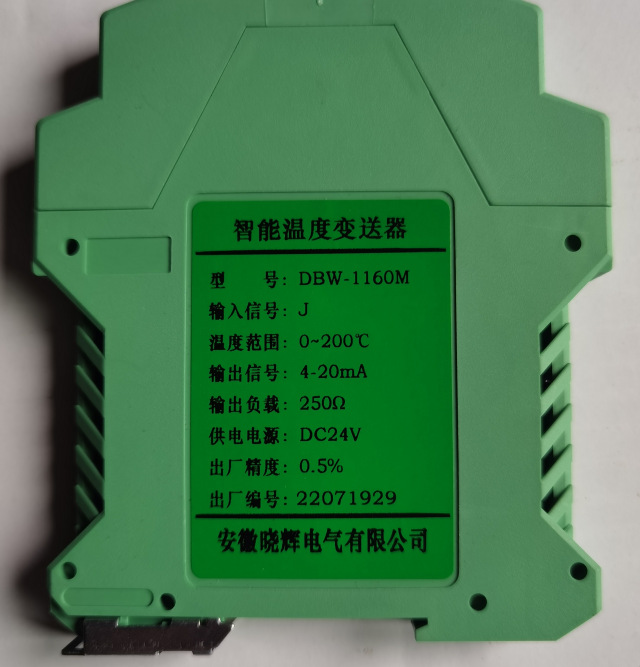

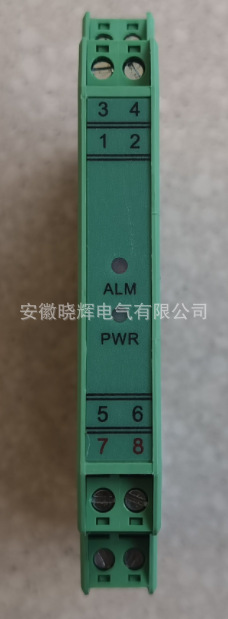

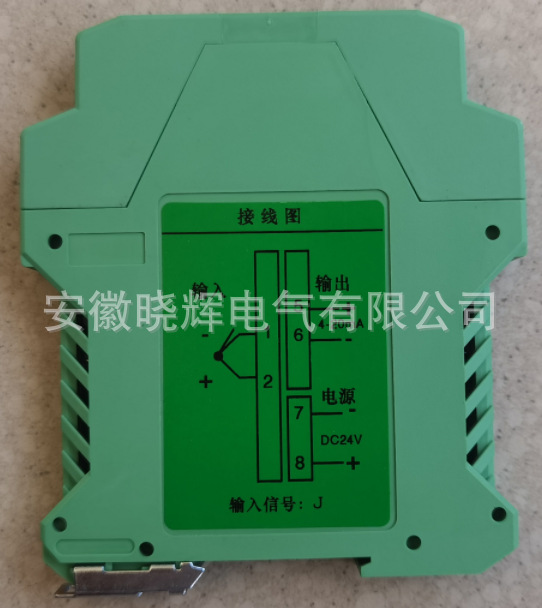

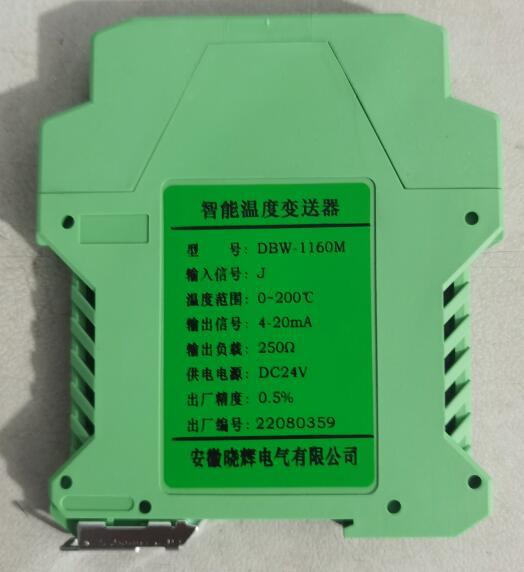

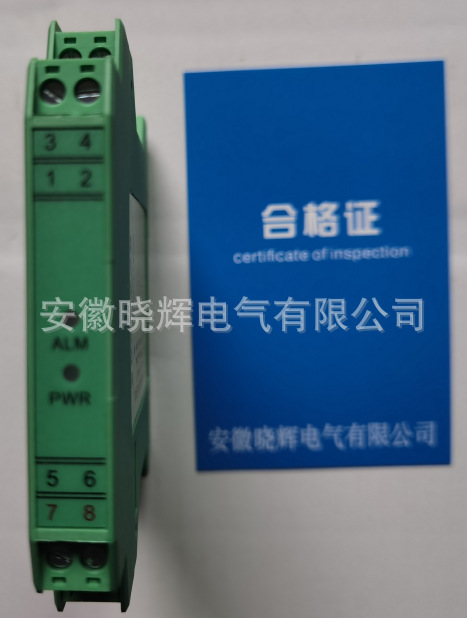

五、產品照片：
圓型
