簡單介紹：
節流裝置、節流孔板、孔板流量計應用于氣體、蒸汽和液體的流量測量。
詳情介紹：
一、概述：

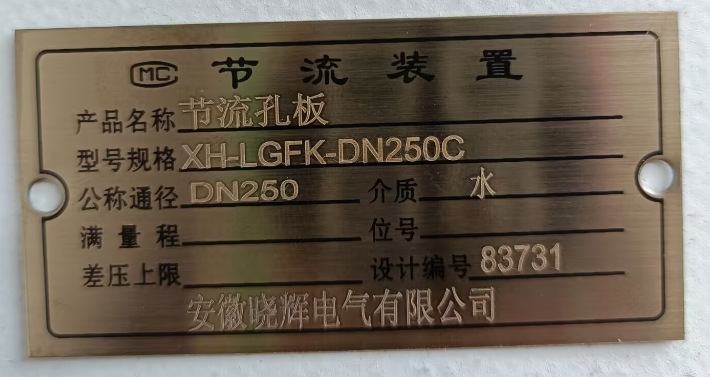

XH-LGFK-DN250C節流孔板、節流裝置、孔板流量計是一類規格較多的標準節流裝置，是節流裝置中結構簡單，適用性強的一種產品，由一次檢測件(節流件)和二次裝置(差壓變送器和流量顯示儀)組成。

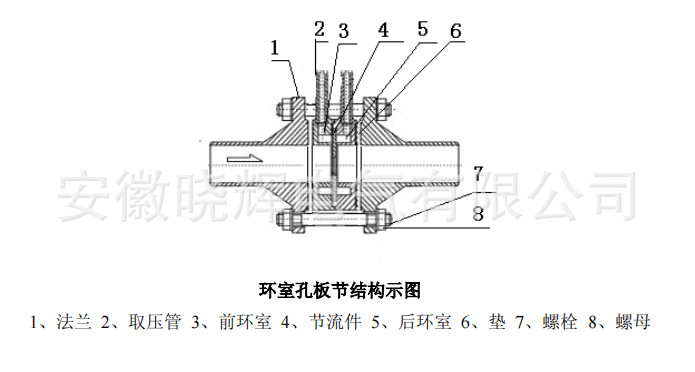

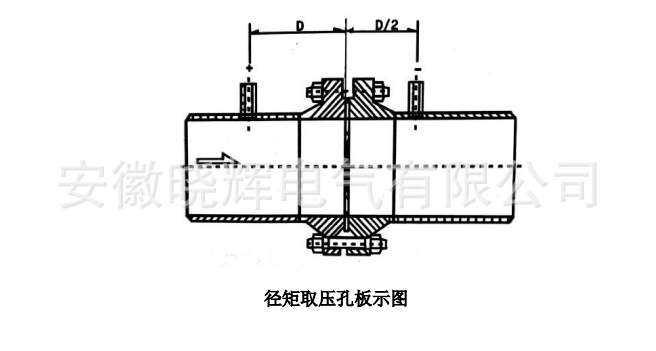

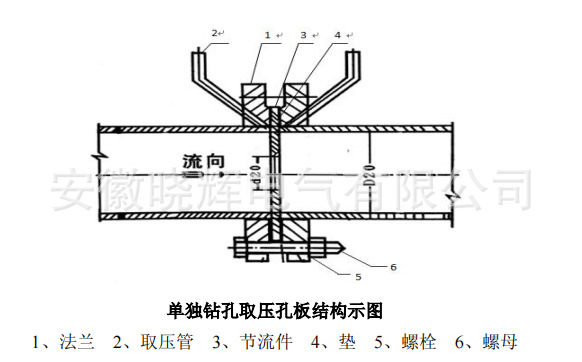

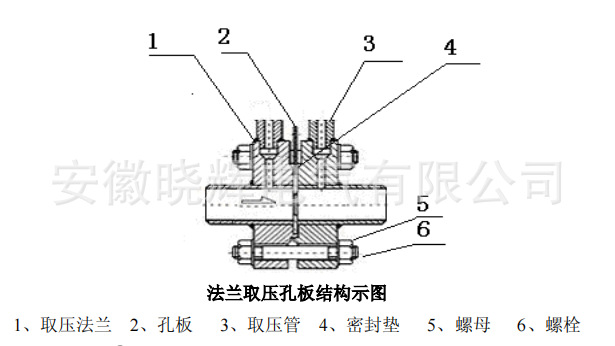

節流孔板、節流裝置、孔板流量計應用于氣體、蒸汽和液體的流量測量。具有結構簡單，維修方便，性能穩定等優點。其基本原理是由于節流件的孔徑小于管道內徑，當流體流經節流件時，流束截面突然收縮，流速加快。節流件后端流體的靜壓力降低，于是在節流件前后產生靜壓力差（見節流裝置原理圖），該靜壓力差與流體過的流體流量之間有確定的數值關系。用差壓變送器（或差壓計）測量節流件前后的差壓，實現對流量的測量?？装辶髁坑嫲闯Ｓ玫娜悍绞娇煞譃榻墙尤海òōh室取壓和單獨鉆孔取壓）、法蘭取壓、徑距取壓三種類型。以上三種取壓方式如下圖所示：
二、產品特點：
結構簡單、牢固，性能穩定可靠，使用期限長；
孔板采用標準計算與加工，測量準確；
應用范圍廣，全部單相流皆可測量，部分混相流亦可應用；
無須實流校準，即可投用；
一體型孔板安裝便捷，可直接連接差壓變送器。
三、技術參數：
1、 公稱直徑：15mm≤DN≤1200mm；
2、 公稱壓力：PN≤42MPa；
3、 工作溫度－50℃≤t≤560℃；
4、 量程比：1:10（使用高精度差壓變送器時）、1:3（使用普通差壓變送器時）。

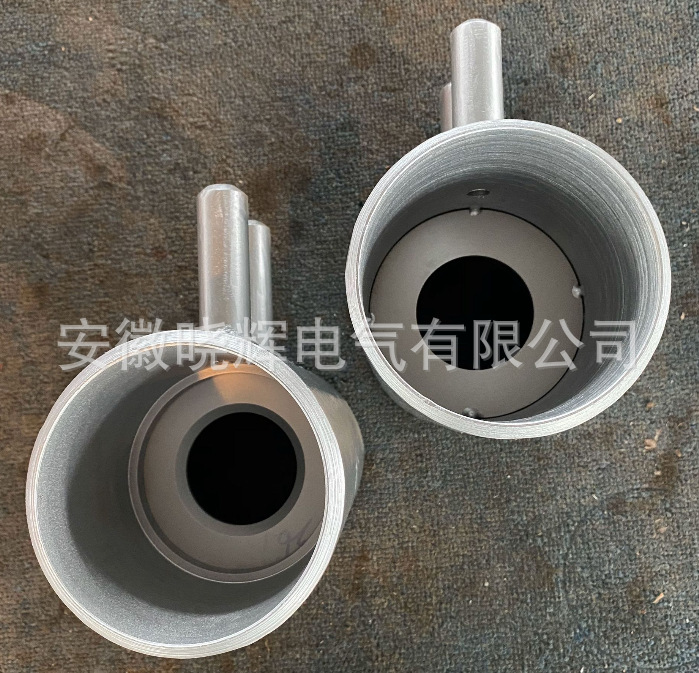

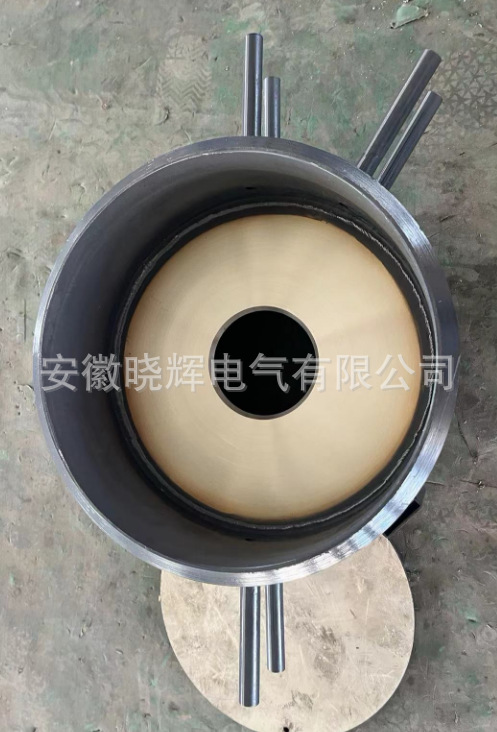

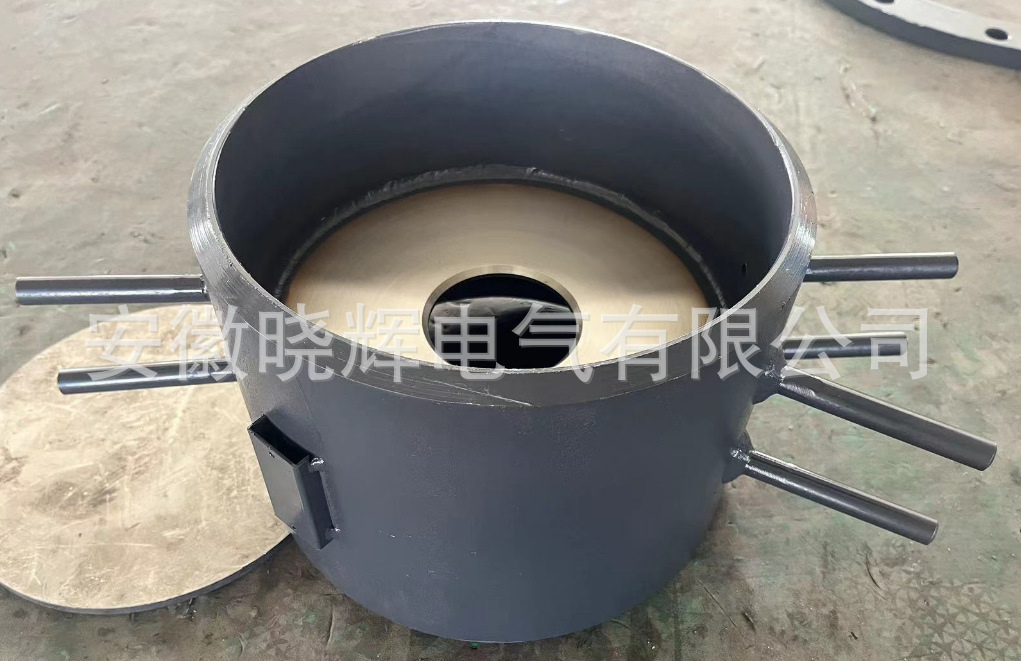

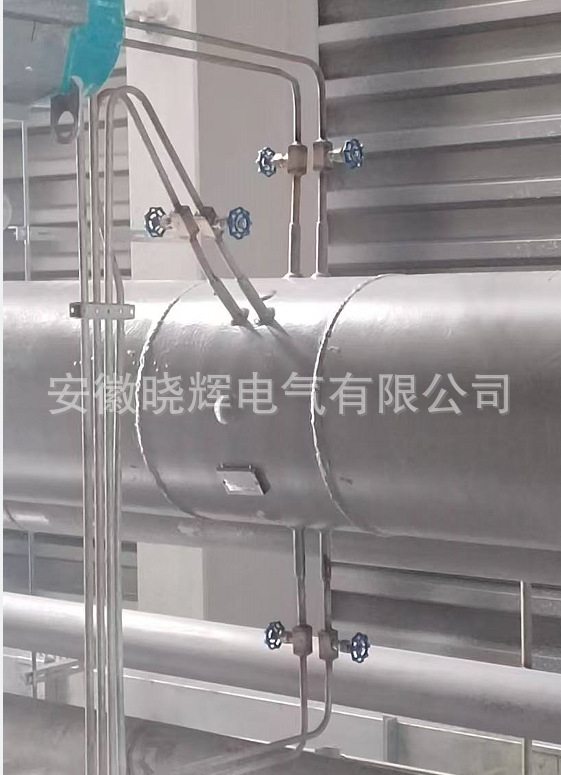

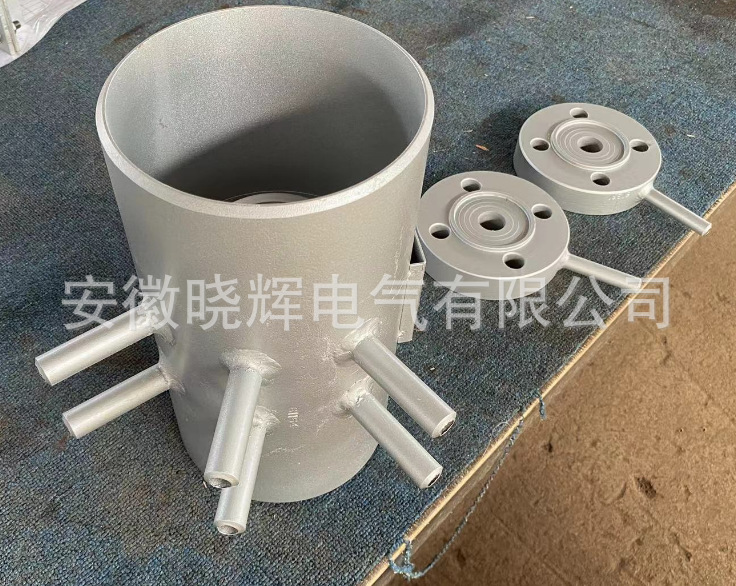

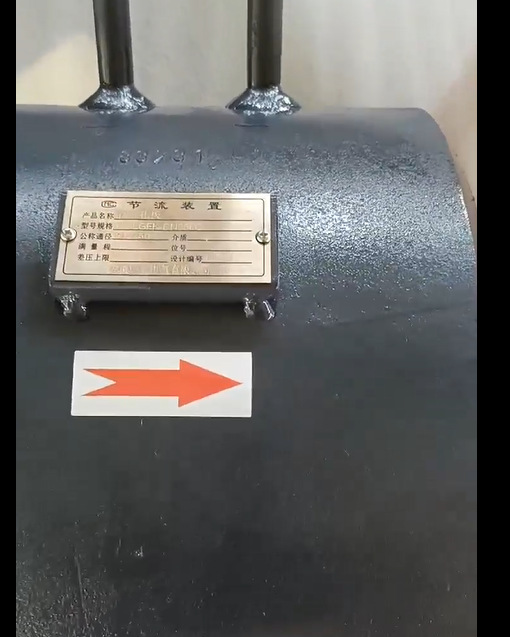

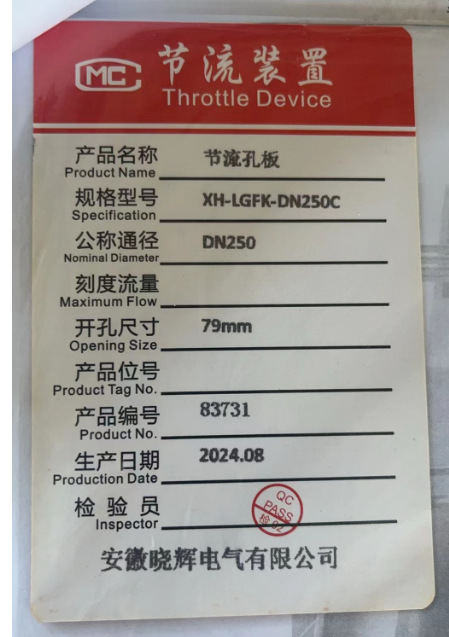

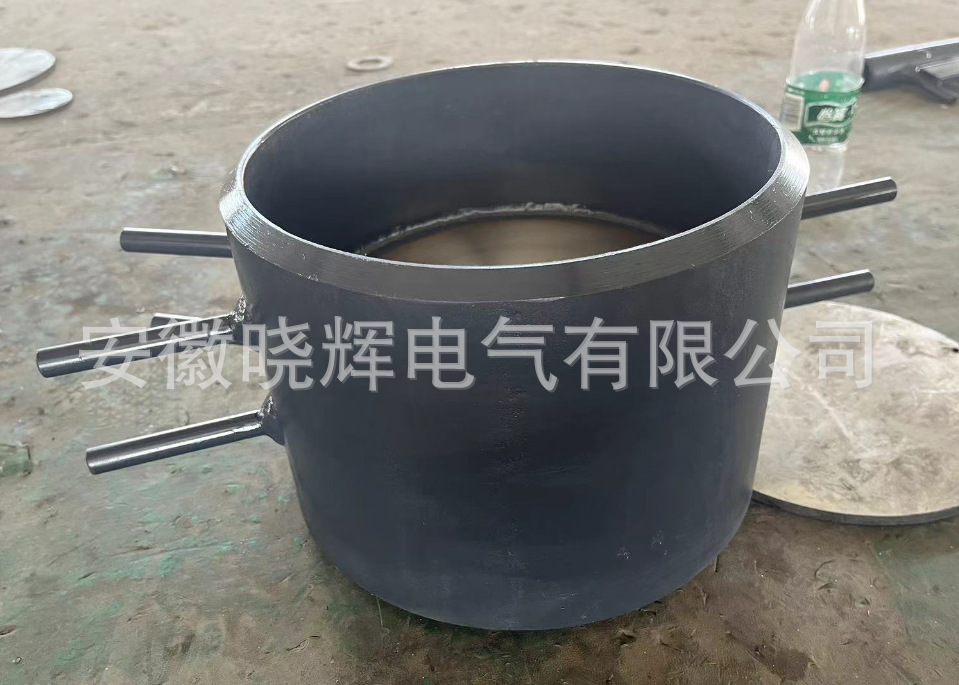

四、產品照片：
