差壓表適用于在工業過程中測量兩個高壓力源之間的微小壓差。測量過濾器的壓力損失、觀查閥門的工作狀態，被應用于測量風扇和鼓風機的壓力、過濾器阻力、風速、爐壓、孔板差壓、氣泡水位及液體放大器或液壓系統壓力等，同時也用于燃燒過程中的空氣煤氣比值控制及自動閥控制，
差壓表適用于化工、化釬、冶金、電力、核電等工業部門的工藝流程中測量液（氣）體介質的差壓、流量等參數。儀表結構采用不銹鋼制成，其中的測量系統（雙波紋管急連接部件）、導壓系統（包括接頭、導管等）采用特種結構設計合理、工藝、具有體積小、重量輕、穩定性好、使用、外觀新穎、適應性強等。儀表接頭的連接形式有平行式（可直接與三閥組連接）和斜式兩種，能夠適應不同客戶的配套安裝。
全不銹鋼膜盒差壓表：不銹鋼結構適用于測量具腐蝕性的氣體、液體介質的微小壓差（正壓或負壓）,有高溫、抗振、電接點輸出型等。
二、工作原理：
差壓表采用雙波紋管結構，即兩只波紋管分別安裝在“工”字型支架兩側的對稱位置上?！肮ぁ弊中椭艿纳舷聝啥朔謩e為活動端和固定端，中間由彈簧 片相連接；兩只波紋管與表殼上的低壓接頭相連，齒輪傳動結構直接安裝在支架的固定端。并通過拉桿與支架的活動端相連接；度盤則直接固定在齒輪傳動機構上。
三、參數：
1.工作溫度：-20℃~+80℃ -40℃~+80℃
2.精度等級：1.5%；2.5%；
3.測量范圍：±1KPa – 60Mpa 之間任意量程
4.耐靜壓：根據客戶指定
5.工作濕度：10%～90%（不凝結）
6.差壓的測量范圍、公稱工作壓力、度等級及接頭螺紋尺寸：
|
差壓的測量范圍 |
公稱工作壓力 |
準確度等級 |
接頭螺紋尺寸 |
||
|
0～10 0～16 0～25 0～40 0～60 0～100 |
KPa |
60 100 160 250 400 600 |
KPa |
2.5 |
M20×1.5 NPT 1/2 |
|
0～0.16 0～0.25 0～0.40 0～0.60 0～1 0～1.6 0～2.5 |
MPa |
1 1.6 2.5 4 6 10 10 |
MPa |
||
其他靜壓要求可定制。
2.導壓系統及外殼等材質
| 零件名稱 | 材質牌號(代號) |
| 接頭、導管 | 0Cr17Ni12Mo2(316) |
| 波紋管 | 0Cr17Ni14Mo2(316L) |
| 表殼、表蓋、表環 |
0Cr18Ni9(304) |
1.儀表應垂直安裝于與測量點保持統一水平的位置上，否則須酌情計入由液位差引起的附加誤差。
2.儀表接頭上標有“H”的為高壓端，標有“L”的為低壓端。
3.儀表在測量差壓時，其差壓值可使用到標度范圍上限值的75%以內，系統的*大靜壓值應不超過儀表規定的*大靜壓值。
4.按圖4所示，安裝時應在儀表的高、低壓輸入口前設置平衡閥（閥1），并應處于開啟位置，待閥2、閥3全部開啟后再將平衡閥關閉。
6.儀表在定期維修時，如須開啟表蓋時，宜借助工具進行。
7.儀表在受溫度變化而引起示值誤差增大并直接影響測量的準確性時，可剪去表殼上的護塞凸臺。
五、定貨需知：
用戶在訂購儀表時須注明：
1.型號及名稱、差壓范圍、*大靜壓、計量單位、精度等級：
2.接頭和波紋管材質：
3.接頭螺紋尺寸：M20×1.5或NPT1/2：
4.對有前天要求，如表殼內充液體或其它要求時可協商解決。
5.注：可代用戶定配三閥組（圖4中閥1、3）

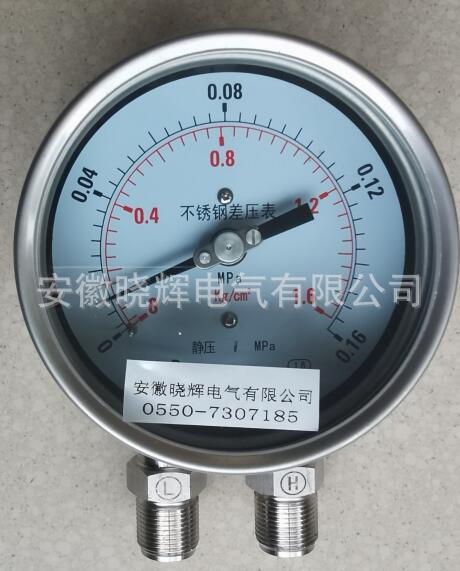

徑向型產品照片
