一、概述：
WTZK-02溫度控制器、壓力式溫度控制器、WTZK-02,WTZK-03壓力式溫度指示控制器，WTZK-02型溫度控制器適用于測量變壓器油或其他的液體、氣體和蒸汽的溫度，并能在被測溫度達到和過設定值時發出接點信號。
WTZK-02溫度控制器、壓力式溫度控制器、用于500KVA以上的變壓器油溫的測量和控制?？刂破髦饕Y構是有溫包（感溫探頭）、毛細管和彈性元件組成。這三個部件構成的密封系統內充灌了感溫介質。當被測溫度發生變化時，溫包內的液體壓力隨著發生變化，通過毛細管的傳遞使表頭的彈性元件產生一個相對應的位移量，這個位移經過機械放大后便可指示出被測溫度，并帶動微動開關動作輸出信號。
WTZK-02溫度控制器,WTZK-02,WTZK-03壓力式溫度指示控制器，WTZK-系列型溫度指示控制器，主要用于500KVA以上的變壓器油溫測量及控制，儀表具有良好的防護性能，在戶外條件正常工作。
WTZK-02溫度控制器,WTZK-02,WTZK-03壓力式溫度指示控制器，WTZK-02型溫度指示控制器裝有二個可調節的控制開關，根據需要分別用于報警、控制等。
WTZK-02溫度控制器,WTZK-02,WTZK-03壓力式溫度指示控制器，WTZK-02型溫度指示控制器具有高溫度指示裝置，能記錄曾經到達過的溫度值。
WTZK-02溫度控制器,WTZK-02,WTZK-03壓力式溫度指示控制器，WTZK-02型溫度指示控制器主要有感溫包、毛細管和彈性元件三部分組成，在該三部分組成的密封系統內充感溫介質，隨著被測溫度的變化、壓力變化使彈性元件的自由端產生相對應的位移，并推動指示系統，控溫開關達到測量油溫和輸出信號的目的。
WTZK-02溫度控制器,WTZK-02,WTZK-03壓力式溫度指示控制器，WTZK-02型溫度指示控制器結構新穎，因此具有指示控制精度高，性能穩定，靈敏度高，指示和控制同步，開關負載功率大，儀表外形薄，搞振性能好等特點。
二、WTZK-02溫度控制器數據參數：
1.測量范圍：0～100℃
2.指示精度：1.5級
3.開關特性：
a.開關設定精度：±3℃
b.開關差：6±2℃
c. 開關額定負荷：AC220V、1.5A
4．溫包尺寸：φ14×150
5．溫包安裝尺寸：外螺紋M27×2
6．表頭安裝尺寸：3孔φ6 144×210
7．開關在儀表出廠時標準設定值：上限55℃第貳上限80℃
8.防護性能按GB4208—1993.
在環境溫度-40~+50oC相對溫度不大于90%的條件下，控制器能夠聯系正常工作。
9.溫度指示：
a時間常數<15秒
b單向園型分度：0-100oC非線性，0-120oC非線性
10.溫度控制：
a.設定可調范圍：量程0-100oC為20-90oC，量程0-120oC為30-100oC
b.標準設定值：K1=55oC K2=80oC
c.開關動作誤差：±3oC 開關切換差：6±2oC
d.開關參數：AC、250V、3A電20×104次
三、壓力式溫度指示控制器安裝和使用：
壓力式溫度指示控制器溫度設定：打開表蓋，轉動旋鈕設定針即可(一般不用再設定)。

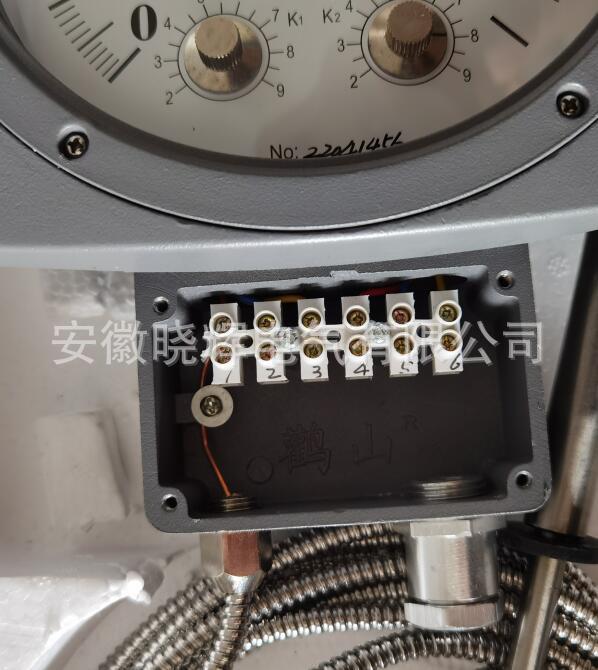

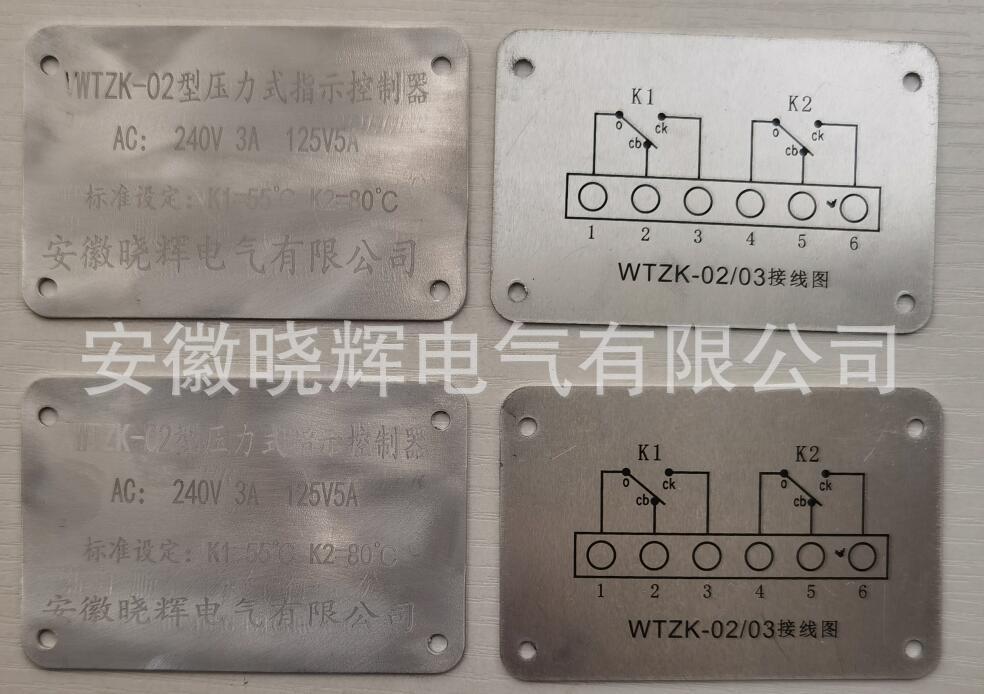

接線：打開表蓋，將電纜線從引線接點穿入，按圖2要求接線。電纜線使用KW4×1.5控制電纜。
接線后擰緊引線接頭處螺母，不得松動。表蓋按原樣合好，均勻旋緊四只螺釘。
溫控器表頭安裝前應先完成安裝接線和開關設定兩項工作。

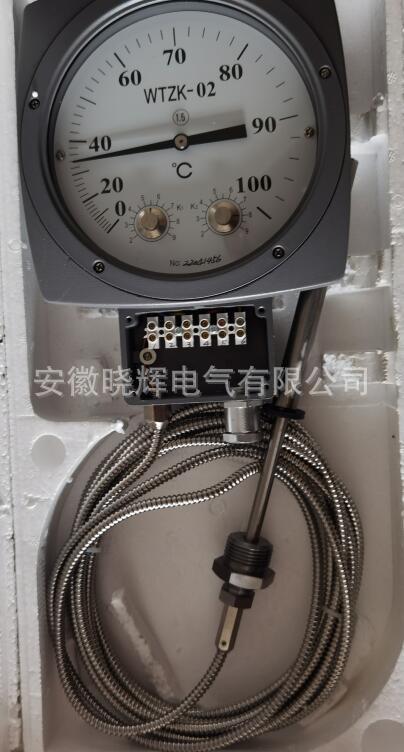

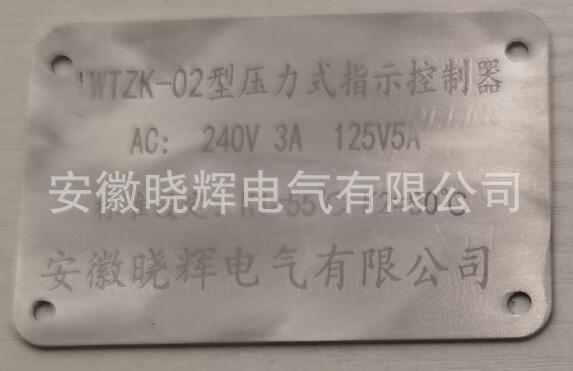

四、產品照片:
