產品詳情
簡單介紹：
單法蘭液位壓力變送器，單法蘭液位變送器采用的微處理及數字通訊。除具有常規式的功能外，還具有一系列增強的功能,如零點自動調整,遠程就地控制參數查看與調整控制參數密碼鎖定等。同時通過現場總線HART協議,進行遠程參數設定、遠程控制、自診斷等功能。
詳情介紹：
一、概述：
二、參數：
測量介質 液體、氣體和蒸汽
量程范圍 差 壓 0～0.1kPa至0～10MPa
相對壓力 *大0～40MPa *小0～0.1kPa
壓力 *大0～25MPa *小0～20kPa
負相對壓力 (-0.1～2.0)MPa
量程遷移比 100:1
通信輸出 電源電壓： 16.4V～42V DC(16.4V～30VDC本安型)
通訊距離： 2km，使用CEV電纜時
負載電容： 0.22μF以下
負載電感： 3.3mH以下
與電源線的間距：15cm以上
連接于接收電阻上的接收儀表的輸入阻抗：在2.4kHz時為10kΩ以上
輸出信號 4mA～20mA DC 二線制
精 度 0.075級、0.2級、0.5級
環境溫度 -40℃～85℃
存儲溫度 -50℃～110℃
防護特性：防護能力 IP65
防爆等級 本安型 ExibⅡCT6或ExiaⅡCT6 防爆型 ExdⅡBT5或ExdⅡCT6
動態性能 ·延遲時間和刷新速率適用于型號和量程，模擬輸出。
延遲時間（Td）：45毫秒（名義值）
刷新速率：22次/秒
總體響應時間：（Td+Tc）
環境溫度變化的影響 ·零點漂移：0.5%FS/50℃ ·量程漂移：0.7%FS/50℃
測量介質溫度 -40℃～100℃
相對濕度 0～ RH
電源電壓變動的影響 ±0.005%FS/V
安裝位置變動的影響
*大可產生0.25kPa的零點誤差,但可校正,對量程無影響。測量本體相對法蘭轉動無影響"O"型密封圈 氟橡膠、丁腈橡膠
灌 充 液 硅油或惰性油
啟動時間 變送器加電2秒內達到性能指標
阻尼時間 變送器加電2秒內達到性能指標模擬輸出對階躍輸入變化的響應時間是由用戶選擇的一個時間常數(0～36秒)。該軟件設定阻尼值不包括傳感膜頭的響應時間。
螺 栓 不銹鋼
引壓連接件 法蘭1/4-18NPT中心距54mm；接頭2-14NPT或M20×1.5陽螺紋；球錐面密封帶接頭時中心距50.8，54，57.2mm
連接件材料 參閱"型譜表"
三、特點：
測量對象: 開口或密封容器的液位
液位測量精度0.25%
測量范圍:6kPa~2000kPa
3-，4-英寸平膜片式或伸出式膜片
多種灌充液選擇，可應用要求
阻尼可調
接液位材料:不銹鋼、哈氏合金C-276和鉭
150LB（2.5MPa）及300LB
（5.0MPa），法蘭安裝尺寸見下圖表。如用戶采用GB9116-88標準，則DN=80、100、
PN=2MPa請注明。接液膜片材料有316L、哈氏C-276、蒙耐爾、鉭 等。用戶不注明，時以3〃150LB安裝法蘭及接液膜片材料31供貨。
單法蘭液位變送器外型尺寸圖
六、單法蘭液位壓力變送器型號命名方式
單法蘭液位變送器單法蘭液位壓力變送器，XH-3051LT單法蘭液位變送器采用的微處理及數字通訊。除具有常規式的功能外，還具有一系列增強的功能,如零點自動調整,遠程就地控制參數查看與調整控制參數密碼鎖定等。同時通過現場總線HART協議,進行遠程參數設定、遠程控制、自診斷等功能。
單法蘭液位變送器可對容器進行液位、密度的精度測量，有平法蘭和插入式法蘭兩種，適用于高粘度介質或懸浮液體測量。CH-3051LT型單法蘭液位變送器的安裝法蘭標準按ANSI，法蘭有3"和4"規格，法蘭等級為150LB（2.5MPa）及300LB（5.0MPa），法蘭安裝尺寸見下圖表。如用戶采用GB9116-88標準，則DN=80、100、PN=2MPa請注明?！∫蚋綦x膜片很薄，是耐腐蝕的薄弱環節，故接液膜片材料有316L、哈氏C-276、蒙耐爾、鉭等，可適用于不同情況的防腐要求，可根據被測介質濃度、濕度、壓力等參數適合附錄中給出耐腐蝕參考表進行合理選擇。如腐蝕性強的場合可選擇防腐結構變送器。 用戶不注明時以3"150LB安裝法蘭及接液膜片材料316L 供貨。二、參數：
測量介質 液體、氣體和蒸汽
量程范圍 差 壓 0～0.1kPa至0～10MPa
相對壓力 *大0～40MPa *小0～0.1kPa
壓力 *大0～25MPa *小0～20kPa
負相對壓力 (-0.1～2.0)MPa
量程遷移比 100:1
通信輸出 電源電壓： 16.4V～42V DC(16.4V～30VDC本安型)
通訊距離： 2km，使用CEV電纜時
負載電容： 0.22μF以下
負載電感： 3.3mH以下
與電源線的間距：15cm以上
連接于接收電阻上的接收儀表的輸入阻抗：在2.4kHz時為10kΩ以上
輸出信號 4mA～20mA DC 二線制
精 度 0.075級、0.2級、0.5級
環境溫度 -40℃～85℃
存儲溫度 -50℃～110℃
防護特性：防護能力 IP65
防爆等級 本安型 ExibⅡCT6或ExiaⅡCT6 防爆型 ExdⅡBT5或ExdⅡCT6
動態性能 ·延遲時間和刷新速率適用于型號和量程，模擬輸出。
延遲時間（Td）：45毫秒（名義值）
刷新速率：22次/秒
總體響應時間：（Td+Tc）
典型的變送器的響應時間
測量介質溫度 -40℃～100℃
相對濕度 0～ RH
電源電壓變動的影響 ±0.005%FS/V
安裝位置變動的影響
*大可產生0.25kPa的零點誤差,但可校正,對量程無影響。測量本體相對法蘭轉動無影響"O"型密封圈 氟橡膠、丁腈橡膠
灌 充 液 硅油或惰性油
啟動時間 變送器加電2秒內達到性能指標
阻尼時間 變送器加電2秒內達到性能指標模擬輸出對階躍輸入變化的響應時間是由用戶選擇的一個時間常數(0～36秒)。該軟件設定阻尼值不包括傳感膜頭的響應時間。
螺 栓 不銹鋼
引壓連接件 法蘭1/4-18NPT中心距54mm；接頭2-14NPT或M20×1.5陽螺紋；球錐面密封帶接頭時中心距50.8，54，57.2mm
連接件材料 參閱"型譜表"
三、特點：
測量對象: 開口或密封容器的液位
液位測量精度0.25%
測量范圍:6kPa~2000kPa
3-，4-英寸平膜片式或伸出式膜片
多種灌充液選擇，可應用要求
阻尼可調
接液位材料:不銹鋼、哈氏合金C-276和鉭
四、工作原理：
單法蘭液位壓力變送器工作時，高、低壓側的隔離膜片上和灌充液將過程壓力傳遞給中心的灌充液, 中心的灌充液將壓力傳遞到δ—室傳感器中心的傳感膜片上。傳感膜片是一個張緊的彈性元件，其位移隨所受差壓而變化（對于GP表壓變送器，大氣壓力如同施加在傳感膜片的低壓側一樣）。AP絕壓變送器，低壓側始終保持一個參考壓力。傳感膜片的*大位移量為0.004英寸（0.10毫米）。其位移量與壓力成正比。測量膜片的兩電容固定極板的被放大電路線性地轉換成4～20mA DC的二線制電流、電壓或數字HART（高速可尋址遠程發送器數據公路）輸出信號。
負載特性
五、外型尺寸及法蘭尺寸：
單法蘭液位壓力變送器工作時，高、低壓側的隔離膜片上和灌充液將過程壓力傳遞給中心的灌充液, 中心的灌充液將壓力傳遞到δ—室傳感器中心的傳感膜片上。傳感膜片是一個張緊的彈性元件，其位移隨所受差壓而變化（對于GP表壓變送器，大氣壓力如同施加在傳感膜片的低壓側一樣）。AP絕壓變送器，低壓側始終保持一個參考壓力。傳感膜片的*大位移量為0.004英寸（0.10毫米）。其位移量與壓力成正比。測量膜片的兩電容固定極板的被放大電路線性地轉換成4～20mA DC的二線制電流、電壓或數字HART（高速可尋址遠程發送器數據公路）輸出信號。
負載特性
|
五、外型尺寸及法蘭尺寸：
單法蘭液位壓力變送器法蘭尺寸和螺栓孔規格
單法蘭液位變送器的安裝法蘭標準按ANSI，法蘭有3〃和4〃規格，法蘭等級分為
|
法蘭尺寸
|
||||||
|
訂貨代號
|
尺寸
|
額定壓力
|
外直徑
|
A
|
B
|
C
|
|
A
|
3"
|
150Ib
|
190.5
|
30
|
66
|
127
|
|
B
|
4"
|
150Ib
|
228.6
|
30
|
89
|
157
|
|
C
|
3"
|
300Ib
|
209.6
|
35
|
66
|
127
|
|
D
|
4"
|
300Ib
|
254.0
|
38
|
89
|
157
|
|
螺栓孔(mm)
|
||||||
|
數目
|
孔直徑
|
孔分布直徑
|
||||
|
4
|
19
|
152
|
||||
|
8
|
19
|
192
|
||||
|
8
|
22.2
|
168
|
||||
|
8
|
22.2
|
200
|
||||
| 法蘭尺寸 | 螺栓孔 | |||||||
| 尺寸 | 規格 | 直徑 | A | B | C | 數目n | 直徑d | 分布直徑d1 |
| 3" | 1501b | 190 | 30 | 66 | 127 | 4 | 19 | 152 |
| 4" | 1501b | 228 | 30 | 89 | 157 | 8 | 19 | 190 |
| 3" | 3001b | 210 | 35 | 66 | 127 | 8 | 22 | 168 |
| 4" | 3001b | 254 | 38 | 89 | 157 | 8 | 22 | 200 |
六、單法蘭液位壓力變送器型號命名方式
| XH3051LT | 單法蘭液位變送器（*大工作壓力2.5MPa） | |||
|
|
4 | 0-4～40KPa | ||
| 5 | 0-40～250KPa | |||
| 6 | 0-0.16～1.0MPa | |||
|
|
代碼 | 輸出 | ||
| N | 普通模擬型：（輸出：4～20mA） | |||
| G | 常規型：（輸出：4～20mA） | |||
| S | 標準型：（輸出：4～20mA帶HART總線協議） | |||
| Z | 數字化型：（輸出：4～20mA全數字化傳感器，自帶通訊鍵盤） | |||
|
|
代碼 | 公稱直徑尺寸（mm） | 插入筒長度（mm） | 高壓側隔膜片材料 |
| A0 | 80 | 平 | 316LSST | |
| A2 | 80 | 50 | 316LSST | |
| A4 | 80 | 100 | 316LSST | |
| A6 | 80 | 150 | 316LSST | |
| B0 | 100 | 平 | 316LSST | |
| B2 | 100 | 50 | 316LSST | |
| B4 | 100 | 100 | 316LSST | |
| B6 | 100 | 150 | 316LSST | |
| C0 | 80 | 平 | 哈氏C-276 | |
| C2 | 80 | 50 | 哈氏C-276 | |
| C4 | 80 | 100 | 哈氏C-276 | |
| C6 | 80 | 150 | 哈氏C-276 | |
| D0 | 100 | 平 | 哈氏C-276 | |
| D2 | 100 | 50 | 哈氏C-276 | |
| D4 | 100 | 100 | 哈氏C-276 | |
| D6 | 100 | 150 | 哈氏C-276 | |
| E0 | 80 | 平 | 鉭 | |
| F0 | 100 | 平 | 鉭 | |
|
|
代碼 | 安裝法蘭 |
|
|
| A | 3〞150lb | 碳鋼鍍鋅 | ||
| B | 4〞150lb | |||
| C | 3〞300lb | |||
| D | 4〞300lb | |||
|
|
代碼 | 結 構 材 料 | ||
| 法蘭和接頭 | 排氣/排液閥 | 隔離膜片 | 灌充液體 | |
| 22 | 316不銹鋼 | 316不銹鋼 | 316不銹鋼 | 硅油 |
| 23 | 316不銹鋼 | 316不銹鋼 | 哈氏合金C | |
| 24 | 316不銹鋼 | 316不銹鋼 | 蒙乃爾 | |
| 25 | 316不銹鋼 | 316不銹鋼 | 鉭 | |
| 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | |
| 35 | 哈氏合金C | 哈氏合金C | 鉭 | |
|
|
代碼 | 選項 | ||
| M1 | 0-線性指示表 | |||
| M2 | LED數字顯示表 | |||
| M3 | LCD顯示器 | |||
| C0 | 1/2-14NPT錐管內螺紋接頭 | |||
| C1 | 1/2-14NPT引壓接頭后部焊接引壓管Ф14 | |||
| C2 | 丁字形螺紋接頭M20×1.5 | |||
| d | 隔爆型dⅡBT4 | |||
| i | 本安型iaⅡCT |

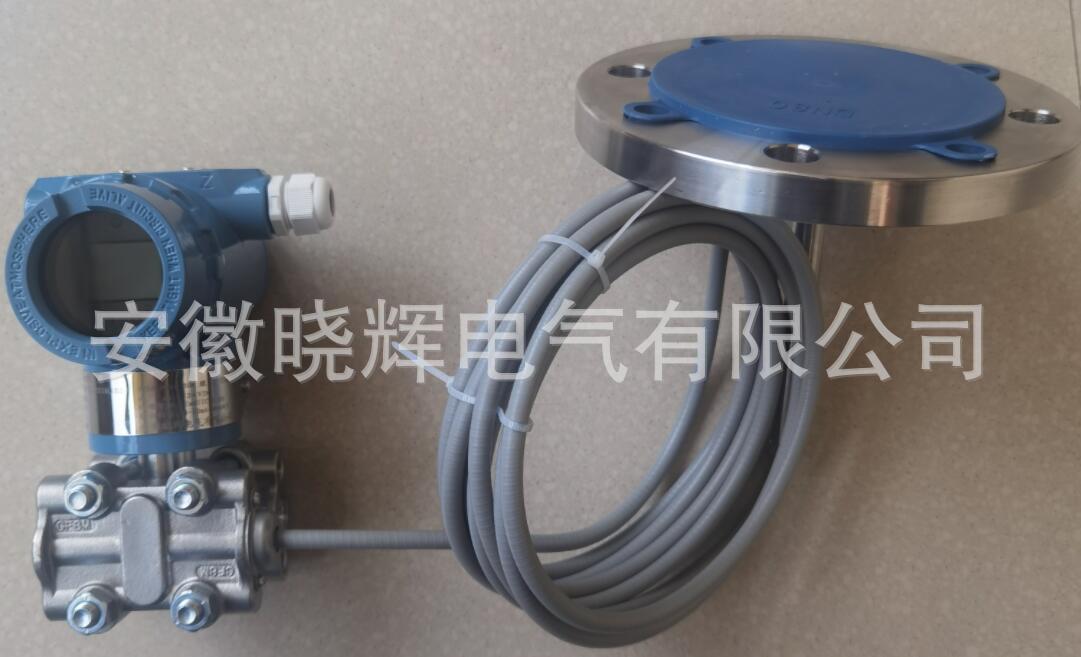

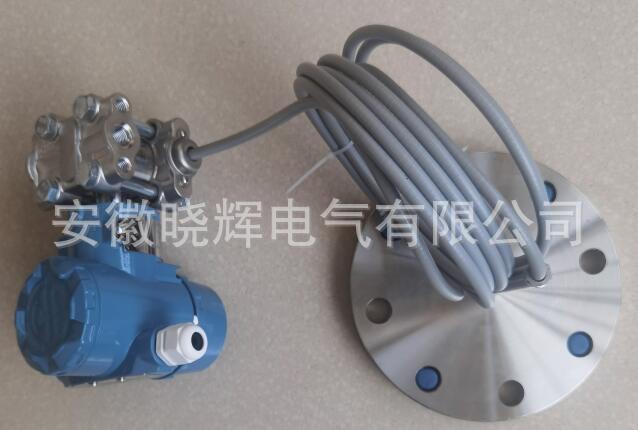

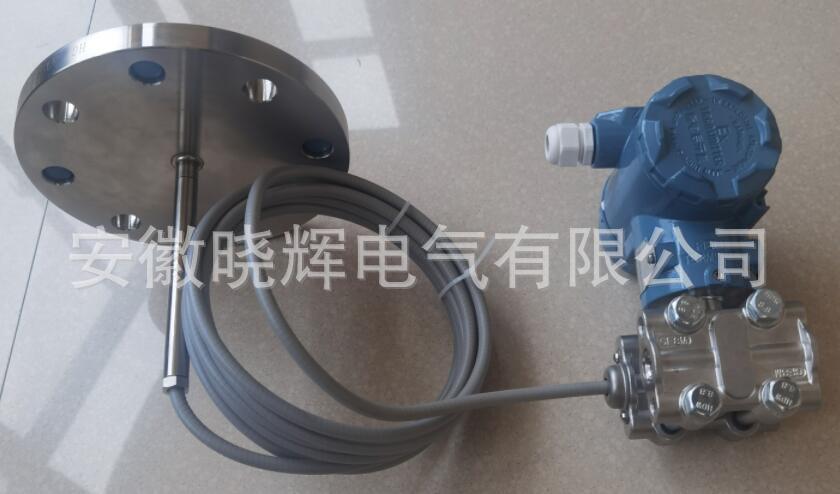

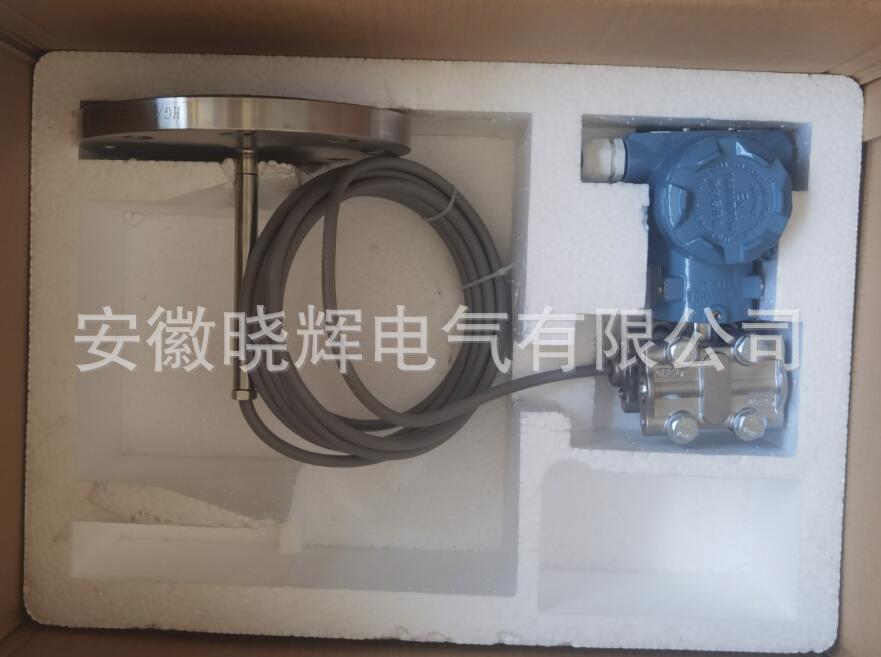

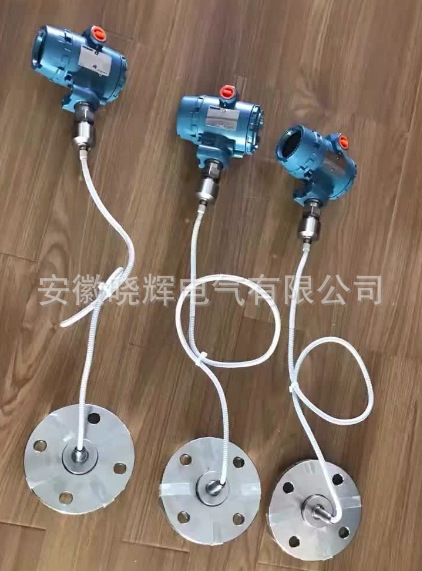

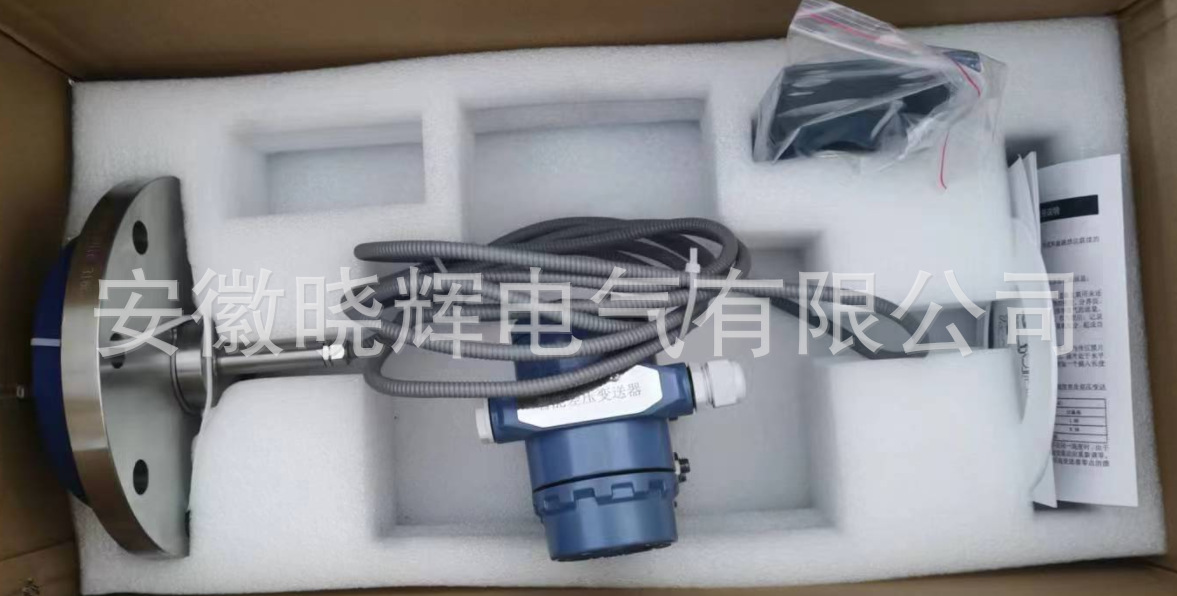

帶遠傳毛細管壓力變送器
