產品詳情
簡單介紹：

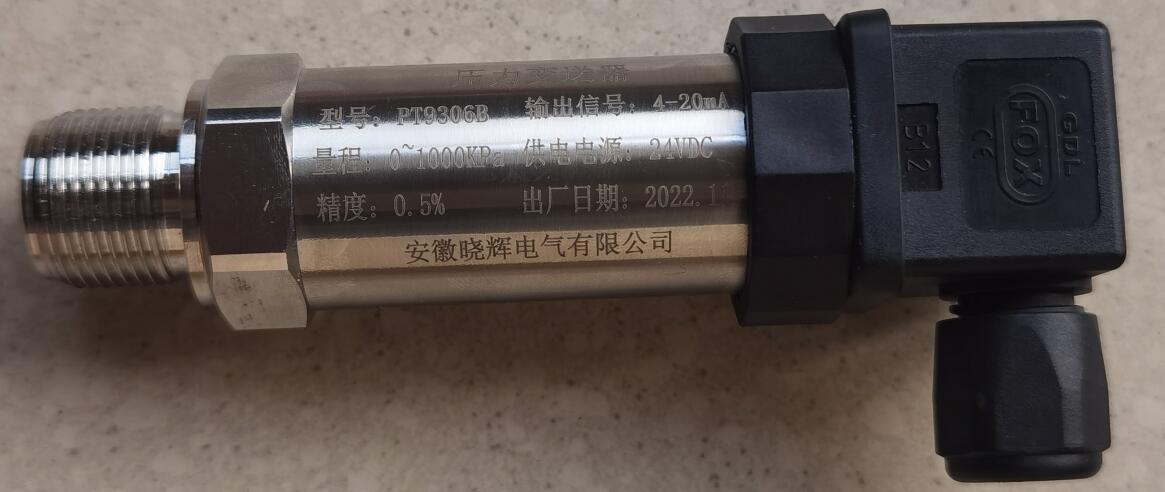

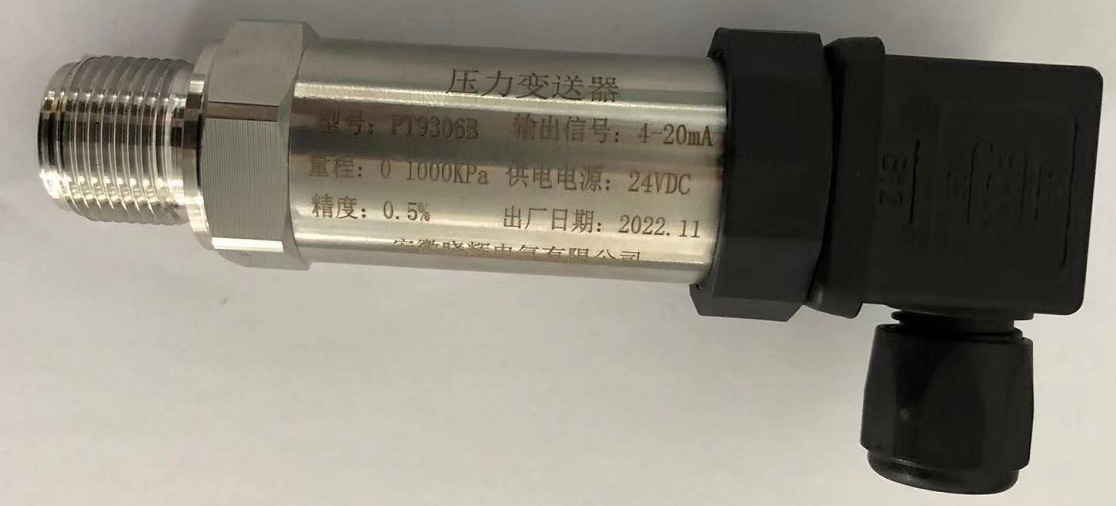

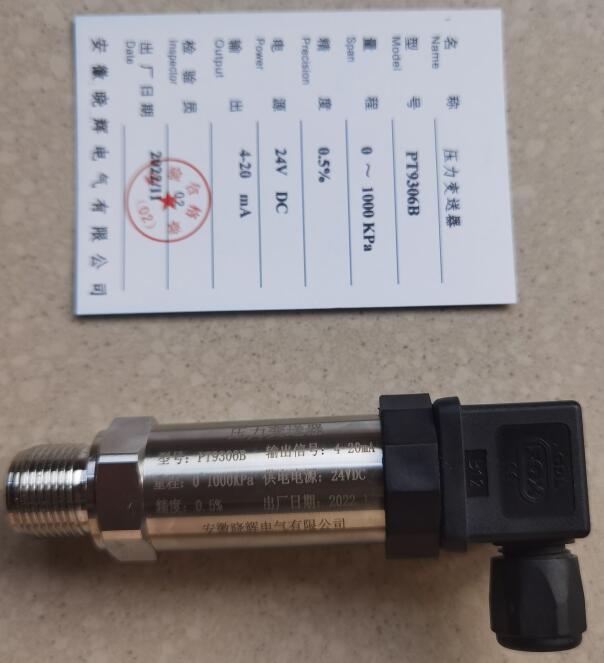

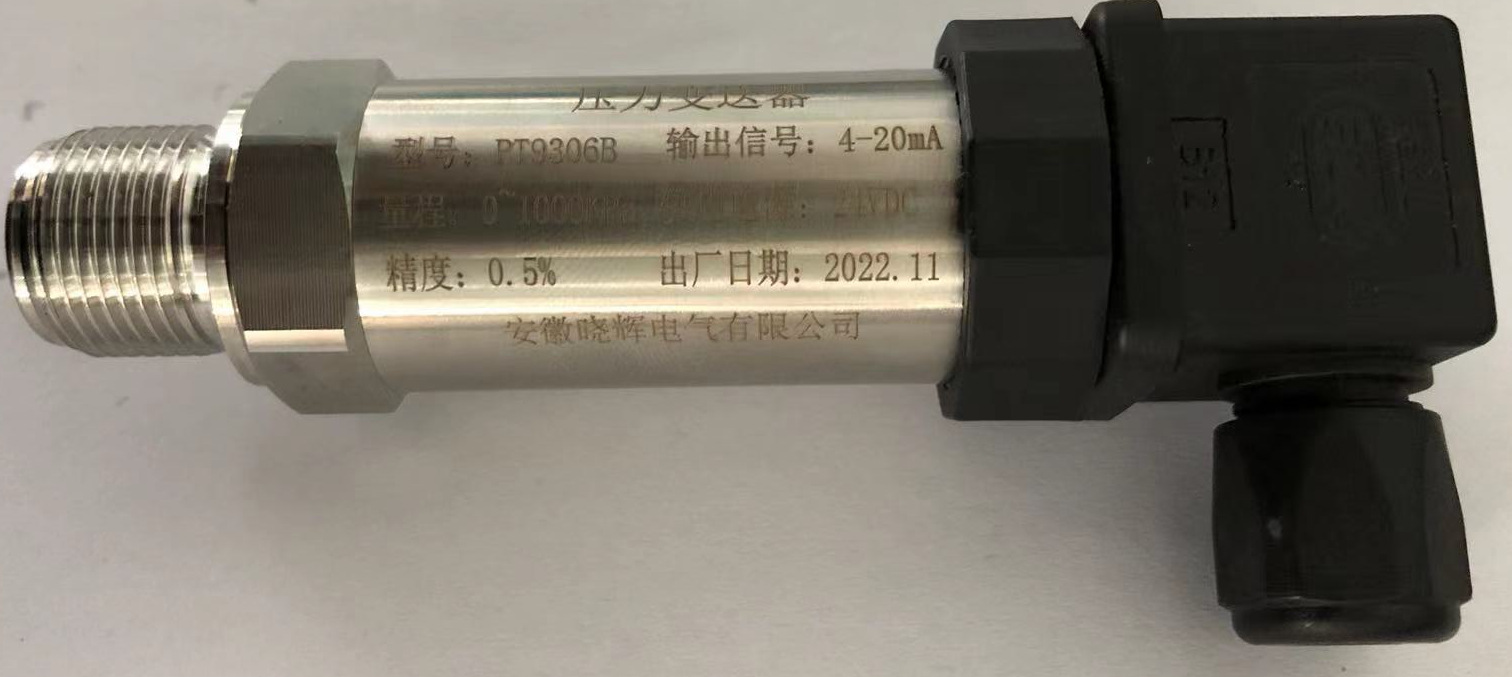

PT-9306B壓力變送器，PT9301B, PT-9302B,PT-9303B,PT-9304B,PT-9305B,PT-9306B,PT9307B,PT9308B，PT-9309B適用于測量空氣、水、氨水、蒸汽等介質壓力，以及與316不銹鋼兼容的腐蝕性介質。應用在HVAC，醫藥衛生及工業。
詳情介紹：
一、概述：
PT-9301B壓力變送器，PT9301B, PT-9302B,PT-9303B,PT-9304B,PT-9305B,PT-9306B,PT9307B,PT9308B，PT-9309B壓力變送器適用于測量空氣、水、氨水、蒸汽等介質壓力，以及與316不銹鋼兼容的腐蝕性介質。應用在HVAC，醫藥衛生及工業。
PT9301B, PT-9302B,PT-9303B,PT-9304B,PT-9305B,PT-9306B,PT9307B,PT9308B，PT-9309B等系列壓力變送器采用擴散硅型傳感器，將信號放大及線性化處理，按照壓力測量范圍成比例輸出直流4mA~20mA或1-5V信號。
絕壓型壓力變送器能夠用于測量真空及負壓.。
一體化的結構，輕質不銹鋼外殼，便于現場安裝，連接接口為7/16"20UNF或M20×1.5可選。
二、產品應用：
計算機房空氣調節系統
醫藥衛生及食品供應設備
工用制冷設備
液壓系統和流量調節系統
空壓機控制裝置
三、產品特點：
316不銹鋼隔離膜片,全不銹鋼外殼,耐腐蝕性強;
擴散硅隔膜型傳感器,穩定性好;
二線制直4mA~20mA輸出信號;
功耗低,誤差小,重復性好;
抗干擾和極性保護設計,性高;
輕質小巧,可以任意位置安裝;
標準連接接口可以選擇;
可以根據用戶需求配置電纜.
四、參數：
|
測量范圍
|
絕壓：（0～25/1600）kPa
表壓：（0～100/6000）kPa
|
|
|
輸出信號
|
4mA～20mA或1-5V
|
|
|
電源電壓
|
24V DC
|
|
|
精 度
|
±0.5% FS、±1.5% FS （FS <50kPa）
|
770
|
|
過 壓
|
2倍額定壓力2 x FS
|
|
|
溫度漂移
|
0.02/ ℃(Z+S)
|
|
|
工作溫度
|
0~50℃
|
|
|
破壞壓力
|
4 x FS
|
|
|
安裝接口
|
7/16" 20UNF或M20×1.5可選
|
|
|
電氣連接
|
兩芯屏蔽PVC電纜
|
|
|
環境溫度
|
相對濕度< 90% 不結露
|
|
|
外殼材料
|
不銹鋼
|
AISI 316L AISI 304
|
|
防護等級
|
絕壓：IP65
表壓：IP54
|
529
529
|
|
EMC–Emission
EMC–lmmunity
|
|
EN 61000–4–4/5/6
EN 50081–1
EN 50082–2
|
在負載特性曲線的條件要求下可工作于15～36V DC。
負載特性圖
無說明，所提供產品安裝接口為7/16〞陽螺紋。

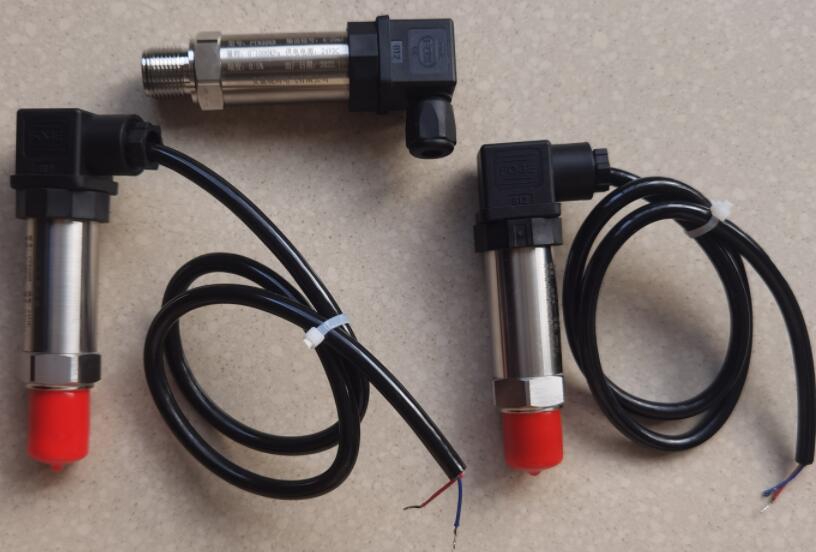

壓力變送器（電流輸出）帶有一根兩芯屏蔽電纜。導線識別見下圖
變送器接線為低壓接線，遵守電氣規程及當地規章制度，且只能使用銅導線。
建議使用屏蔽電纜，并將屏蔽層接地。
在安裝完畢后接通電源之前，檢查變送器與控制裝置的連接，確認變送器接線是否正確。在
校正和電氣連接之后，運行系統至少觀測三個完整的工作周期，以正常運行。
五：產品規格型號：
|
壓力類型
|
型號
|
測量范圍
|
|
|
絕壓型
|
PT-8301D
|
0～26.6KPaA
|
0～26.6KPaA
|
|
PT-8303B
|
0～150KPaA
|
0～1.5barA
|
|
|
PT-8304B
|
0～300KPaA
|
0～3barA
|
|
|
PT-8305B
|
0～900KPaA
|
0～9barA
|
|
|
PT-8307B
|
0～1600KPaA
|
0～16barA
|
|
|
PT-8308B
|
0～3000KPaA
|
0～30barA
|
|
|
表壓型
|
PT-9301B
|
0～100KPaA
|
0～1barA
|
|
PT-9302B
|
0～160KPaA
|
0～1.6barA
|
|
|
PT-9303B
|
0～250KPaA
|
0～2.5barA
|
|
|
PT-9304B
|
0～400KPaA
|
0～4barA
|
|
|
PT-9305B
|
0～600KPaA
|
0～6barA
|
|
|
PT-9306B
|
0～1000KPaA
|
0～10barA
|
|
|
PT-9307B
|
0～1600KPaA
|
0～16barA
|
|
|
PT-9308B
|
0～2500KPaA
|
0～25barA
|
|
|
PT-9309B
|
0～3500KPaA
|
0～35barA
|
|
六：產品結構尺寸圖
：接線前應斷開電源，避免對設備造成電壓沖擊或損壞。
注意：測量蒸汽或其他高、低溫介質時，應使用引壓管或其他冷卻或加熱裝置，使溫度保持在變送器使用溫度范圍之內。
|
