一、概述：
振動電子開關、振動開關HZD-B-Ⅲ供電220V、電子振動開關、振動監測是機器早期故障預警、振動開關能監測機器的異常振動，預測機器的損壞，它主要監測轉子不平衡、不對中、軸承損壞、皮帶損壞等機器故障。
振動電子開關、HZD-B-Ⅲ電子振動開關可以連續監測機器的振動，當機器的振動超過允許值，該振動開關將提供報警或關閉機器電源，避免機器損傷。
振動電子開關、HZD-B-Ⅲ電子振動開關、電子開關、適用于各種旋轉機械，如電機、離心機、風機、水泵、電機、鼓風機、泵、攪拌機、變速箱、壓縮機、齒輪箱、葉輪等旋轉類機械的振動的監視和保護。
二、產品性能：
振動電子開關采用集成電子電路，整個系統無活動機械部件
安裝簡便，僅需3只螺栓固定
兩路繼電器報警，可以配接PLC、DCS，現場控制繼電器或者直接控制機械關停
4~20mA電流輸出
內置數碼管顯示，方便用戶調試檢測
全封閉 環境防護，全封閉的鋁外殼
三、技術參數：
電源電壓： 24VDC或AC220V/50Hz
線性誤差：＜2％（滿量程）
量 程：0～50.0mm/s
頻率范圍：10~300Hz(可定制)
報警范圍：0~100%（滿量程內設定）
報警延長時間：0～60 S 繼電器觸點容量：2A/ 220VAC或1A / 28VDC
繼電器觸點容量：2A/ 220VAC或1A / 28VDC
電流輸出：4～20mA;驅動500Ω的負載
上電延長時間：約10秒
環境溫度：-30~80℃相對濕度 ≤90%
防護等級：IP54
外形尺寸：139W×139 L×90H mm
安裝尺寸：116×116 mm（正三角形）
安裝螺紋規格：M6×14mm（螺栓）
重 量：約1kg
四、參數設置與操作：
參數設置與操作
通電后，儀表處于運行狀態，內部數碼管顯示振動值；本開關各種參數均由內部的“SET、+、-”按鍵來設置各個參數均有相應的標志表示.內部分部圖如下：
參數代號及含義說明
|
參數代號 |
參數含義 |
設置范圍 |
備注 |
|
code |
密碼 |
管理員密碼使用 |
用戶無需更改 |
|
AL1 |
報警Ⅰ值 |
0-99.9mm/s |
當測量值大于報警Ⅰ值，指示燈AL1亮，相應的繼電器閉合 |
|
AL2 |
報警Ⅱ值 |
0-99.9mm/s，且大于報警Ⅰ值 |
當測量值大于報警Ⅱ值，指示燈AL2亮，相應的繼電器閉合 |
|
EE |
報警延遲時間 |
0-60S |
振動大于報警值后，達到報警延長時時間后報警 |
|
rAL |
量程 |
0~99.9mm/s |
對應電流輸出的量程 |
通電后，長按“SET”鍵3秒，進入參數設置狀態，數碼管顯示“code ”，再點擊“SET”鍵進入密碼輸入編輯窗口，通過“+”“-”鍵，輸入管理員密碼“132”，后，點擊“SET”鍵設定完成，返回主菜單，再通過“+”“-”鍵來查找其他參數，需要修改哪些參數，就按“SET”鍵進入，編輯完成后，長按“SET”鍵3秒，退出并保存設定的所有參數。如果進入設置參數狀態下，1分鐘不操作，則儀表自動返回到工作狀態。
五、產品選型：
量程選擇AXX：
01-0～10.0mm/s rms
02-0～20.0mm/s rms
03-0～50.0mm/s rms
電流輸出BXX：01--4-20mA
02—0-10mA
電源選項CXX：
01-220VAC(90～250)VAC
02-24VDC (20～30)VDC
六、安裝與使用要求：
振動開關安裝方便，只需在現場開正三角形間距116mm 的M6的孔，再用安裝螺釘固定即可。
在安裝時，打開振動開關接線盒蓋，避免發生碰撞、敲擊，從進線裝置中卸下壓緊螺母、墊圈及密封圈，然后按照壓緊螺母—墊圈—密封圈—墊圈的順序逐一套在電纜上，調整好進線長度，擰緊壓緊螺母。接好線后應仔細檢查接線是否正確，蓋緊。（出廠時已接好線的不用進行此項操作）
振動開關經長期運輸或長期擱置不用的振動開關，在使用前須測量接線端子與殼體之間的絕緣電阻值，其值不應小于20MΩ，否則應進行干燥處理。
振動開關經檢驗合格出廠的產品不允許隨意更改影響性能到零部件。引入電纜直徑不小于φ6電纜引入裝置，密封圈老化變質時應及時更換。

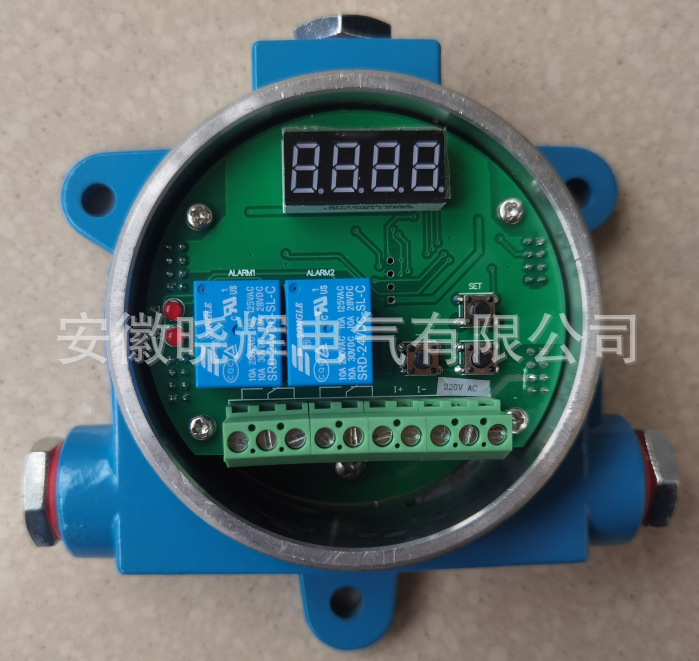

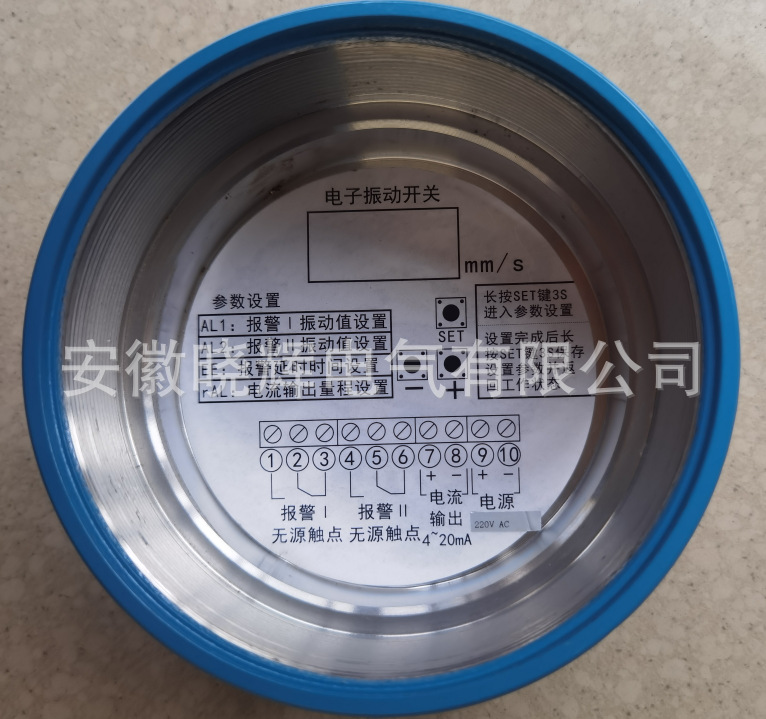

七、產品照片：
