產品名稱：電渦流傳感器

       DWQZ電渦流傳感器是一種非接觸式的線性化測量元件。具有長期工作性好，測量范圍寬、靈敏度高、分辨率高、響應速度快、抗干擾能力強、不受油污等介質的影響等。因此應用于電力、機械、化工、機械等行業對汽輪機、水輪機、鼓風機、壓縮機、齒輪箱、大型冷卻泵等大型旋轉機械的動態和靜態非接觸式位移測量?？捎脕碜鲚S的徑向和軸向位移、脹差、軸偏心、軸振動、鍵相和轉速的測量。

    電渦流傳感器應用于電力、石油、化工、冶金、科研等行業，對汽輪機、水輪機、鼓風機、壓縮機、齒輪箱、大型冷卻泵等大型旋轉機械軸的徑向振動、軸向位移、鍵相器、軸轉速、脹差、偏心、以及轉子動力研究和零件尺寸檢驗等進行在線測量。

    延伸電纜：作為系統的一個組成部分，延伸電纜用來聯接和延長探頭與前置器之間的距離，您可以對延伸電纜長度和是否需要帶鎧裝進行選擇，選擇延伸電纜的長度應該使延伸電纜長度加探頭電纜長度與配套前置器所要求的長度(5m或9m)

二、工作原理：

    電渦流傳感器、電渦流軸向位移傳感器、探頭、延伸電纜、前置器以及被測體構成基本工作系統。前置器中的高頻振蕩電流通過延伸電纜進入探頭，在探頭的頭部線圈中產生交變磁場。當被測金屬體靠近這一磁場，則在此金屬表面產生感應電流，電磁學上稱之為電渦流。與此同時該電渦流也產生一個方向與頭部線圈方向相反的交變磁場，由于其反作用，使頭部線圈高頻電流的幅度和相位得到改變（線圈的阻抗），這一變化與金屬體磁導率、電導率、線圈的幾何形狀、幾何尺寸、電流頻率以及頭部線圈到金屬導體表面的距離等參數有關。通常假定金屬導體材質均勻，則線圈和金屬導體系統的物理性質可由金屬導體的電導率δ、磁導率ξ、尺寸因子τ，頭部體線圈與金屬導體表面的距離D、電流強度I和頻率ω參數來描述。則線圈特征阻抗可用Z=F（τ，ξ，δ，D，I，ω）函數來表示。通常我們能做到控制τ，ξ，δ，I，ω這幾個參數在范圍內不變，則線圈的特征阻抗Z就成為距離D的單值函數，雖然它整個函數是一非線性的，其函數特征曲線為“S”型曲線，但可以選取它近似為線性的一段，然后通過前置器電子線路的處理，將線圈阻抗Z的變化，即探頭線圈與金屬導體的距離D的變化轉化成電壓的變化。輸出信號的大小隨探頭到被測體表面之間的距離而變化，電渦流傳感器就是根據這一原理實現對金屬物體的位移、振動等參數的測量。

電渦流傳感器系統組成

DWQZ探頭

電渦流傳感器探頭由電感、保護罩、不銹鋼殼體、高頻電纜、高頻接頭等組成，它能地測量被測體表面相對探頭端面的間隙變化，是系統的組成部分。為避免安裝進旋轉探頭而扭傷電纜，所有探頭部分電纜長度僅為1米±5%，剩余電纜長度由延伸電纜補充。

DWQZ延伸電纜

電渦流傳感器延伸電纜是為現場安裝方便而設計的，它是前置器連接到探頭電纜上的“橋梁”，是傳感器的組成部分。長度可分為4米、8米±5%兩種，在電纜的兩端都安裝有SMA自鎖插頭，其中一頭配備了防油護套，用于保護自鎖插頭不受油污介質污染，以提高系統可靠性，選擇不同長度的延伸電纜，與探頭和前置器可組成5米、9米的傳感器系統。

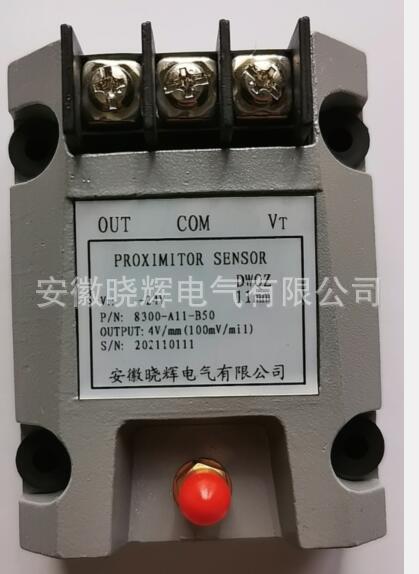

DWQZ前置器

電渦流傳感器前置器是系統的**部分，它包括了整個傳感器系統的振蕩產生、線性檢波、濾波、線性補償]、放大等線路，經過延伸電纜把探頭與被測金屬之間的距離變化轉化成相對應的電壓信號。

系統特性

電渦流傳感器具有金屬外殼封裝的前置器，抗電磁波干擾能力強。即使安裝在非金屬防護罩中，附近的無線電信號也不會對傳感器信號造成影響，從而提高了可靠性，減少繁瑣的防護安裝措施，降低了生產成本；

電渦流傳感器可靠的原理設計具有容錯保護，在額定電壓范圍內，接錯線不會引起前置器的損壞；

具有防雷擊、抑制電網尖峰干擾能力，輸出噪聲系數?。?/span>

電渦流傳感器探頭頭部體選用PPS工程塑料模具成型，具有強度高、高溫230℃、耐腐蝕；

探頭和前置器的連接均采用高溫同軸電纜，長期工作在-55℃~220℃環境中不會損壞；

電渦流傳感器電纜的轉接均選用連接器，并具有自鎖功能，在得到可靠連接的同時，我們增加了防油保護措施，對每套需轉接的系統都配備防油保護套；

鎧裝采用高彈性不銹鋼，表面附有高溫FEP外皮。

電渦流傳感器機械性能

探頭材質：聚苯硫醚（PPS）

殼體材質：1Cr18Ni9Ti

電纜材質：同軸屏蔽外包FEP外皮

連接器材質：黃銅或鈹表銅鍍金

前置器材質：ADC12

鎧裝材質：高彈性AISI302SST不銹鋼帶，包附FEP外皮

探頭抗拉強度：保護罩到殼體這間*大30千克，保護罩到連接器*大20千克

電纜*小彎曲半徑：25.4mm

鎧裝電纜*小彎曲半徑：30mm

儲存和使用

儲存溫度

探頭：-40℃至+177℃

延伸電纜：-40℃至+177℃

前置器：-35℃至+100℃

使用溫度

探頭：-40℃至+150℃

延伸電纜：-40℃至+150℃

前置器：-30℃至+70℃

相對濕度

具有防油保護套時，≤非冷凝。

系統重量

8mm、11mm：460g±5

25mm：660g±5%

DWQZ8mm系列傳感器

DWQZ8mm傳感器系統由獨立的8mm探頭、8200延伸電纜和8308前置器組成。8V/mm的輸出使系統的線性范圍達2mm，由于具有這樣的線性范圍，可廣泛應用于往復式和旋轉式機械的振動、位移測量。較小的面積效應和寬廣的頻率響應，也可用于轉速和鍵相等測量。

技術規格

除其他要求，下面DWQZmm傳感器的技術規格是在以下條件中得到的：

環境溫度：25℃

供電電源：-24Vdc

輸出負載：10KΩ

試件材料：45#鋼

初始間隙：0.8mm

系統組件：延伸電纜  8mm探頭8mm前置器

輸入

電源：

要求-22Vdc至-26Vdc，低于-22Vdc下工作會導致靈敏度降低，線性區變窄。*大輸入噪聲-24Vdc時峰峰20mV，*大電流12mA。

現場連線：

前置器與監視儀之間*大連接導線長度小于305米，建議采用三芯屏蔽電纜。

性能

線性范圍：

2mm，大約從0.8mm≈-2V至2.8mm≈-18V線性區。

靈敏度：

室溫狀態下2mm線性區域內為8V/mm±5%。

非線性誤差：

室溫狀態下2mm線性區域內相對理論值，*大誤差小于1%。

系統溫漂：

在滿足8V/mm±0%條件下，探頭溫度范圍-35℃至+120℃，前置器和延伸電纜處于-35℃至+65℃之間，相對于理論值*大偏差小于±5%。

頻率響應：

0至6.5KHz（-3dB）。

*小檢測面：

滿足于平面檢測角度小于15度條件下，*小檢測面積Φ18mm。

*小軸直徑：

滿足探頭垂直對準于被檢測中心線條件下，*小軸直徑80mm。

安裝距離：

推薦安裝距離1.8mm，約-10Vdc處。
