一、概述：
液位差儀表、數顯表，數字顯示控制儀、采用單片微型計算機控制，應用于化工、電力、等多參數場合。它有二路溫度信號輸入顯示，二路信號的差值顯示，且有溫差變送輸出，控制設備.另有繼電器觸點輸出，可選擇設定為主輸入、副輸入、差值的報警，另有上限或下限等幾種報警方式。儀表有AC220V和DC24V兩種電源供電選擇。
二、技術參數：
1、熱電偶二線制電壓輸入，引線電阻＜200Ω，冷端溫度自動補償。
2、熱電阻三線制電阻輸入，引線電阻＜30Ω，三線平衡，可直接和熱電阻**柵相連。
4、熱電阻、熱電偶輸入須同規格但可不同量程。
三、附加功能：
1、信號傳輸功能
儀表能將輸入2路的測量值作減法運算顯示，并輸出差值信號4-20mA，控制PID調節儀或變頻器閉環控制.
傳輸信號：0-10mA（負載1KΩ）0-5V；4-20mA（負載500Ω） 1-5V
傳輸范圍：為測量量程范圍。
傳輸靈敏度：0.025％，相當于12位D／A轉換，可分辨4000個字。
傳輸信號之間不隔離，但與輸入信號和電源之間隔離。

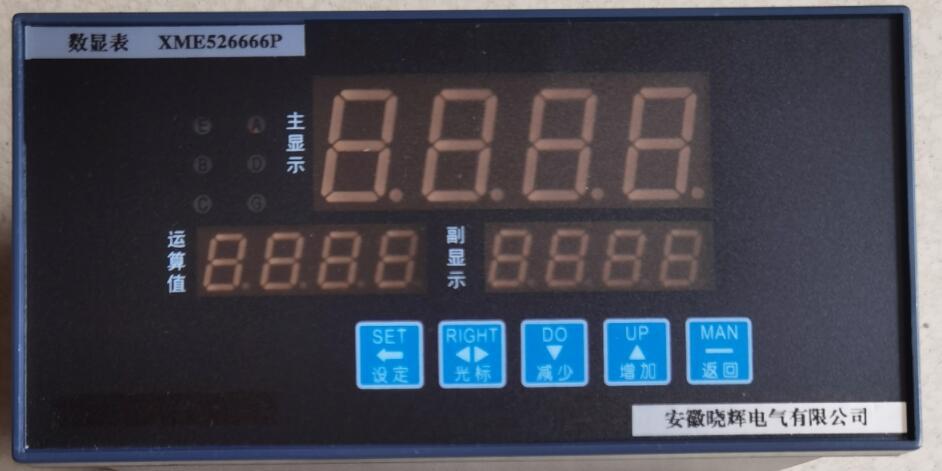

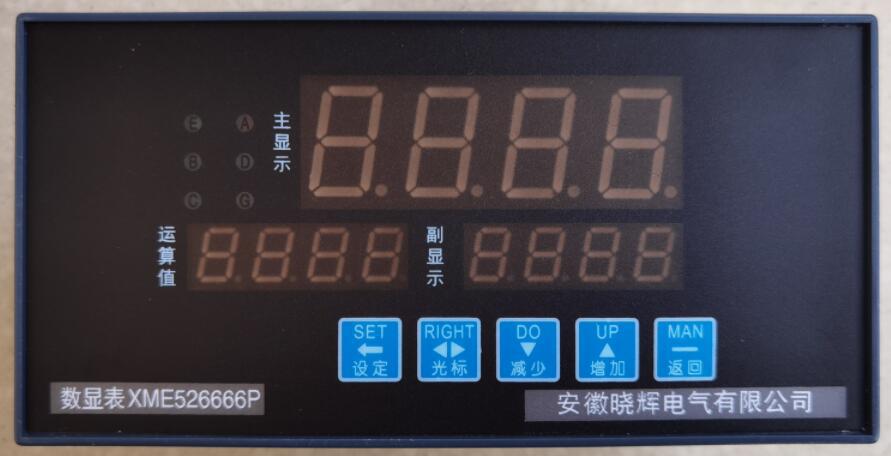

四、面板鍵功能：
設定鍵：SET
在正常運行狀態下，按下該鍵可查看有關設定值參數，此時輔助顯示窗顯示參數名稱代號，主顯示窗顯示參數值。停止按鍵1分鐘或同時按下MAN健退到正常運行狀態。
進入設定狀態，當顯示SP1（報警參數）符號時，按MAN鍵主顯示窗顯示“SEL”，輔助顯示窗顯示“555”。輸入操作的密碼后，進入設定狀態。
（二級）工廠儀表工用設置狀態，通過二級設置菜單，可以控制、定義部分菜單。
光標鍵：RIGHT
在設定狀態下，每按RIGHT一次光標右移一位，如此反復，光標在主顯示窗上作周而復始的移動，光標所在的位置為設定操作的位置。
在聲報警時，按光標鍵可暫時消音，消音時間由P3h定義，若消音時間后無報警輸出，則無聲報警。若消音后，仍有報警輸出，則聲報警繼續報警。
減少健：
在設定狀態下為減少鍵，每按鍵一次，光標位置的數碼管，減1個字在巡檢鎖定的狀態下，按下鍵一次為定點轉解鎖。
增加鍵：
在設定狀態下為增加鍵，每按鍵一次，光標位置的數碼管，增1個字，正常巡檢狀態下，按下鍵為鎖定巡檢點。
返回鍵：MAN
在設定狀態下，每按一次MAN鍵，設定進程返回一步，與SET鍵同時按下，（不論先后）則中途退出設定，進入正常顯示狀態。
五、設置菜單：
本系列儀表用戶對A菜單、B菜單、E菜單進行操作。B、E菜單供技術人員進行設置（需代碼方可進入）。
A菜單內容：
若設置報警值時，可直接按＂設定”鍵進入A菜單設置。
B菜單操作方法
B菜單由技術人員操作，具體方法如下：
1、儀表接通電源后，數碼管顯示“JC-585”，5秒后儀表進入測量狀態。
2、按一下“設定”鍵，數碼管顯示“SP1、報警值”，再按一下“返回”鍵，數碼管顯示“SEL、555”，儀表進入設置狀態。通過“增加”、“減少”“光標”鍵將“555”改為“587”即可開通進入B菜單。
3、再按一下“設定”鍵，上排數碼管顯示 “In、 ；表示輸入信號為2路4-20mA。
4、再按一下“設定”鍵，數碼管顯示字符“ 5””，表示抗干擾模式選擇，下排四位數碼管顯示二位數代碼，代碼為0表示無抗干擾能力，代碼為1-15，數字越大抗干擾效果越強。一般設為5。
5、再按一下“設定”鍵，數碼管顯示“dIp、1”，表示小數點位數選擇，下排四位數碼管可設0-3,0為無小數點，1表示有1位小數點。
6、再按一下“設定”鍵，數碼管顯示字符“ --- 、0.0”表示主輸入零遷移量，根據工況要求將所需遷移值設置于下排數碼管中。
7、再按“設定”鍵，出現 “Ldo”和 “Lup””，分別定義主輸入測量值的零點與滿度。
8、再按一下“設定”鍵，數碼管顯示字符“ 、0.0”表示副輸入零遷移量，根據工況要求將所需遷移值設置于下排數碼管中。
9、再按“設定”鍵，出現 “Ldo2”和 “Lup2”，分別定義副輸入測量值的零點與滿度。
10、再按一下“設定”鍵，數碼管顯示字符“SP1、440.0”，表示報警值。報警方式由P1C定義。
11、再按一下“設定”鍵，數碼管顯示 “P1h 0.5”，表示報警的回差值設定。
12、再按一下“設定”鍵，數碼管顯示“ 31”。P1C為31表示主輸入上限報警。30為主輸入下限報警。39為副輸入上限報警。38為副輸入下限報警。35為溫差上限報警。34為溫差下限報警。
13、再按一下“設定”鍵，出現“SP2”、“P2h”、“P2c”表示定義同上。P2C定義報“P2c”警方式同P1C。
14、再按一下“設定”鍵，數碼管顯示“out、2021（主-副的**值）輸出；out、4021（主-副）輸出”。
15、再按一下“設定”鍵，數碼管顯示“odo2、0”表示變送輸出零點設置。
16、再按一下“設定”鍵，數碼管顯示“oup2、100.0”表示變送輸出滿度設置。
17、再按一下“設定”鍵，數碼管顯示“End”表示結束，此時再按一下“設定”鍵，即可退出設置菜單，進入測量狀態。

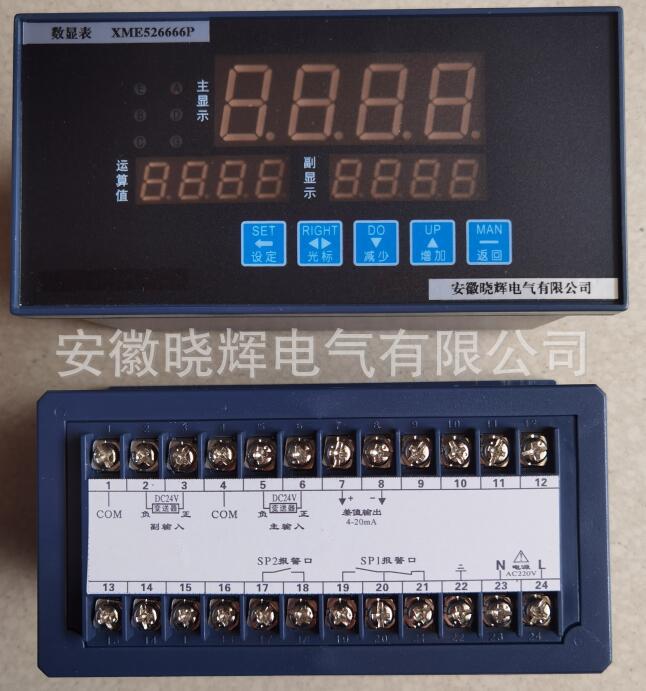

六、產品尺寸與接線圖：
外形尺寸：160*80*95（mm） 橫式開孔尺寸：152*76（mm）

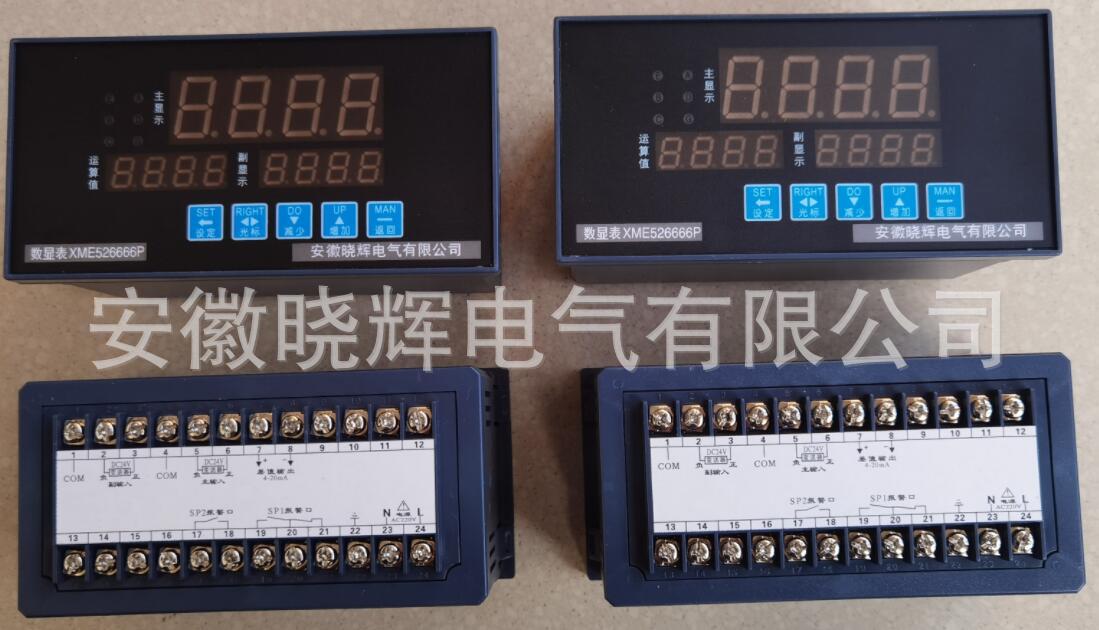

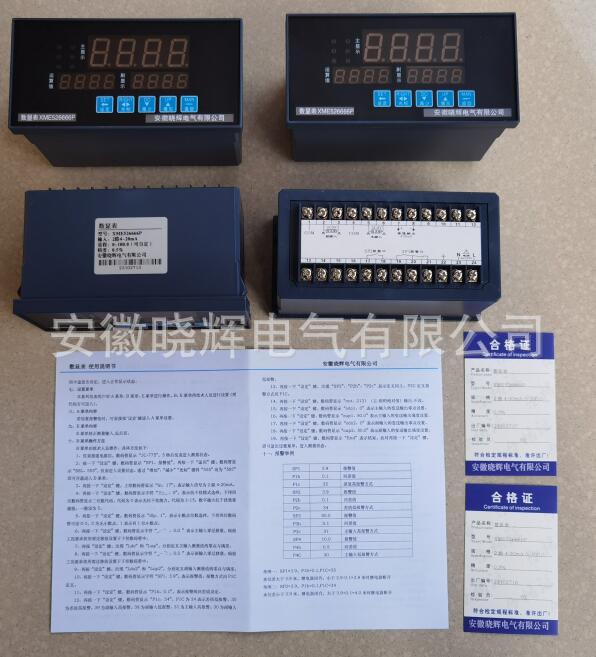

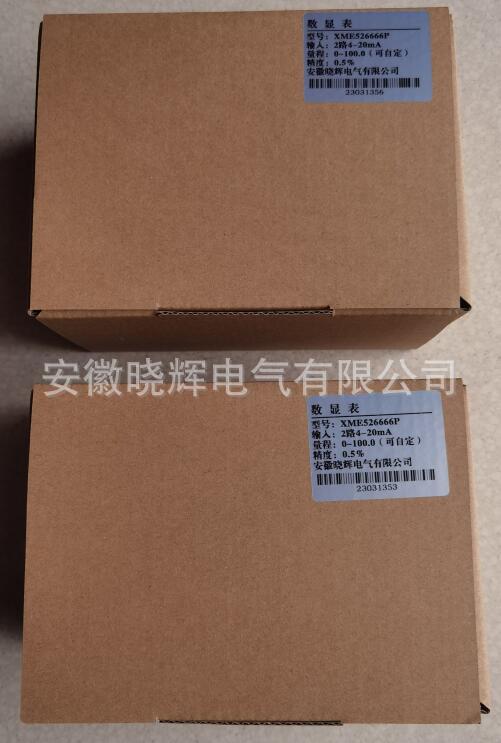

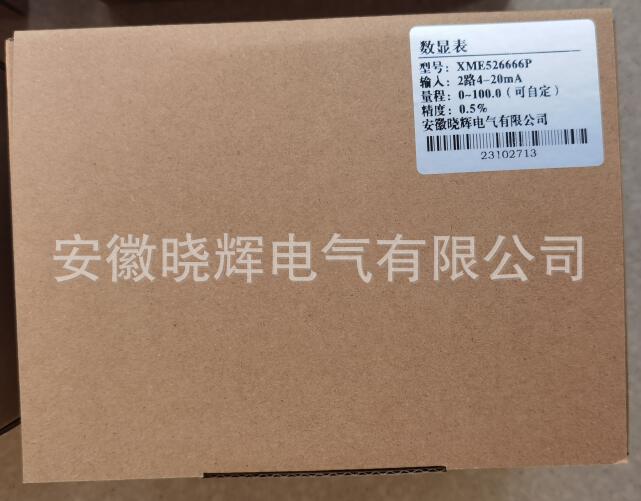

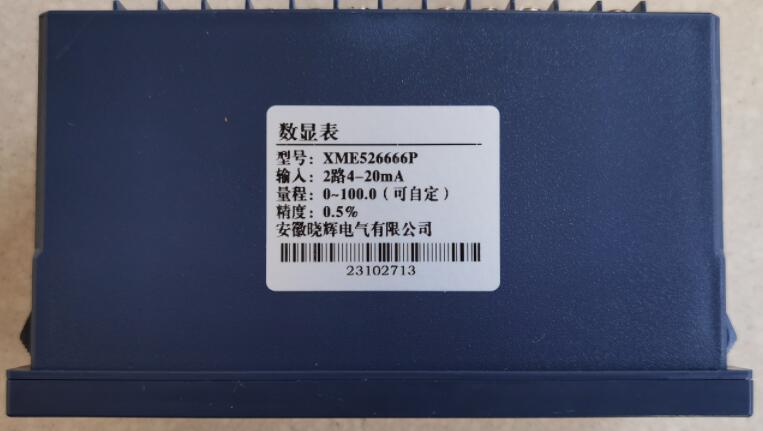

七、產品照片：
