一、概述：
XH1001型工業在線電導率儀是帶微處理器的水質在線監測儀。該儀表配置不同類型、不同常數的電導率電極，用于對水溶液的電導率值和溫度值進行連續監測和控制。
XH1001電導率儀用于電廠、石油化工、冶金、紙業、水處理、輕工電子等領域。如電廠冷卻水、補給水、飽和水、凝結水和爐水、離子交換、反滲透EDL、海水蒸餾等制水設備原水和產水水質的監測和控制。
電導率儀采用LCD液晶顯示屏；中文菜單操作；具有電流或電壓輸出，測量范圍自由設定，高低超限報警提示和兩組繼電器控制開關、遲滯量范圍可調；自動或手動溫度補償；
根據用戶需要可提供【流通式】【管道式】【沉入式】【法蘭式】等多種形式安裝流程的電導率電極。
二、工作原理與結構：
電導率儀測量原理：為避免電極極化，儀表產生高穩定度的正弦波信號加在電極上，流過電極的電流與被測溶液的電導率成正比，儀表將電流由高阻抗運算放大器轉化為電壓信號后，經程控信號放大、相敏檢波和濾波后得到反映電導率的電位信號；微處理器通過開關切換，對溫度信號和電導率信號交替采樣，經過運算和溫度補償后，得到被測溶液在25℃時的電導率值和當時的溫度值。
電導率儀溫度補償原理：電解質溶液電導率受到溫度變化的影響，需要進行溫度補償。弱的水溶液的溫度系數為2.00%℃，濃度越大，溫度系數越小。對較低濃度（1μS·cm－1）溶液的溫度系數不采用2.00%℃，而由用戶設置，范圍為0.00～9.99%。
電導率儀整套測量系統主要由XH1001型儀表（二次表）和電導率電極（一次表）兩部分組成，電極接觸被測溶液，儀表顯示被測水溶液的電導率值和溫度及工作狀態。
三 、技術參數規格：
1.測量范圍（量程可自由設置）：
電導率：0～20μS·cm-1 （K=0.01）；20～200μS·cm-1 （K=0.1）；
200μS·cm-1～4mS·cm-1 （K=1.0）；4～20.0mS·cm-1 ；（K=10.0）
20～100.0mS·cm-1 ；（K=30.0）
溫 度：－5～110℃；
2.分辨率：電導率：0.01μS·cm-1；0.01 mS·cm-1 ；溫 度：0.1℃；
3.儀表基本誤差：電導率：±1.0%F·S±1個字，溫度：±0.5℃；
4.電子單元自動或手動溫度補償范圍：0～110℃（基準溫度25℃）；
5.電子單元自動溫度補償誤差：±0.5%F·S；
6.電子單元穩定性：±0.2%F·S±1個字/24h；
7.電子單元的重復性誤差：≤0.2%F·S±1個字；
8.電子單元報警誤差：±1%F·S；
9.電子單元輸出電流誤差：±1%F·S；
10.信號輸出：0～10mA(負載電阻＜1.5KΩ)；4～20mA(負載電阻＜750Ω)；
0～5V,0～10V可選（需預定）；
11.兩組繼電器控制觸點：3A 240VAC，6A 28VDC或120VAC；
12.電源：220VAC±10%,50±1Hz，功率≤3W；
24VDC，功率≤1W（需預定）； 12VDC，功率≤1W（需預定）；
13.外型尺寸：96×96×130mm；
14.安裝方式：盤裝（嵌入式）； 開孔尺寸 ：91×91mm；
15.壁掛式：防進水壁掛箱尺寸：300（高）×200（寬）×167（深）mm；
16.儀表重量：0.6kg；
17.工作環境：
1）環境溫度：-10～60℃；
2）相對濕度：不大于90%；
3）除地球磁場外周圍無強磁場干擾。
|
電 導 率 |
0-30ms/cm（根據電極配置） |
|
分 辨 率 |
0.01/0.1/1 |
|
基本誤差 |
±1%F.S |
|
TDS |
0-15g/L |
|
分 辨 率 |
0.01/0.1/1 |
|
溫 度 |
-10-150°C（根據電極配置） |
|
分 辨 率 |
0.1℃ |
|
基本誤差 |
±0.3℃ |
|
溫補范圍 |
-10?150℃ |
|
溫度補償 |
自動或手動 |
|
穩 定 性 |
在常壓常溫下,每星期漂移＜2%F.S |
|
電流輸出 |
4?20mA，20?4mA，0?20mA（標配1路，選配2路） |
|
通訊輸出 |
RS485 MODBUS RTU |
|
控制觸點 |
兩組:3A 250VAC，3A 30VDC |
|
供電電源 |
85?265VAC，9?36VDC（選配，二選一），功率:<3W |
|
工作環境 |
除地球磁場外周圍無強磁場干擾 |
|
環境溫度 |
-10?60℃ |
|
相對濕度 |
不大于90% |
|
防護等級 |
IP54 |
|
儀器重量 |
0.5kg； |
|
外型尺寸 |
96x96x130mm |
|
開孔尺寸 |
91x91mm |
|
安裝方式 |
盤裝（嵌入式） |
四、安裝說明與接線：
控制器安裝
儀表可上盤嵌入安裝，開孔尺寸為 91×91mm。將儀表嵌入方孔中，用配置的支架固定即可。

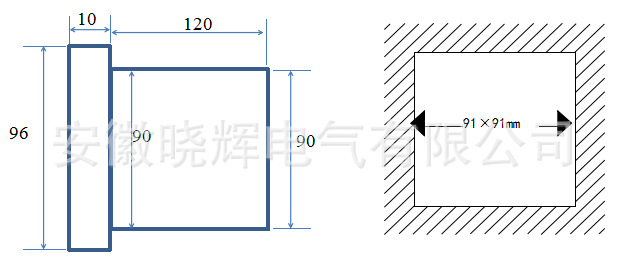

圖一 儀表外形尺寸、安裝開孔尺寸

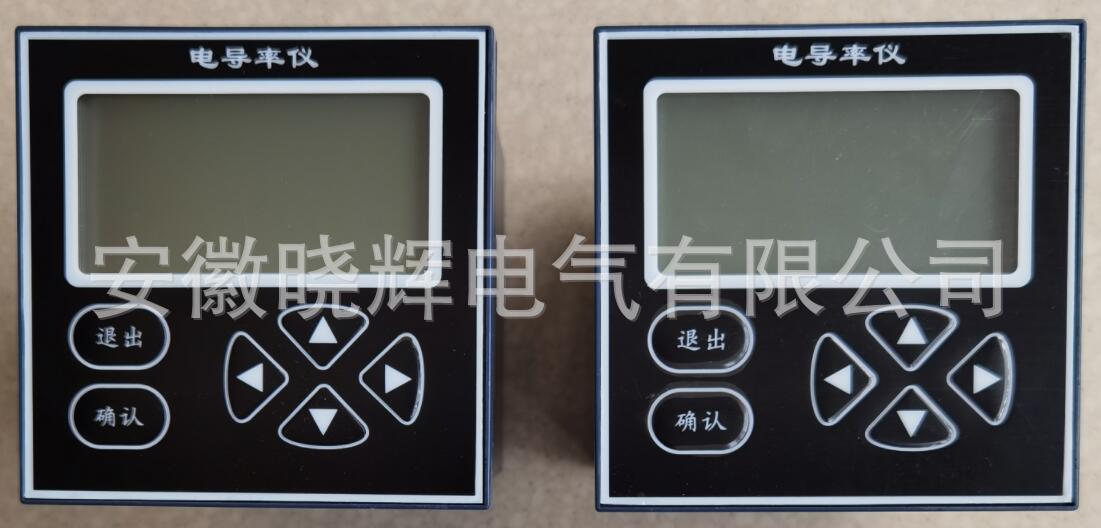

圖二 控制器俯視圖

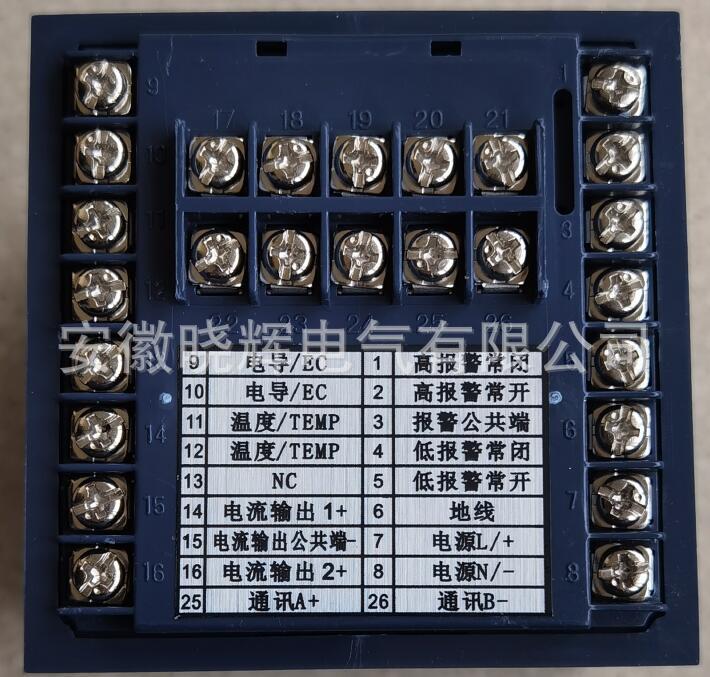

儀器接線連接
|
接線端子 |
功 能 |
接線端子 |
功 能 |
|
9 |
電極接線端（電導/EC） |
1 |
AHNC 高報警常閉 |
|
10 |
電極接線端（電導/EC） |
2 |
AHNO 高報警常開 |
|
11 |
電極接線端（溫度/TEMP） |
3 |
COM 報警公共端 |
|
12 |
電極接線端（溫度/TEMP） |
4 |
ALNC 低報警常閉 |
|
13 |
NC 空 |
5 |
ALNO低報警常開 |
|
14 |
電流輸出1+ |
6 |
FG 電源地線 |
|
15 |
電流輸出公共端－ |
7 |
電源L交流-火線/或直流＋ |
|
16 |
電流輸出2＋（選配） |
8 |
電源N交流-零線/或直流－ |
|
25 |
通訊A+ （選配） |
26 |
通訊B－（選配） |
電氣連接

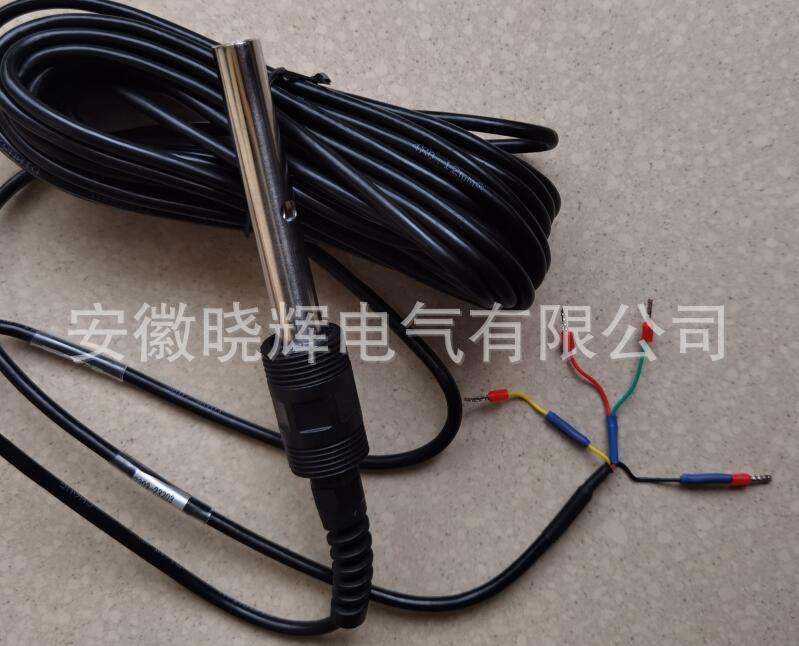

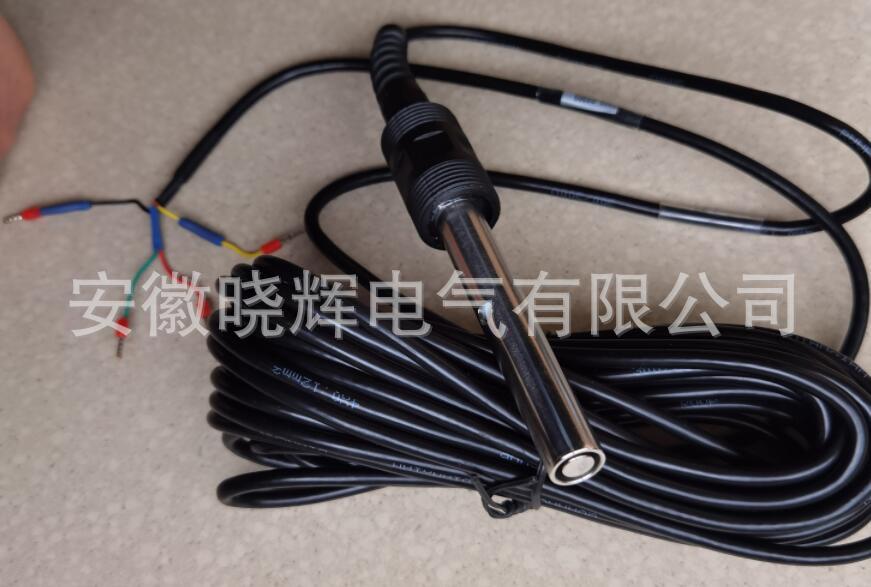

儀器與電導率電極的連接：供電電源、輸出信號、繼電器觸點與儀器尾部接線端的連接，電極固定的電纜線引線長度常規為5-10米，接線端部有帶標號的插針，將其插入儀器尾部字符匹配的接線端擰緊即可，溫度電極不區分正負。

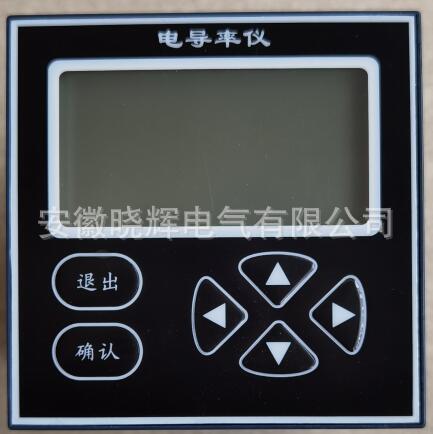

按鍵說明
按鍵操作提示：
短按：短按為按下后立即松開按鍵。（下文中不注明則為短按）
長按：長按為按下按鍵3秒后松開按鍵。
按?。喊醋榘聪掳存I不放，并在一段時間后加速，直到數據調整到用戶需要設定值時再松開按鍵。
屏幕顯示說明

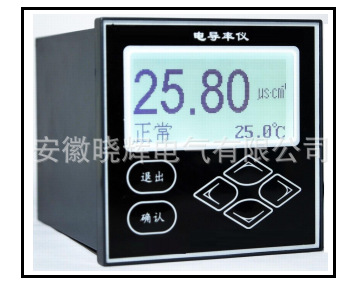

使用前應檢查所有的管路連接及電氣連接，接通電源后儀器顯示如下圖。
菜單結構
以下為該儀器菜單結構，按【Esc】鍵進入“主菜單”：
|
1.測量設置 |
電極設置 |
電極類型 |
電導率、總固體溶解度 |
|
電阻率、鹽度 |
|||
|
單位設置 |
μS/cm，mS/cm |
||
|
mg/L，g/L |
|||
|
KΩ/cm，MΩ/cm |
|||
|
電極常數 |
電導率儀出廠默認 |
||
|
溫度設置 |
溫度類型 |
NTC2.252kΩ |
|
|
NTC10KΩ |
|||
|
PT100（默認） |
|||
|
PT1000（默認） |
|||
|
溫度偏置 |
0.00（默認） |
||
|
溫度輸入 |
自動（默認） |
||
|
手動 |
|||
|
無 |
|||
|
單位設置 |
XXXX℃(攝氏度)（默認） |
||
|
XXXX℉(華氏度) |
|||
|
溫度系數 |
2.00（默認） |
||
（電導率） |
多點校準 |
|
|
|
多點校準查詢 |
|
|
|
|
現場校準 |
|
|
|
|
現場校準查詢 |
偏置調整 |
0.00（默認） |
|
|
|
線性調整 |
1.00（默認） |
|
|
3.警報設置 |
繼電器一 |
通道選擇 |
主測 |
|
溫度 |
|||
|
高低點設置 |
低報警 |
||
|
高報警（默認） |
|||
|
值設置 |
200000 μS/cm（默認） |
||
|
滯后量 |
0.0000 μS/cm（默認） |
||
|
繼電器二 |
通道選擇 |
主測 |
|
|
溫度 |
|||
|
高低點設置 |
低報警（默認） |
||
|
高報警 |
|||
|
值設置 |
0.00 μS/cm（默認） |
||
|
滯后量 |
0.00 μS/cm（默認） |
|
4.電流設置 |
電流一 |
通道選擇 |
主測（默認） |
|
溫度 |
|||
|
輸出類型 |
4?20mA/20?4mA/0?20mA |
||
|
上限值 |
20.00 μS/cm（默認） |
||
|
下限值 |
0.00 μS/cm（默認） |
||
|
電流二（選配） |
通道選擇 |
主測 |
|
|
溫度（默認） |
|||
|
輸出類型 |
4?20mA/20?4mA/0?20mA |
||
|
上限值 |
100.0℃（默認） |
||
|
下限值 |
0.0 ℃（默認） |
||
|
5.通訊設置 |
波特率 |
4800 Bps |
|
|
9600 Bps |
默認 |
||
|
19200 Bps |
|
||
|
校驗位 |
無校驗 |
默認 |
|
|
偶校驗 |
|
||
|
奇校驗 |
|
||
|
停止位 |
一位 |
默認 |
|
|
二位 |
|
||
|
網絡節點 |
1（默認） |
1?247 |
|
|
6.系統設置 |
語言設置 |
中文 |
|
|
顯示設置 |
顯示速率 |
1.低 2.標準 3.中 4.高 |
|
|
背光設置 |
30秒 |
||
|
1分鐘 |
|||
|
5分鐘（默認） |
|||
|
15分鐘 |
|||
|
30分鐘 |
|||
|
常亮 |
|||
|
對比度調整 |
|
||
|
密碼設置 |
|
無密碼（默認） |
|
|
產品序列 |
|
XXXXXXXXXX |
|
|
版本信息 |
|
VER6.3.00 |
|
|
恢復出廠 |
校準恢復 |
恢復校準數據 |
|
|
參數恢復 |
恢復參數設置 |
||
|
7.測試維護 |
電流校準 |
電流一 4mA |
|
|
電流一 20mA |
|
||
|
電流二 4mA |
|
||
|
電流二 20mA |
|
||
|
繼電器測試 |
繼電器一： 關 |
|
|
|
繼電器二： 關 |
|
五、維護與故障排除及注意事項：
維護
儀器根據使用的要求,安裝位置和工作情況復雜,為了使儀器正常工作,維護人員需要對儀器進行定期維護,維護時請注意如下事項:
1、安裝在室外請檢查儀器安裝箱體是否有漏水等現象;
2、檢查儀器的工作環境,如果溫度超出儀器的工作額定范圍,請采取相應措施, 否則儀器可能損壞或降低使用;
3、清潔儀器的塑料外殼時，請使用軟布和柔和的清潔劑清潔外殼,注意不要讓濕氣進入儀器內部;
4、檢查儀器顯示數據是否正常;
5、檢查儀器接線端子上的接線是否牢固,注意在拆卸接線蓋前應先將交流電源斷開。
儀表一年校驗一次，如用戶無條件可寄到我公司幫助校驗。電導電極可根據水樣的清潔程度確定清洗電極的維護周期，應確保電極內外表面無污穢沉積。對于不銹鋼電導電極、鉑金電導電極和石墨電導電極，如發現沾污時應及時清洗，用50%的溫熱洗滌劑（或家用肥皂粉）和尼龍毛刷刷洗，隨后用蒸餾水淋洗電極內部，確保內外電極表面無油脂沉積。切忌用手指觸摸電導電極；對粘著力強的沉積物可用2%稀鹽酸溶液清潔，然后用清水淋洗干凈；對于鉑黑電導電極，如發現沾污時應及時清洗，切勿使用毛刷或其它物質刷洗電極頭部，只需將電極頭部使用清水沖洗干凈即可；保持電纜線和接插頭的干燥以保障接觸可靠。
常見問題
|
序 |
現象 |
可能存在原因 |
解決方法 |
|
1 |
LCD顯示不亮 |
儀器或液晶屏幕供電故障 |
檢查電源線是否連接完好，若仍然存在顯示問題，需返廠維修。 |
|
2 |
沒有電流輸出 |
電流模塊故障或接線故障 |
請檢查電流輸出接線是否正確。請參照說明書中接線端子圖。若仍沒有電流輸出，需返廠維修。 |
|
3 |
儀器輸出電流與顯示電流不符合 |
電流輸出可能沒有進行正確的校準 |
請重新對20mA輸出進行校準。具體步驟可參考說明書第20頁電流校準。 |
|
4 |
數采儀或其他終端設備顯示輸出電流或數值與儀器顯示不符 |
儀器上下限設置以及電流輸出類型未設置或設置有誤 |
請檢查儀器內部或終端設備內部的的上下限設置及電流輸出類型。 |
|
5 |
測量顯示結果波動較大 |
電極接線錯誤或顯示速率設置小 |
檢查接線或適當增大顯示速率。 |
注意事項
尊敬的用戶，請在使用儀器時，注意以下幾個要點，以保證儀器的使用和準確度。
小心輕放，避免在使用中碰撞，掉落儀器。
避免在使用中機身接觸到水或其他液體。
不要將儀器長時間放置在陽光下，使用過后應裝好放在陰涼干燥通風的地方。
長時間不使用儀器需將電源拔除，以免發生意外。
本儀器不適合使用于惡劣的環境下，高溫低溫或有強烈磁場干擾的地方都有可能導致儀表損壞。
儀器一旦出現問題，請與經銷商或本公司聯系，不要自行拆卸儀器，如有拆卸，本公司不再負責保修。

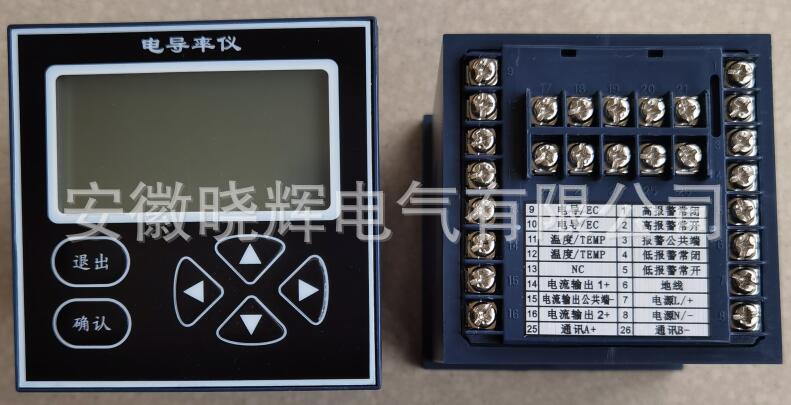

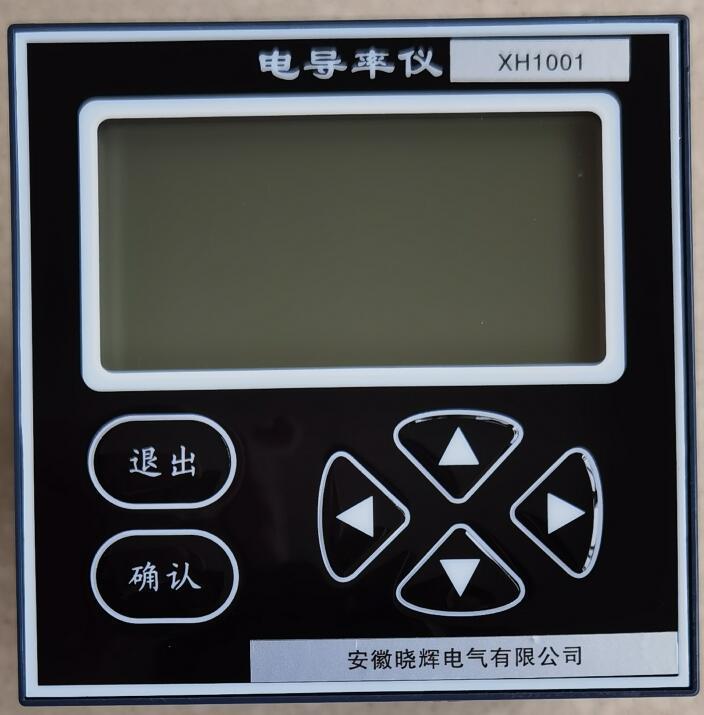

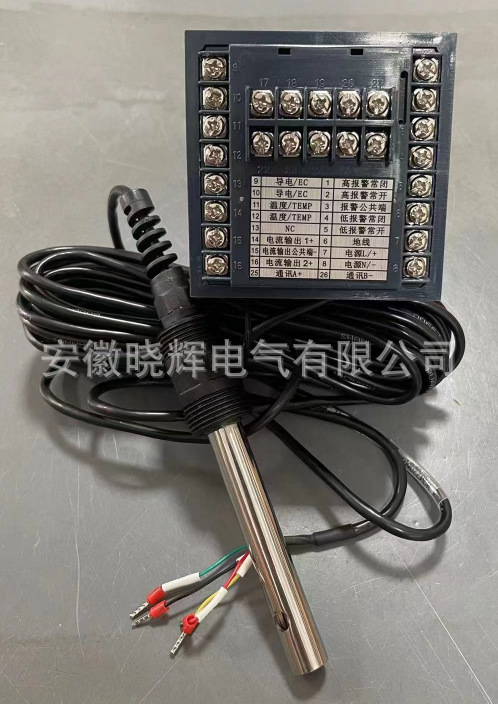

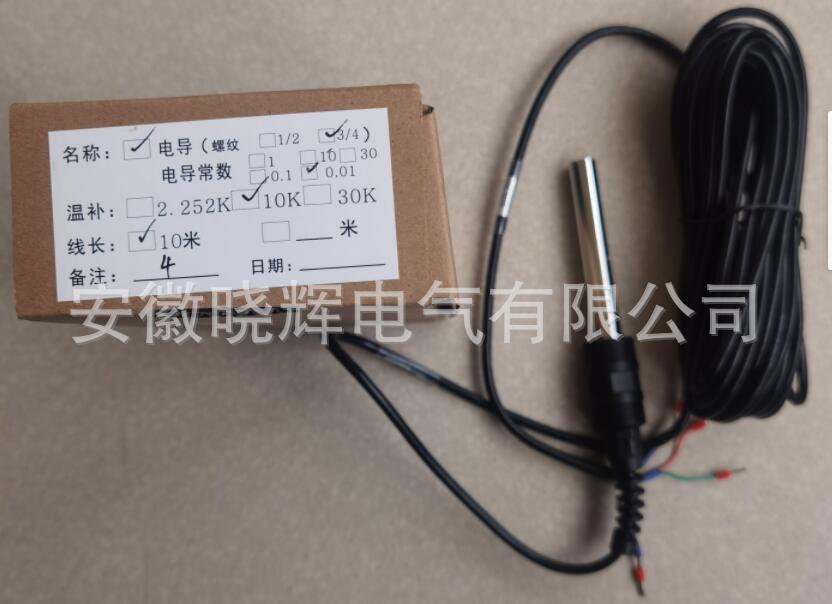

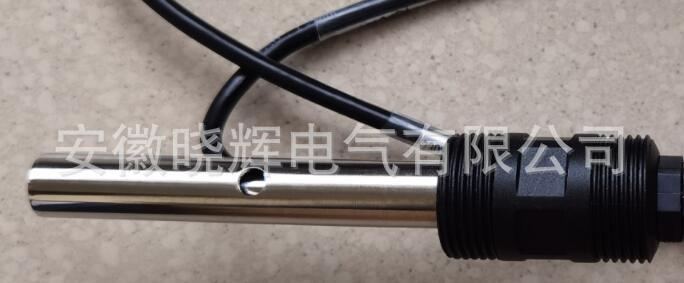

六、產品照片：
