一、概述：
HC-4型水位自控報警器、電極式水位自控報警器用于1-6T／h的蒸汽鍋爐的電控系統。它接受來自電極式水位計的水位電阻信號，能實現水位顯示、水位異常的聲光報警；并有水泵控制、危低停爐及高報警三路繼電器信號的輸出。
HC-4型電極式水位自控報警器還可以用于鍋爐除氧器水位控制以及各種水箱的水位控制。
HC-4型水位自控報警器、電極式水位自控報警器是在HQ-II、HC-III基礎上改進而成，除接線順序稍有變化外，工作性能相同，可可替換使用。
二、技術指標：
工作電源：AC220V±10％，功耗＜3W
環境溫度：-15℃～55℃
相對濕度：小于85％
外形尺寸：長X寬x高＝160x160x80mm
開孔尺寸：寬x高＝（152＋1）x（76＋1）mm
輸入信號：四極、由高到低分別為A、B、C、D，“地”應可靠接于水位計外殼。電極與“地”間的電阻有水小于20KΩ、無水大于60K時，本儀表將正常動作。
輸出信號：
①水泵角觸點 220VAC 5A，水位低于C時觸點閉合；水位高于B時觸點斷開。
②危低觸點：220VAC 3A，常開常閉用戶可以自選。
③高觸點：220VAC 3A，動作時觸點閉合（注：該項功能為附加功能，用戶需要時提出要求，并可選擇觸點形式）

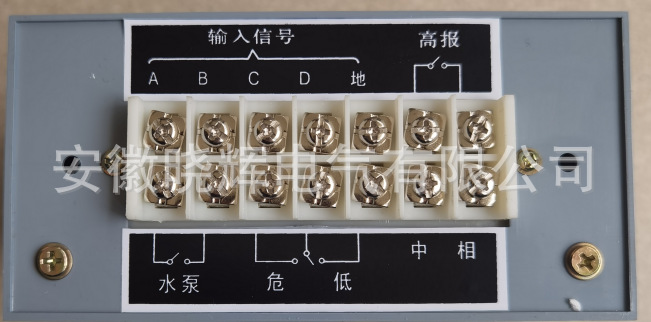

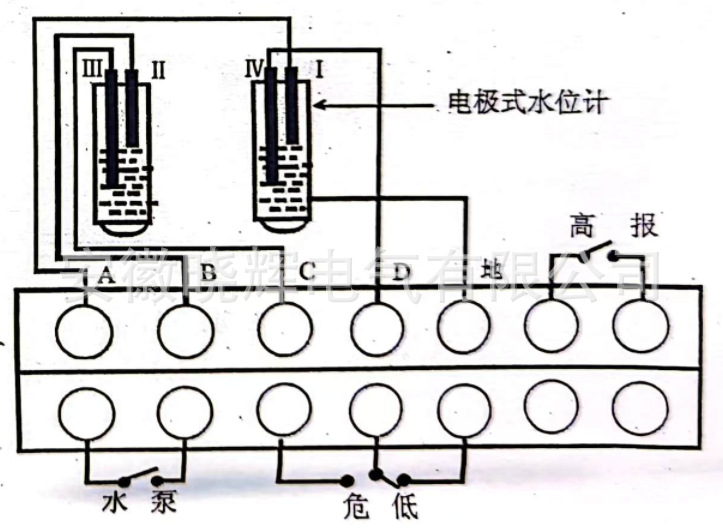

接線
三、測試及檢修方法：
將該儀表通電，不接輸入信號，儀表面板上水位指示燈不亮。危低指示燈閃爍，喇叭發出急促的報警聲，“泵開”燈亮，“水泵”觸點閉合?！案邎蟆庇|點斷開、“危低”常閉觸點斷開。
用導線將 “D ”與“地”短接，儀表面板上水位指示燈中D燈亮，表示水位達到D線。危低指示燈熄滅，停止聲光報警。“危低”常閉觸點閉合?！八谩迸c“高報”觸點同1。
用**根導線再將“C”與“地”短接，水位指示燈C 燈變亮，三個繼電器狀態同2。
用第三根導線將“B”與“地”短接，水位指示燈B燈變亮，水泵指示“泵關”，水泵繼電器斷開，其它電器同3。
用第四根導線將“A”與“地”相接，水位指示燈A燈變亮，“高報”燈閃爍，喇叭發出慢節奏報警聲?！案邎蟆庇|點閉合。其它繼電器狀態同4。
特別提醒用戶：正常使用過程中若本儀表出現異常，應先將水位計的電極引線與報警器分開，再用1-5步聚對儀表檢測，若無異常，說明是鍋爐上的水位計損壞。

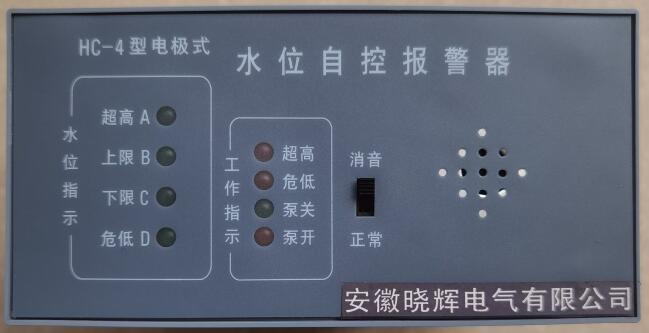

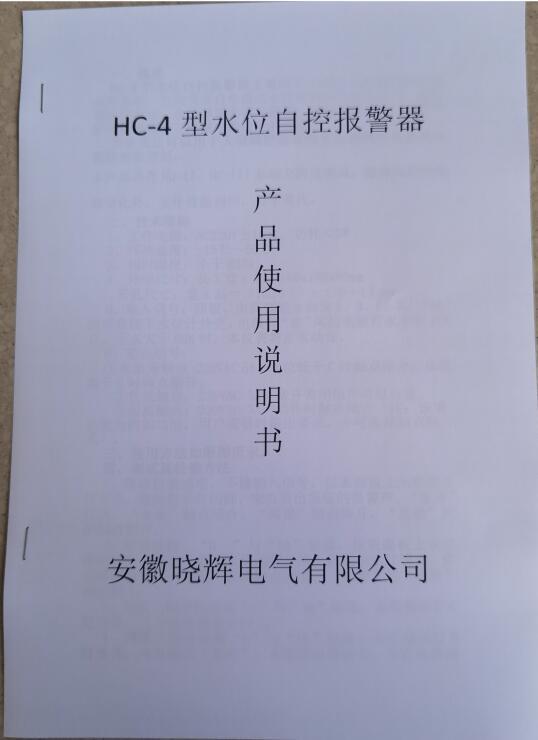

四、產品照片：
