一、概述：

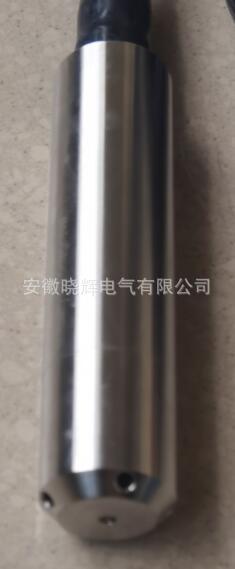

HK-09A投入式靜壓液位變送器、投入式液位變送器由高穩定測量機構和微處理器電路組成。當反應液位子的靜壓通過隔離膜片及灌充液的作用到測量膜片后;測量膜片產生微小變形，該變形由檢測電路轉換為電信號。
變送器數的調整及設定可由掛接到二線承統上的STT04/HHT275手操器或筆記本電腦/PC來完成，變送器具有自檢和自診斷等標準功能外，還可對多種附加功能進行組態，主要有自由編程變送函數、計數、*大值顯示、信號限值的存貯和PID調節。
投入式靜壓液位變送器、投入式液位變送器具有智能元件，進行環境全補償，精度高，穩定性好
HK-09A系列靜壓式液位變送器是利用液位變化產生的壓力變化使測量膜片產生位移量，經電路放大轉換為標準電流信號輸出的液位測量儀表。
HK-09A投入式靜壓液位變送器、適用于石油、化工、電力、冶金、、紡織、水利等行業的液位測量。其輸出標準信號接入二次表后可顯示液位并實施報警控制功能，還可接入計算機，實施網絡管理。
二、產品特點
HK-09A投入式靜壓液位變送器、液位變送器采用傳感器，配合高精度電子元件，經嚴格的工 藝過程裝配而成。它采用無中介液的干式壓力測量技術，發揮了陶瓷傳感器的技術優勢，使液位變送 器具有技術性能。它抗過載和抗沖擊能力強、溫度漂移小、穩定性高，具有很高的測量精度。
液位變送器都具有多種輸出信號、多種量程，多種過程連接形式及材料?？捎糜谑汀⒒?、電力、冶金、制藥、食品等許多工業領域，可適應工業各種場合及介質。
三、工作原理：
液體中某一點的靜壓力與該點到液面的距離成正比，即P=pgh其中 P-被測點的壓力(壓強)
p-介質密度
g-重力加速度
h-被測點到液面的高度
對已確定的被測介質p、g為常數，故被測點到液面的被測的位置的變化只與被測的壓力(壓強)有關
液位變送器就是通過測定被測點的靜壓力來確定液面位置的。請注意，被測液體的容器須通大氣，即是開放式的，不能密閉。否則測量結果就沒有意義
液位變送器配合我們的數字顯示儀即構成靜壓式液位計。液位變送器把測量的液位壓力信號傳輸至數字顯示儀，根據介質的比重等參數，顯示儀轉換并顯示對應的液位數值。
四、纜式靜壓液位變送器的構造及技術參數
工作電壓：(18~36) VDc(本安型變送器應配套相應的**柵，建議使用本公司生產的**柵)
輸出信號：(4~20)mA二線制
測量范圍：0~100m(*大)
精度：0.2、0.5
穩 定 性：0.1%FS
相對濕度：0~95%RH
大氣壓力:86~108KPa
允許溫度:常溫型
介質:-20~60C
環境:-20~70C
儲存:-40~80C
傳感器材料外殼: 不銹鋼1Grl8Ni9Ti
膜片96%氧化鋁
密封氟橡膠聚四氟乙烯
導氣電纜材料:聚氯乙烯與丁晴橡膠復合物
過程連接方式:外螺紋G11/2或法蘭

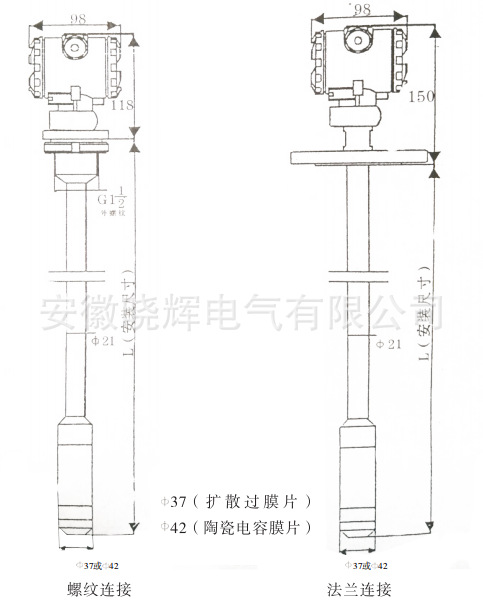

外形尺寸:(單位:mm）
五、訂貨時請注明下列參數：
A、類型
B、標準、防爆場合使用
C、過程連接材料及連接形式
D、傳感器材料及密封材料
E、安裝尺寸纜式:電纜長度L= ()米;
桿式:插入深度L=()米;
探頭到法蘭的距離)
F、測量量程
H、被測液體介質及密度
例:電容式纜式液位變送器
隔爆型，纜式，316L 外螺紋C11/2，電容式傳感器精度0.5級，量程0~40kPa、
液體介質:水
安裝尺寸:5米
測量深度:4米
液體介質:水
h=4米
I=5米
六、維護及故障處理：

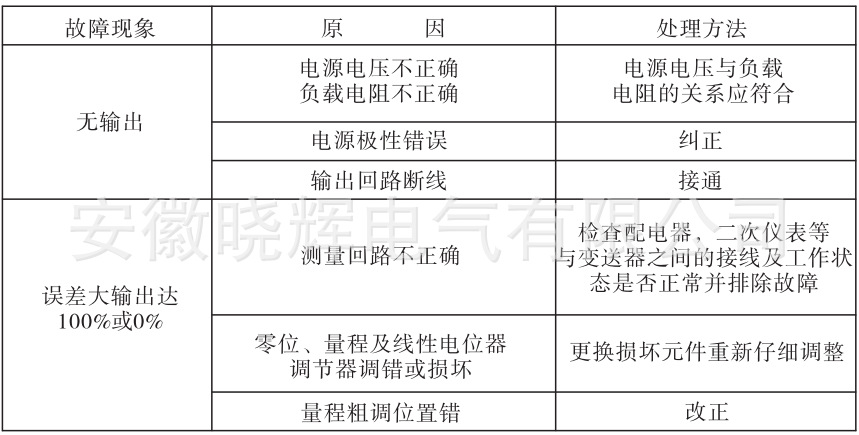

儀表運行后須對其基本特性進行定期檢查，校正零點。更換失效零件，排除產生的故障，以保證儀表運行正?？煽浚F將常見故障排除方法列表說明如下
七、產品安裝：
儀表的安裝(纜式、桿式)
靜壓液位變送器有G11/2螺紋及法蘭兩種標準的安裝方式
A、螺紋安裝:對于直接使用G11/2螺紋安裝的變送器，供貨時提供個G11/2圓螺母。
一般安裝可有兩種方式:
1、安裝位置已有G11/2螺紋。直接把液位變送器旋入即可，附帶的圓螺母可以不用，也可以旋上用以防松。
2、安裝位置無G11/2螺紋?？衫矛F有的中中50-60的光孔，或安裝帶有中中50-60孔的支架，裝上液位變送器，并旋上圓螺母固定。
B、法蘭安裝:標準供貨時法蘭的安裝尺寸符合DN50 GB9119.6~88
(注)如果安裝位置已有其它法蘭安裝孔，訂貨時請注明法蘭尺寸或對應的規格及標準號，以便滿足安裝要求。
注:直裝式靜壓液位變送器法蘭的安裝尺符合DN50GB9119.6~88用戶可直接安裝。
C、感壓頭可直接放在被測液體中，也可加配重后放入容器底部，或用自制的夾子固定在容器壁上，采用什么方法由用戶根據具體情況確定。應掌握的原則是保證測量頭的感壓孔不要被沉淀物堵死，使測量失效，如在岸邊測量，還可設置防波浪的隔板，以使輸出穩定。如用于測量糊狀物，則要保證測量頭處糊狀物不堵死測量頭的感壓孔。
D.不得隨意更換或改動可能影響防爆性能的元器件或結構。
