一、概述：
八通道溫度巡測報警儀、 LDDB-312/08S溫度巡測報警儀、智能巡回溫度檢測儀、多通道溫度巡檢儀XMD巡檢儀、八路溫度巡檢儀，XMD溫控儀，溫控巡檢儀適用于設備的軸溫、管道風溫和爐窯溫度等工業過程參數的巡回監測與報警控制。
八通道溫度巡測報警儀具有顯示、控制、變送、通訊功能，信號輸入。通過改變內部參數即可實現表一中任意信號類型的切換，八通道溫度巡測報警儀用于電力、冶金、化工、石化、造紙印染、釀造等領域。
二、產品特點：
1、對于電流電壓等線性輸入信號，儀表可對每路巡檢點量程和報警值分別調定；
2、使用熱電阻或熱電偶輸入信號，儀表可對每路巡檢點設置輸出量程(需定制)；
3、*大 16 路或 32 路(需定制)巡檢點輸入；
4、在工作中隨時可在定點方式和巡檢方式之間切換；
5、智能可編程聲控報警方式；
6、4 種模擬量輸出(*大值、*小值、平均值、即時值)即時值功能需要定制；
17、可設置對應三路巡檢點的連續模擬輸出（12 位）；
8、數字顯示部分可以顯示所有巡檢點測量值的算術平均值；
9、具有多種顯示模式，可滿足顧客的不同需求；
10、有功率分配 2-8 或 2-16 路時間比例調節器(需定制)；
11、有功率分配 2-8 路周波控制調節器(需定制);
12、16 個雙色 LED 指示燈分別指示每個點的上限報警狀態或下限報警狀態;
13、32 位雙色燈狀態可自定義外擴 32 個繼電器，實現對 16 路的上下限報警;
14、巡檢報警的雙邏輯方式
(1)、在分配給繼電器的巡檢點中只要有一路滿足報警條件繼電器就報警（默認）。
(2)、設置在該繼電器的巡檢點的信號全都滿足報警條件繼電器才吸合報警（需定制）該功能詳情可詢問廠家技術人員。
15、高速的巡檢，*高采樣速度：每路巡檢點采樣只需 20ms，16 路的巡檢點采樣一共只需 320ms。即在 1 秒內可進行三次巡檢。該功能需定制。默認情況下每路的巡檢采樣速度為 60ms。
16、四路巡檢儀表可同時分別顯示每路測量值，另可每路路切換方式顯示在大于四路的測量值。

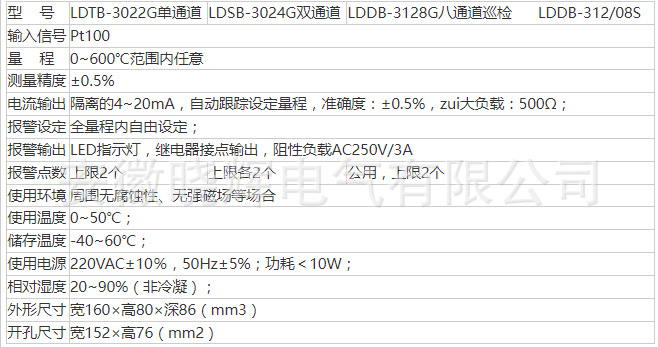

三、參數：
1、輸入信號種類
熱電偶型：K，E，S，B，J，T，R，N。
熱電阻型：Pt100,Cu50,Cu100,BA1,BA2,G。
直流電流：0～10mA，4～20mA 等各類 0～**mA 信號。
直流電壓： 0～5V，1～5V，0～20mV，等各類 0～**電壓信號。
遠傳壓力表及線性電阻：0～400Ω
2、輸入輸出阻抗及特性
模擬輸入阻抗：電流信號：≤100；電壓信號：≥500K；頻率信號：≥10K。
熱電阻外線電阻：≥10；熱電偶信號：≥100K。
模擬輸出驅動負載阻抗：電流信號：0～10mA≥1.5K；4～20mA≥750；
電壓信號：0～5V、1～5V 輸出阻抗≤1；
開關量輸出：交流 220V，3A(阻性負載)；
絕緣阻抗：50M 以上；
斷電后設置的參數保持時間：；
絕緣強度：交流電壓 1500V、1 分鐘；
3、精度等級
A：0.1 級（（0.1%FS））；B：0.2 級；C：0.5 級（常規）；
熱電偶冷端溫度自動補償；熱電阻外接電阻自動補償；
線性信號輸入時，小數點位置可選擇 0～3 位，并可零位遷移；
測量分辨率：1 個*小計量單位；
4、顯示范圍：－1999～9999（可設置各種形式的小數點）；
5、輸出形式
開關量輸出：可有五只繼電器觸點輸出，四個用于報警輸出。一個用于斷阻、斷偶
輸出。（*多可有 32 只繼電器輸出），觸點容量 AC220V/3A 或 DC24V/3A（阻性負
載），可有八種不同的報警組合用于任意控制各巡檢點路數的上下限報警；
模擬量輸出：可模擬輸出控制量或巡檢點測量值中的*大值或*小值或平均值或即時值 1～3 路過程量輸出或控制量輸出或輸出巡檢點中測量值的*大值、*小值、平均
值或即時值。0～10mADC、4～20mADC 分辨率為 12 位 D/A。
6、控制輸出（繼電器接點容量）：AC220V/3A（阻性負載）；
7、外供電源：220VAC/50Hz 變壓器電源、220VDC 開關電源或 24VDC 開關
電源；
8、工作環境條件
環境溫度：0～50℃,溫度變化±10℃，誤差增加<1/2 準確度；
相對濕度：5～85％RH；
電源電壓及頻率：AC220V±10％，50Hz±2.5Hz；
消耗功率：≤6VA；
9、儀表絕緣電阻：電源端子－儀表外殼>100M；
10、報警方式：上限、下限、值等七種報警方式；
11、報警不靈敏區：1～255 個測量單位，小數點隨儀表測量設置變化；
12、儀表外形結構尺寸(mm)：80×160、160×80、96×96；
13、開孔尺寸(mm)：76×152、152×76、92×92；
三、產品型號：

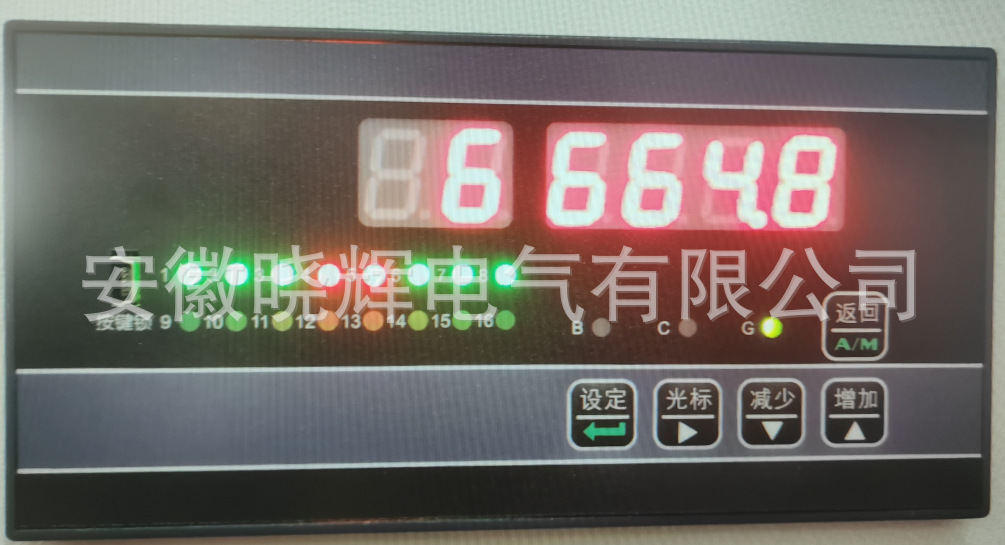

四、面板說明與按鍵定義：

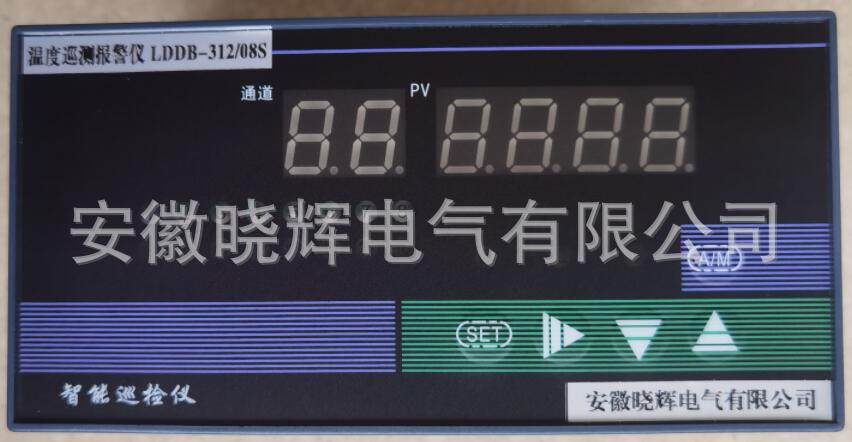

1、數碼顯示
雙數顯顯示：在工作過程中，兩個數碼管顯示儀表巡檢點或(有雙色 LED 指示燈時不安裝)顯示儀表報警點及報警點的上下限狀態。
在設置過程中，雙數顯分別顯示設定值及設置參數。
四數顯顯示：在工作過程中，4 個數碼管默認顯示當前四個巡檢點的測量值（可切換顯示）。
在設置過程中，數碼管顯示設定值及設定參數；數碼管也可以顯示所有巡檢點測量值的算術平均值。

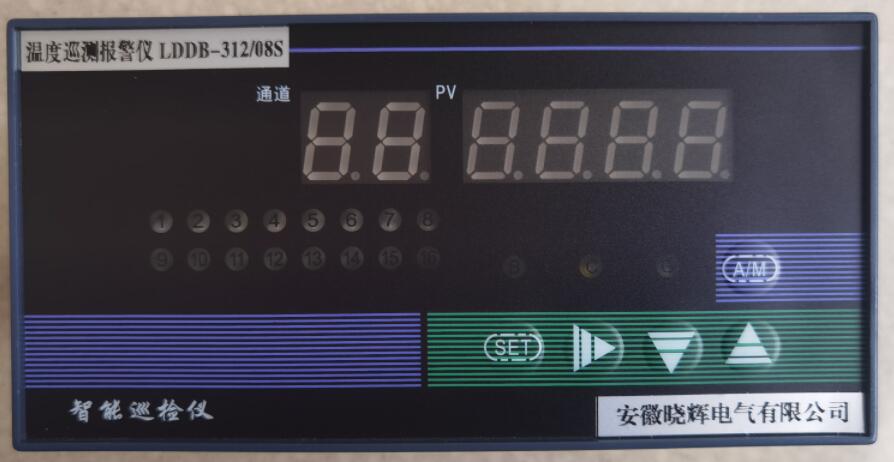

2、指示燈
LED－A 為第 一控制量 SP1 狀態指示燈(有雙色燈功能時無本燈)
LED－E 為第 二控制量 SP2 狀態指示燈(有雙色燈功能時無本燈)
LED－B 為第三控制量 SP3 狀態指示燈
LED－C 為第四控制量 SP4 狀態指示燈
LED－G 為定點狀態指示燈
LED－H 為定點狀態下掃描指示燈
當巡檢點的輸入信號滿足相應的控制量的報警條件時，儀表報警，同時對應各控制量的報警燈亮起。
如選裝雙色燈，16 個雙色 LED 指示燈分別指示每個點的報警狀態，紅色用于指示上限報警，綠色用于指示下限報警。無報警時顯示燈不亮。
在定點狀態下，若再按一下 MAN 鍵停止掃描則 H 燈亮起，若只是用加鍵做定點，則 H 燈不亮起。
3、光柱：
選擇帶四光柱的顯示時，4 根 40 線光柱顯示當前 4 路巡檢點的測量值。
4、按鍵定義
SET：設定鍵，在運行狀態按該鍵，進入設定狀態；在設定狀態下按確認當前操作數并修改內部寄存器的值，功能選擇菜單向下移動一步，調出提示符及相應參數。當該鍵與 MAN 鍵同時按下，則退出設定。
▲：位移鍵，在設定狀態下按該鍵，小數點向右移一位，小數點閃爍位為當前設定。
▼：減鍵，在設定狀態按該鍵，當前設定位數字減 1 個字。若設控制碼時，原位遞減；設定位為工程量時，原位遞減并自動產生向高位的借位。若按鍵不放，二秒鐘后數字按指數方式速度變化；雙模擬條時，為第 二條模擬條顯示方式轉換。定點狀態下，按減鍵可解除定點狀態。
▲：加鍵，在設定狀態按該鍵，當前設定位數字加 1 個字。若設定位為控制碼時，原位遞加；設定位為工程量時，原位遞加并自動產生向高位的進位。若按鍵不放，二秒鐘后數字按指數方式速度變化。在巡檢過程中，按下該鍵可將工作狀態的顯示從巡檢狀態切換到定點狀態。
MAN：手自動鍵，在設定狀態按該鍵，不修改內部寄存器的值，功能選擇菜單向上移動一步，調出提示符及相應參數。若與 SET 鍵同時按下，則立即退出設定。同時在顯示的定點狀態下，再按一下手自動鍵可使儀表的掃描工作狀態從巡檢方式切換到定點狀態。
5、顯示模式
本表有多種顯示模式：
單數顯+4 根 40 線單色模擬條，單數顯顯示當前點的測量值；
4 根 40 線光柱顯示 4 路巡檢點的測量值（顯示路數可切換）
單數顯＋16 個雙色燈
單數顯顯示當前點測量值，16 個雙色燈顯示各路巡檢點的上下限報警情況。
單數顯＋2 個雙位數顯
單數顯顯示當前點測量值，2 個雙位數顯分別顯示當前巡檢點和掃描點報警。
三排數顯：三數顯對應顯示 3 路的測量值(可分別設置小數點和量程)
四排數顯：四數顯對應 4 路的測量值(可分別設置小數點和量程)
五、儀表的操作：
1、菜單功能設置：智能巡檢控制儀有以下客戶使用菜單
B 菜單：功能參數設置菜單
C 菜單：使用參數設置菜單操作說明
D 菜單：通用參數設置菜單操作說明
B、C、D 菜單為用戶使用菜單
2、菜單操作方法
儀表采用動態菜單按鍵操作，B、C 兩個二級菜單（用戶、操作工菜單）。B 菜單設置相關參數，可用密碼對參數設置進行保護。C 菜單用于現場操作，可以設置部分在 B菜單中允許設置的參數，為方便用戶的使用操作，凡是與訂貨內容無關的設置參數不會在 B 菜單中出現，即使出現，也不接受對參數的修改。
3、使用準備

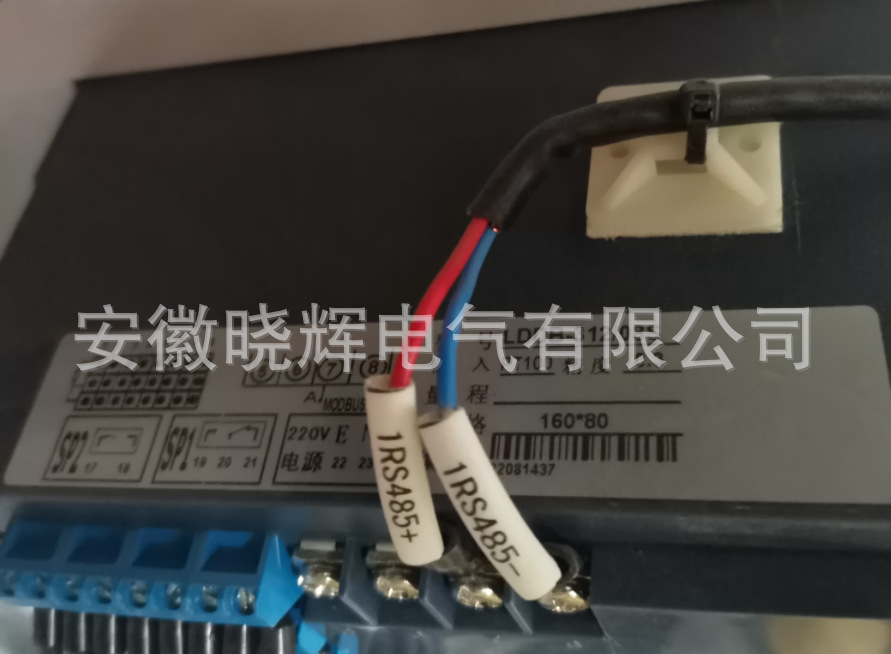

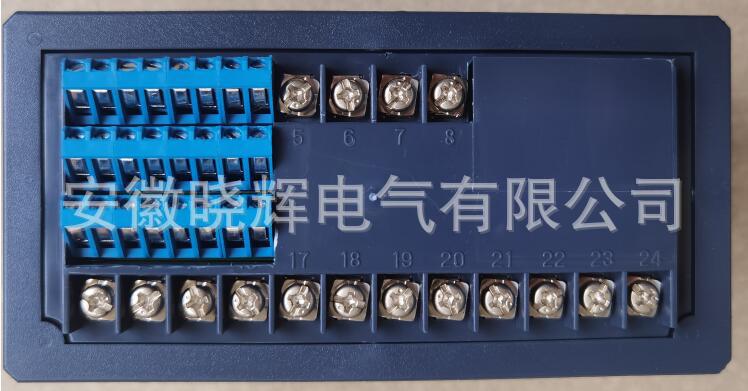

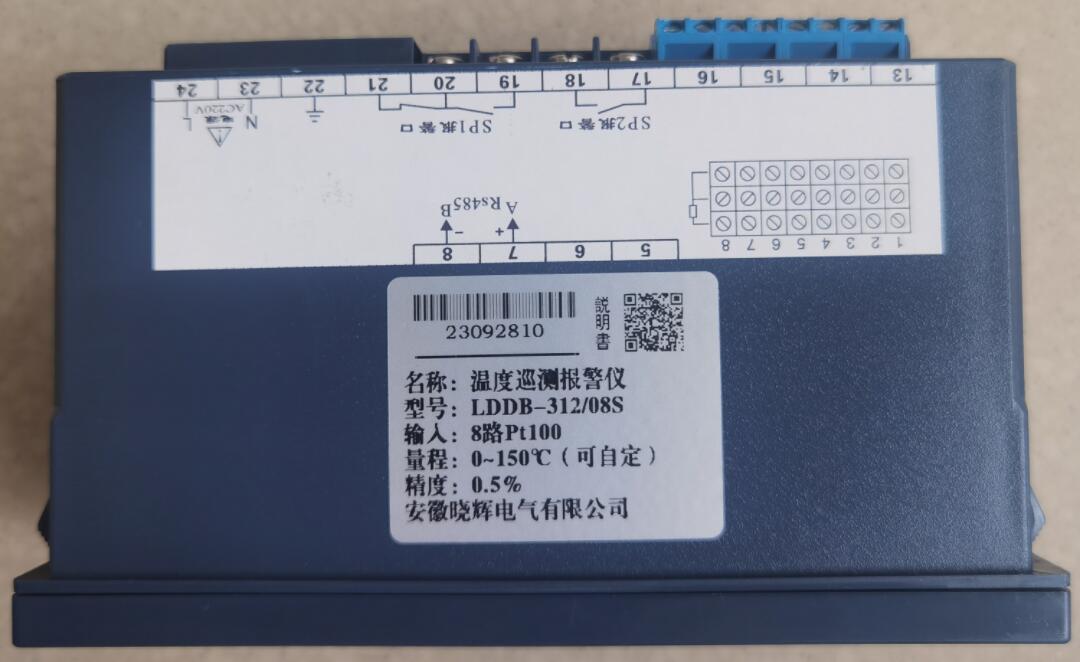

①、按接線圖連接好儀表的電源線，輸入、輸出連接，開啟電源。
②、儀表接通電源后，顯示“JC－”，顯示測量值，若沒有輸入相應的信號或斷阻
斷偶，數字閃爍或顯示“oFF”。
4、基本操作流程
進入 C 菜單：按一下 SET 鍵，進入 SP1 功能設置狀態，即進入 C 菜單。接下來，每按一下 SET 鍵，程序下行一步，同時對設置的參數進行確認。每按一下 MAN 鍵，程序上行一步，對剛設置的參數不確認。對每項參數可通過位移鍵、加鍵和減鍵對相關內容進行修改。一直下行，直到出現 END，再按 SET 鍵，就返回測量狀態?；蛟谠O置過程中同時按下 SET 鍵和 MAN 鍵也可立即返回測量狀態。
進入 B 菜單：按一下 SET 鍵，進入 SP1 功能設置狀態，即進入 C 菜單。此時按MAN 鍵，進入設定準備狀態，此時顯示 SEL，默認密碼 555。此時不改變密碼；按一下 SET 鍵，返回測量狀態。若此時將 555 改為 B 菜單密碼 587（可由客戶要求修改），按一下 SET 鍵，進入 B 菜單。接下來，每按一下 SET 鍵，程序下行一步，每按一下MAN 鍵，程序上行一步，對每項參數可通過位移鍵、加鍵和減鍵對相關內容進行修改。一直下行，直到出現 END，再按 SET 鍵，就返回測量狀態。或同時按 SET 鍵和 MAN鍵也立即返回測量狀態。若輸入 D 菜單的密碼 359，就可進入 D 菜單了，菜單中的操作方式同上。（只有在需要使用 D 菜單功能時才可進入）。
