一、概述：
熱電阻一體化溫度變送器聲光報警器、 聲光一體化溫度變送器報警器XH-XET100-540、聲光一體化熱電偶溫度變送器報警器、產品以數碼管方式顯示溫度值，帶有兩路繼電器報警，4-20mA電流信號輸出等功能。
熱電阻一體化溫度變送器聲光報警器、適合無人值守并需要自動進行加熱控制的場所。用戶可通過按鍵任意設定溫度的報警上下限，測量溫度范圍等。該系列產品抗干擾能力強。是集成了溫度測量、報警輸出、模擬量輸出和現場顯示為一體的產品。加裝聲光報警器可以現場聲光報警發出報警聲音及閃光提醒。
熱電阻一體化溫度變送器聲光報警器、XH-XET100-540聲光一體化溫度變送器報警器、熱可應用于石油、化工、冶金等部門腐蝕和非腐蝕性液體和氣體測量與控制。
智能化菜單，界面簡單，讓生產更輕松。
系統級處理器，讓產品更穩定，更可靠。
產品支持熱電偶輸入10種。
產品支持熱電阻輸入2種，涵蓋了絕大部分溫度傳感器。
任意設置變送輸出范圍，方便現場修改變送器輸出范圍。
兩路繼電器報警輸出，可自由設定報警上下限。
二、技術數據：
工作電源：DC 24V
測量精度：±0.2%FS±1字
整機功耗：≤30mA
信號范圍：10種熱電偶，2種熱電阻（見下表2）
輸出信號：二線制4-20mA
報警輸出：兩路繼電器
采樣速率：5次/秒
顯示范圍：-1999～9999
顯示方式：0.56英寸高亮紅色LED顯示
溫度漂移：60PPm/℃
工作溫度：-10～50℃
相對濕度：≤85％RH，無強腐蝕性氣體
三、外形尺寸面板及接線：
，輸入密碼：3001）
|
參數提示符 |
參數說明 |
參數范圍 |
出廠值 |
備注 |
|
|
Inp |
Inp |
輸入類型選擇 |
見表2 |
PT100 |
注1 |
|
Bsl |
Bsl |
變送低限值 |
-1999～9999 |
0.0 |
注2 |
|
Bsh |
Bsh |
變送高限值 |
-1999～9999 |
300.0 |
注3 |
|
Flt |
Flt |
濾波系數值 |
0～5 |
0 |
注4 |
|
Cof |
Cof |
單位選擇 |
C,F |
0 |
注5 |
|
Psb |
Psb |
零點偏移值 |
-1999～9999 |
0 |
注6 |
|
FSK |
FSK |
放大系數值 |
2.000～1.600 |
1 |
注7 |
|
PAL1 |
PAL1 |
第 一路報警功能選擇 |
0000～1114 |
0002 |
注8 |
|
AL1 |
AL1 |
第 一路報警值 |
-1999～9999 |
60 |
注9 |
|
HAL1 |
HAL1 |
第 一路報警回差值 |
-1999～9999 |
0 |
注10 |
|
D1 |
D1 |
第 一路報警延時時間 |
0～1000 |
0 |
注11 |
|
PAL2 |
PAL2 |
第 二路報警功能選擇 |
0000～1114 |
0002 |
注12 |
|
AL2 |
AL2 |
第 二路報警值 |
-1999～9999 |
60 |
注13 |
|
HAL2 |
HAL2 |
第 二路報警回差值 |
-1999～9999 |
0 |
注14 |
|
D2 |
D2 |
第 二路報警延時時間 |
0～1000 |
0 |
注15 |
|
END |
END |
退出提示 |
|
|
注16 |
注2：BSL：變送低限值，即輸出4mA對應的顯示值。
注3：BSH：變送高限值，即輸出20mA對應的顯示值。
例如標定完成后將BSL和BSH分別設置為0000和1000，則模塊在顯示值為0000的時候輸出4mA，顯示1000的時候輸出20mA。
注：bsl和bsh參數用于設置變送器模擬量變送輸出的上限和下限。
注4：FLT：濾波系數值。0表示沒有濾波，參數值越大濾波越大，顯示與輸出越穩定，但是滯后也越大。
注5：COF：單位選擇，C～℃，F～℉。
注6：PSB：零點偏移值，用于零點顯示調節（顯示值=測量值+Psb）。例如儀表到現場后零點顯示數值為000.1，可調節此項設為-00.1。調節后儀表顯示值為0000。
注7：FSK：放大系數值，用于滿點顯示調節（顯示值=測量值xFsk+Psb）例如儀表在現場滿點顯示數值為250.0，需要顯示值為300.0可將參數值調節為1.2，調節后儀表顯示值為300.0。參數只改變顯示值與變送值無關。
注8：PAL1：第 一路報警功能，千位默認為0，修改為1時表示開啟異常報警功能，百位：默認為0，修改為1時表示開啟上電報警無效，十位：默認為0，修改為1時表示開啟繼電器反動作功能，個位：默認為0，為關閉報警功能，設為1時為上限報警，表示測量值超過報警設定值時報警，設為2時為下限報警，表示測量值低于報警設定值時報警。
注9：AL1：第 一路觸發報警設定值，需配合PAL1使用。
例1：當報警值（AL1）設定為60時若有PAL1=0001,則當測量值超過60時觸發報警；
例2：當報警值（AL1）設定為60時若有PAL1=0002,則當測量值低于60時觸發報警；
注10：HAL1：第 一路報警回差值，實際解除報警時的數值與報警設定值之間的差值。
例3：在例1的條件下，若設定回差值（HAL1）為5時，在觸發報警后，測量值要低于55才解除報警。
例4：在例2的條件下，若設定回差值（HAL1）為5時，在觸發報警后，測量值要高于65才解除報警。
若回差設置為HAL1=0，則沒有回差功能。
注11：D1：第 一路報警延時時間，當到達報警觸發或解除條件與實際觸發或解除報警之間的延時。
例9：在例3的條件下，設定報警延時值d1=3。
PAL1=0001時，則當測量值超過60之后再過3秒才開始報警。
觸發報警后，當測量值低于55之后再過3秒才解除報警。
具體示意圖見報警參數組說明。
（AL1=60,HAL1=5,D1=3）
越上限報警(測量 值高于報警值觸發報警)
當（測量值≥AL1)時，報警。
當[測量值<（AL1-HAL1）]時，報警解除。
2．下限報警———PAL1/PAL2：報警方式:0002
（AL1=60,HAL1=5,D1=3）
越下限報警(測量值低于報警值觸發報警)
當（測量值≤AL2)時，報警。
當[測量值>（AL2-HAL2）]時，報警解除。
表2
|
參數提示符 |
傳感器類型 |
測溫范圍 |
備注 |
|
|
K |
K |
K型熱電偶 |
-200～1300 |
內部阻抗 1M |
|
E |
E |
E型熱電偶 |
-200～900 |
|
|
S |
S |
S型熱電偶 |
-50～1600 |
|
|
R |
R |
R型熱電偶 |
-50～1600 |
|
|
J |
J |
J型熱電偶 |
-200～1200 |
|
|
B |
B |
B型熱電偶 |
350～1800 |
|
|
N |
N |
N型熱電偶 |
-50～1200 |
|
|
T |
T |
T型熱電偶 |
-200～400 |
|
|
WR1 |
WR1 |
WRE3-25型熱電偶 |
0～2300 |
|
|
WR2 |
WR2 |
WRE5-26型熱電偶 |
0～2300 |
|
|
WR3 |
WR3 |
用戶定制型 |
0～2300 |
|
|
P100 |
PT100 |
PT100型熱電阻 |
-200.0～600.0 |
恒流輸出 0.2mA |
|
CU50 |
CU50 |
CU50型熱電阻 |
-50.0～150.0 |
|
|
|
|
其他定制類型 |
|
|
參數設定方式：
設定要點：

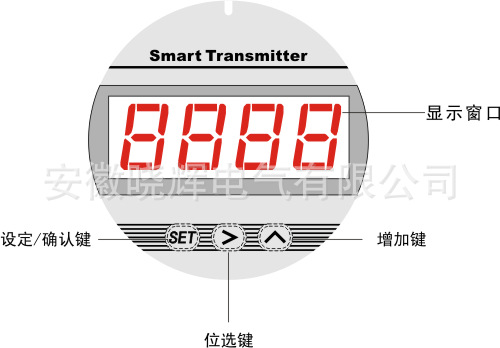

鍵，進入設定狀態；
位選鍵、增加鍵
，或參數向下選擇鍵
設定新參數；
鍵，確認。
五．附錄應用舉例：
例1：
制作智能溫控器，PT100熱電偶型溫度傳感器，
溫度范圍：0～100℃
電源供電：DC24V
變送輸出：4-20Ma
報警方式：兩路繼電器下限報警
報警溫度：60℃
報警延時：5S
則可以選擇GW105。操作方法如下：
（1）接線：見下圖
1)將交流220V電源接在端子“220VAC”。
2)將電流表正極接到“mA+”，將電流表負極接到“mA-”。
3)將第 一繼電器控制接到“AL1”。
4)將第 二繼電器控制接到“AL2”。

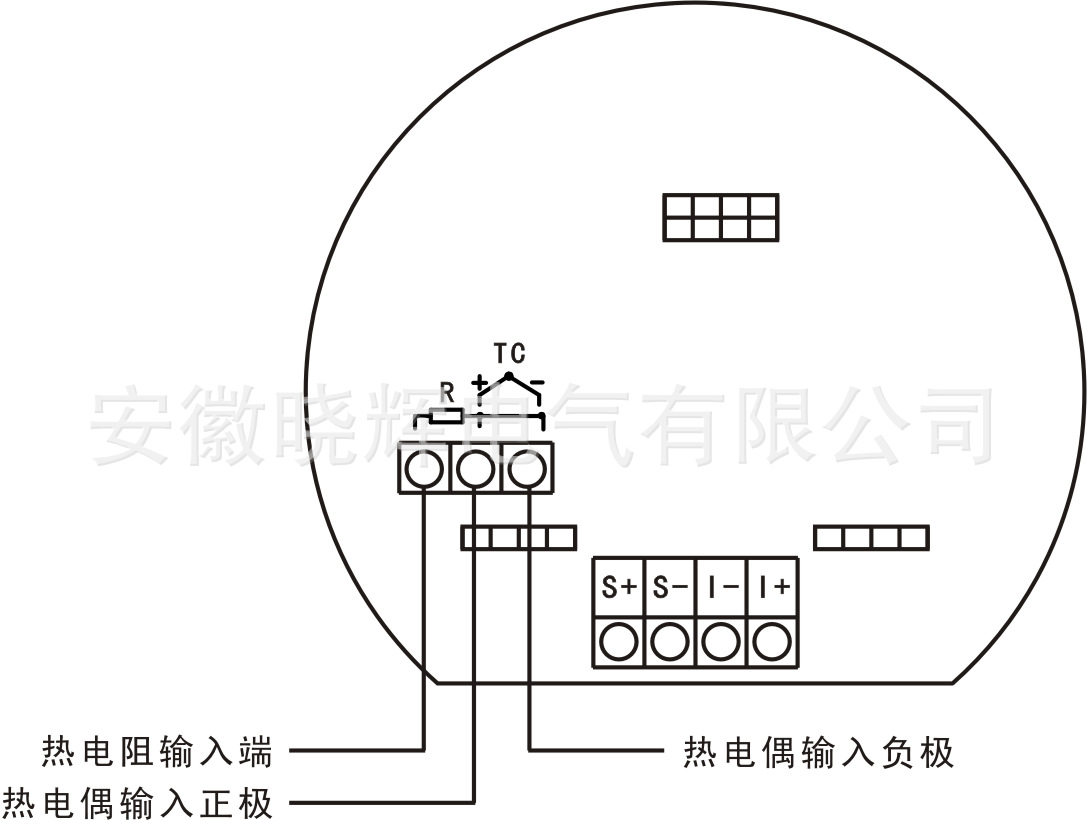

5)將“TC+”和“TC-”端接在熱電阻傳感器的一端。（熱電阻接線）
6)將“R”接在熱電阻傳感器的另一端。（熱電阻接線）
7)將“TC+”接在熱電偶正極，“TC-”接在熱電偶負極。（熱電偶接線）
電源和控制接線圖
熱電阻接線圖
熱電偶接線圖
（2）設置用戶參數：
1）.按
鍵進入密碼輸入界面，輸入密碼“3001”， 按鍵進入菜單。
2）.這時顯示“INP”，按鍵進入菜單，按
鍵調節菜單至“P100”，按
鍵保存并退出。
3）.同上方法，參數設置如下：Bsl=000.0，Bsh=100.0，實現了000.0～100.0℃對應輸出 4～20mA 的變送輸出范圍。
4）.將PAL1和PAL2=0002，設定報警方式為下限報警。
5）.將AL1和AL2=0060，設定報警溫度值為60℃。
6）.將D1和D2=0005，設定報警延時為5S。
7）.修改好參數，接好傳感器后，若在0℃時顯示值為0.2，100℃時顯示值為80.2，可按上面步驟將參數設置如下：Psb=-00.2，Fsk=1.25，實現了顯示值0.0～100.0的測量顯示范圍。
鍵進入密碼輸入界面，輸入密碼“3001”， 按
鍵進入菜單。
鍵保存并退出。3）.Bsl=000.0，Bsh=200.0，實現了0.0～100.0℃對應輸出 4～20mA 的變送輸出范圍。4）. PAL1=0001，第 一通道設定報警方式為上限報警。
