一、概述：
振動、溫度、油位三參數組合探頭TM-3CS-23振動溫度油位、振動溫度油位三參數組合探頭型一體化三參數組合探頭、振動溫度油位組合變送器、TM-3CS-23型一體化三參數（油溫、油位、振動）組合探頭，是一種非總線結構的型組合探頭。它可以直接與風機監控器"配接，實現單臺設備監控。也可以與多種二次儀表，或計算機數據采集測控系統(DCS、PLC等)連接使用。
三參數（溫度、油位、振動）組合探頭是冷卻塔風機監控系統中一種非總線結構的通用型組合探頭。它可以直接與三參數監控儀配接，實現單臺設備監控。也可以與多種通用二次儀表，或計算機數據采集測控系統(DCS、PLC等)連接使用 。冷卻塔風機是生產企業的重要設備,在長期、惡劣的運行環境中，難免產生部件腐蝕、缺油磨損、材料疲勞，從而引起零部件松動、摩擦加劇、動不平衡、抖動增大等現象,若不能及時發現處理,將引起軸承燒毀、機件損壞,甚至葉片斷裂的事故。
冷卻塔風機關鍵的運行指標是機械振動參數。根據“標準化組織ISO-2372標準”對該類設備安監測的規定：風機各部位運動摩擦部件所產生的復雜振動監測量，應該是與振動能量成正比的振動速度的真值（RMS）；振動探測的頻帶范圍應滿足10～1000HZ；而振動方向的探測則應當是三方位的。
這種應用于風機減速箱運行監測的組合探頭，在其內部分別集成了測量油溫、油位、振動信號的傳感、轉換和變送電路，直接輸出相對應的4～20mA標準電流信號，可以配接各種二次儀表或計算機數字采集監控系統 。
探頭內的溫度測量使用了半導體集成傳感器；油位測量采用了熱導式傳感原理；用于振動測量的磁電式傳感器可以直接獲取機械振動的速度信號，經放大器、帶通濾波器、數值（RMS）變換器，將帶寬內的復雜振動波形進行數值轉換，由電壓/電流驅動電路產生4～20mA輸出 。
該組合探頭為小型一體化全不銹鋼防腐結構，輸出傳送方式具有長線抗干擾能力，加上良好的密封和抗震防爆措施，使其能夠在測量現場惡劣環境下長期在線工作 。是目前現代工業、國防、科研、的設備監測單元。
二、 振動溫度油位三參數組合探頭特點：
振動溫度油位三參數組合探頭TM-3CS-23E型一體化三參數組合探頭，三參數組合探頭，是用于冷卻塔風機監控系統中，這種應用于風機減速箱運行監測的組合變送器，在其內部分別集成了測量油溫、油位、振動信號的傳感、轉換和變送電路，直接輸出與這些參量對應的4～20mA標準電流信號，可以配接數顯表或計算機數字采集監控系統。
TM-3CS-23振動溫度油位組合變送器、探頭溫度測量使用鉑電阻傳感器和半導體集成器件；油位測量采用了電容式傳感原理；用于振動測量的傳感器，直接獲取機械振動的加速度信號，經放大器、帶通濾波器、一次積分、真數值（RMS）變換器，將帶寬內的振動波形進行真值轉換；油位、溫度、振動各產生4～20mA輸出。
三、技術指標參數：
溫度測量特性
潤滑油溫度測量范圍：0～100℃， 溫度測量綜合誤差：±1℃
油位測量特性：
潤滑油油位測量范圍：-10～40 mm（0 mm處為減速箱正常油位下油限位置），油位測量綜合誤差：±5mm
初上電時需穩定預熱約2分鐘,響應阻尼時間約1分鐘,被測介質須是非導電性介質。
振動測量特性：
振動測頻范圍：10～300HZ,振動測量線性誤差≤1%FS。
振動測量范圍：振速 0～20 mm /s ，測量輸出與振動速度的真值（RMS）成正比
信號輸出特性：
有源電流型輸出;DC/4～20mA, 要求無源電阻性負載。
供電特性：
工作電壓：DC/24V±2V，空載工作電壓：DC/18V，高保護電壓：DC/30V 額定電流：DC/80mA,大瞬時工作電流150mA，內設電壓極性反接保護。
環境特性：
環境溫度范圍：20～80℃
環境濕度范圍：（端口使用704硅橡膠密封）
四、產品安裝外形尺寸與接線：
振動溫度油位三參數組合探頭TM-3CS-23一體變送器、振動溫度油位組合變送器、探頭是以外螺紋形式，安裝于風機減速箱的螺紋安裝孔中，探桿插入減速箱內，從而獲取減速箱中潤滑油溫度、潤滑油油位和箱體振動信號，完成變送輸出。螺紋規格和探桿插深需在定貨時申明。
TM-3CS-23振動溫度油位組合變送器、由于現場潮濕環境，產品出廠時配接5芯雙層屏蔽電纜，接頭做了防進水處理，電纜接線顏色對應關系如下：
紅色：+24V電源；
黑色：公共端COM；
電纜屏蔽線：接大地；
棕色：振動輸出；
藍色：溫度輸出；
灰色：油位輸出；
接線按出廠產品接線標簽為準
外型和安裝結構
三參數組合探頭為不銹鋼全封閉防進水結構，重量約0.8kg ，探頭是以外螺紋形式，安裝于風機減速箱的螺紋安裝孔中，探桿插入減速箱內，從而獲取減速箱中潤滑油溫度、潤滑油油位和箱體振動信號，完成變送輸出。螺紋規格和探桿插深需在定貨時說明。

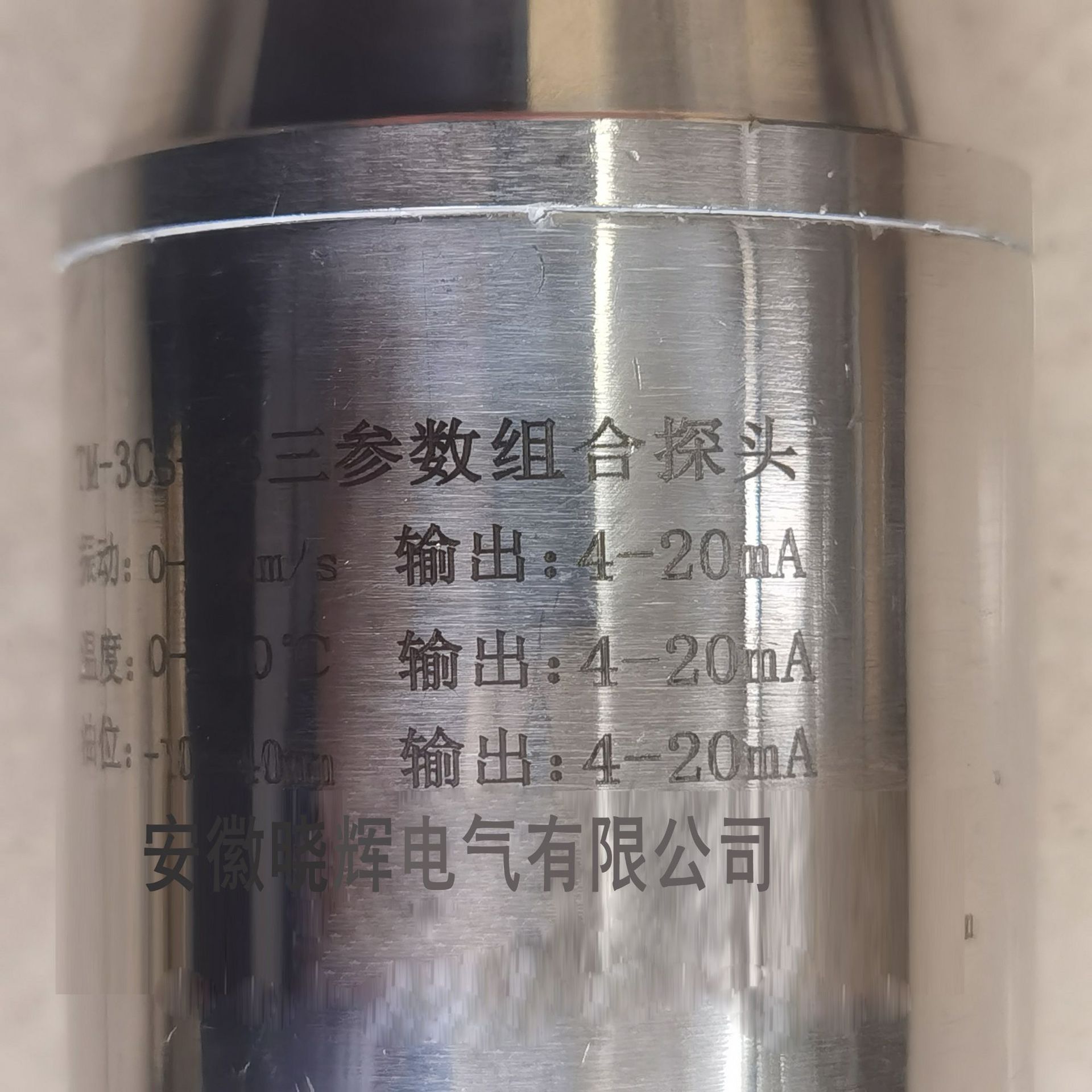

五、產品照片:
