一、概述；
變頻手操器、手操器、操作器采用ASIC 芯片及制造技術，將常規儀表的硬件接口電路和模塊化的儀表軟件，高度集成于 ASIC 中，從而達到高可靠、穩定性好、功耗低的工業儀表設計標準。儀表具有組態功能，所有軟件模式可通過按鍵操作組態，組態方式對用戶開放，可以構成各種復合測量調節功能。通訊功能，能通過儀表的芯片接口與計算機連接，計算機通過軟件可實時采集儀表的參數。操作器能與本公司生產的 PID 調節器配套使用外，同時也能與 S 系列智能調節器、KMM、KMS 單回路調節器、DCS 調節控制系統相配，作為主機故障及維修的后備手操單元。
變頻手操器、操作器、手操器在系統中的安裝位置處于調節器與電動執行機構之間（D 型操作器不需要伺服放大器，控制電動執行機構的強電部分已安裝在手操器儀表內），當手操器處于自動狀態時，電動執行機構的控制交給上位機或調節器；當手操器由儀表面板上的手/自動鍵(MAN 鍵)切換到手動狀態時（或是由遠程指令開關 EM1、EM2、切換到手動狀態時），電動執行機構的指揮權交給手操器，此時手操器用加鍵或減鍵直接控制電動執行機構；（也可通過“遠程手動增”或“遠程手動減”來控制電動執行機構，此功能需定制。）。手操器還具有完備的手/自動狀態信號輸出，使得調節器、手操器、電動執行機構等組成的系統能實現手/自動無擾動切換。
變頻手操器、手操器、操作器儀表內置 2 路 16A(可定 40A)雙向大功率可控硅及采用光電過零隔離控制電路， 較傳統的觸點控制更為可靠。手操器另有 1 個開關量輸出，用于給上位機或調節器的手 /自動狀態，以便實現手動狀態時的閥位跟蹤及手自動無擾切換。 手操器內有一個負責監控輸入部分斷線的識別系統，測量輸入部分出現不可預料的故障，儀表會立即停止對電動執行機構的強電控制輸出部分，保持斷線前控制量的模擬 量輸出及位式控制的狀態，手操器的所有顯示部分出現閃爍，手操器的自動功能停止運 作，可以通過手自動鍵切換到手動狀態繼續以手動方式控制電動執行機構，在手動方式時閃爍暫時停止，待故障排除后手操器可以切換到自動方式。
二、產品特點：
輸入信號可任意選擇各種模擬輸入
測量輸入信號可進行開方及小信號切除
閥位反饋輸入、輸出值 0％～100.0％可轉換為 100.0％～0％
閥位反饋輸入信號可任意選擇(各種線性輸入)
3 路模擬輸出(可分別選控制量、給定值、閥位反饋量)
8 個開關量輸出(正反轉輸出、堵轉故障輸出、給定輸入報警輸出、閥位反饋輸入報警輸出、手動狀態輸出等)
儀表直接控制交流電機的正反轉
具有遠程手自動控制和操作臺硬手操功能
自動檢測對電動執行機構的堵轉時間設置(默認為 6.4 秒, 堵轉時間可選擇 0～25.4 秒), 堵轉故障輸出報警信號為 J6 繼電器
和上位機實現“手動”/“自動”無擾切換功能。
三、技術參數：
1、輸入信號種類
直流電流：0～10mA，4～20mA。
直流電壓：0～20mV，0～100mV，0～500mV，0～5V，1～5V。
2、輸入輸出阻抗及特性
模擬輸入阻抗：
電流信號：≤100Ω；電壓信號：≥500KΩ. 模擬輸出驅動負載阻抗：
電流信號：0～10mA≥1.5KΩ；4～20mA≥500Ω。
電壓信號：0～5V、1～5V 輸出阻抗≤1Ω。
開關量輸出：交流 220V，3A(阻性負載)。
正反轉電信號輸出：16A 可控硅或 40A 可控硅可選
絕緣阻抗：50MΩ以上。
絕緣強度：交流電壓 1500V、1 分鐘。
3、精度等級：0.5 級；0.2 級。
線性信號輸入時，小數點位置只可選擇 0~3 位，并可零位遷移；
測量分辨率：1 個小計量單位
4、顯示范圍：－1999～9999（可設置小數點）
5、輸出形式
位式控制：可有四只繼電器觸點輸出，觸點容量 AC220V/3A 或 DC24V/3A（阻性負載），
模擬量輸出：0~10mADC、4~20mADC 分辨率可為 12 位 D/A，可以為 1~3 路過程量輸出或控制量輸出。
模擬量輸出：模擬量輸出可實現手自動雙向切換和“正/反”作用調節選擇，（反作
用是指設定值>測量值時，控制輸出增大；正作用是指設定值<測量值時，控制輸出減?。?；
6、變送輸出精度：±0.2％FS。
7、控制輸出（接點容量）：繼電器 AC220V/3A；16A 可控硅或 40A 可控硅；
8、工作電源：220VAC/50Hz 變壓器電源、220VDC 開關電源
9、工作環境條件
環境溫度：0～50℃,溫度變化±10℃，誤差增加<1/2 準確度
相對濕度：5～85％RH。
電源電壓及頻率：AC220V±10％，50Hz±2.5Hz。
消耗功率：≤6VA。
10、儀表絕緣電阻：電源端子/儀表外殼>100MΩ
11、外形尺寸(mm)：80×160、160×80、96×96、72×72、96×48
開孔尺寸(mm)：76×152、152×76、92×92、68×68、92×45

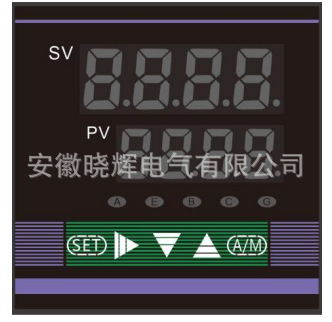

四、面板說明與按鍵設置：
上排數碼管顯示:反饋信號0~50.0Hz
下排數碼管顯示:手動控制輸出0~50.0Hz
設定鍵:在設置狀態下按下,確認當前操作并保存修改的數值,并進入下一步。
光標鍵:在設置狀態下，小數點向右移一位。
增加鍵:手動控制時，每按一次增加一個字，長按可快速增加。減少鍵:手動控
制時，每按一次減少一個字，長按可快速減少。
返回鍵:在設置狀態下，按一下該鍵，可退回上一個菜單，與設定鍵同時按，
可直接退出設置。
本手操器出廠已設置，用戶可直接使用，按增加/減少鍵手動控制輸出0~50Hz,在下排顯示。反饋
0~50Hz,在上排顯示。
設置
按一下設定鍵，再按一下返回鍵，顯示SEL“555”,將“555”改為“587”，按設定鍵進入下一步。
五、產品的使用：
1、儀表實際接線以儀表后殼接線為準！
2、菜單操作方法
儀表采用動態菜單按鍵操作，B、C 兩個二級菜單（儀表工、操作工菜單）。B 菜單設置相關參數，可用密碼對參數設置進行保護。C 菜單用于現場操作，可以設置部分在B 菜單中允許設置的參數，為方便用戶的使用操作，凡是與訂貨內容無關的設置參數不會在 B 菜單中出現，即使出現，也不接受對參數的修改。
3、使用準備
（1）、按接線圖連接好儀表的電源線，輸入、輸出連接，開啟電源。
（2）、儀表接通電源后，顯示“JC－”，進入自檢，顯示測量值，若沒有輸入相
應的信號或斷阻斷偶，數字閃爍。
4、基本操作流程
進入 C 菜單：按一下 SET 鍵，進入 SP1（或 SP）功能設置狀態，即進入 C 菜單。接下來，每按一下 SET 鍵，程序下行一步，每按一下 MAN 鍵，程序上行一步，對每項參數可通過位移鍵、加鍵和減鍵對相關內容進行修改。一直下行，直到出現 END，再按 SET 鍵，就返回測量狀態?；蛟谠O置過程中同時按下 SET 鍵和 MAN 鍵也可立即返回測量狀態。
進入 B 菜單：按一下 SET 鍵，進入 SP1（SP）功能設置狀態，即進入 C 菜單。此時按 MAN 鍵，進入設定準備狀態，此時顯示 SEL，默認密碼 555。
此時不改變密碼；按一下 SET 鍵，返回測量狀態。若此時將 555 改為 B 菜單密碼587（可由用戶要求修改），按一下 SET 鍵，進入 B 菜單。接下來，每按一下 SET 鍵，程序下行一步，每按一下 MAN 鍵，程序上行一步，對每項參數可通過位移鍵、加鍵和減鍵對相關內容進行修改。一直下行，直到出現 END，再按 SET 鍵，就返回測量狀態。或同時按 SET 鍵和 MAN 鍵也立即返回測量狀態。
六、各個功能的實現及運作方式：
校準給定輸入（儀表出廠已校正，一般情況下不要進入此菜單）
操作器上電 3 分鐘，給定輸入端接入 20mA（常規儀表 4-20mA 輸入時）或 5V（其他儀表 1-5V 或 0-5V 時），在自動狀態下，按 SET 鍵，顯示 SP 或 SP1），按 MAN鍵，顯示SEL、555，將 555 改為 1555，按 SET 鍵一下，出現 End，再按 SET 鍵直至正常自動狀態，此時先按住光標鍵再同時按減少鍵，即現場標定了給定輸入的滿度，再給給定輸入端接入 4mA（常規儀表 4-20mA 輸入時）或 OV/5V（其他儀表 1-5V或 0-5V 時），按上述操作，先按光標鍵再同時按減少鍵，即現場標定了給定輸入的零點。
校準閥位反饋輸入（儀表出廠已校正，一般情況下不要進入此菜單）
操作器上電 3 分鐘，閥位輸入端接入 20mA 電流信號或 10mA，在自動狀態下，按 SET 鍵，顯示 SP 或 SP1），按 MAN 鍵，顯示 SEL、555，將 555 改為 4728，按SET 鍵一下，出現 End，再按 SET 鍵直至正常自動狀態，此時先按住光標鍵再同時按增加鍵，即現場標定了閥位輸入的滿度，再給閥位輸入端接入 4mA 按上述操作，先按光標鍵再同時按增加鍵，即現場標定了閥位輸入的零點。
外控方式（第 二控制方式）設置，若要改變手操器的第 二控制，根據儀表的型號在 B 菜單的 PID 參數中設置外控 EM1、EM2，然后在 SPC 按以下方式設置。
SPC=AB（參數為兩位）。
B=0,1,8,9 外控 EM1、EM2 均作為故障方式，撤消后均保持手動方式。
B=2,3 為外控 EM1 時，儀表進入手動狀態且面板的 MAN 鍵無效。并顯示SP 值,當外控 EM2 撤消后且 EM1 外控無效時，返回自動狀態。
B=4 為外控 EM1 時，儀表進入自動狀態且面板的 MAN 鍵無效(儀表的輸入正常)；外控 EM1 撤消后儀表進入手動狀態，面板的 MAN 鍵功能可以切換;當外控 EM2時，儀表進入手動狀態且面板的 MAN 鍵無效并顯示 SP 值,外控 EM1 撤消后儀表進入手動狀態，面板的 MAN 鍵功能可以切換。
B=5 為外控 EM1時，儀表進入手動狀態且面板的 MAN 鍵無效；外控 EM1
撤消后儀表進入自動狀態，面板的 MAN 鍵功能可以切換;當外控 EM2 時，儀表進入手動狀態且面板的 MAN 鍵無效并顯示 SP 值,外控 EM1 撤消后儀表進入手動狀態，
面板的 MAN 鍵功能可以切換。
B=6 控制碼 2 和 4 的功能合成
B=7 控制碼 2 和 5 的功能合成
注:上述 EM1、EM2 對應主板 J01 的 A 與 B 腳,外控端時與 PID 菜單有關。
同時 PID 所控制的 EM1、EM2 與儀表的具體型號有關。若設置中有技術問題請與公司技術部門聯系。
設置儀表的堵轉功能的堵轉時間
該堵轉時間是在 B 菜單的 dFd 中設置的，范圍是 0.1s～25.4s，若設置的值大于25.4 則無堵轉功能。需先將 B 菜單的 In 設置為 16，然后才可在 B 菜單中出現并設置dFd 參數。
輸入信號的抗干擾設置抗干擾參數默認設置為 5，若現場的輸入信號有干擾，可參照附表中的說明。
設置所需要的抗干擾模式。一般情況下若需要抗干擾，又不清楚干擾源的具體情況，則可將儀表的抗干擾設置在 31～40 之間。

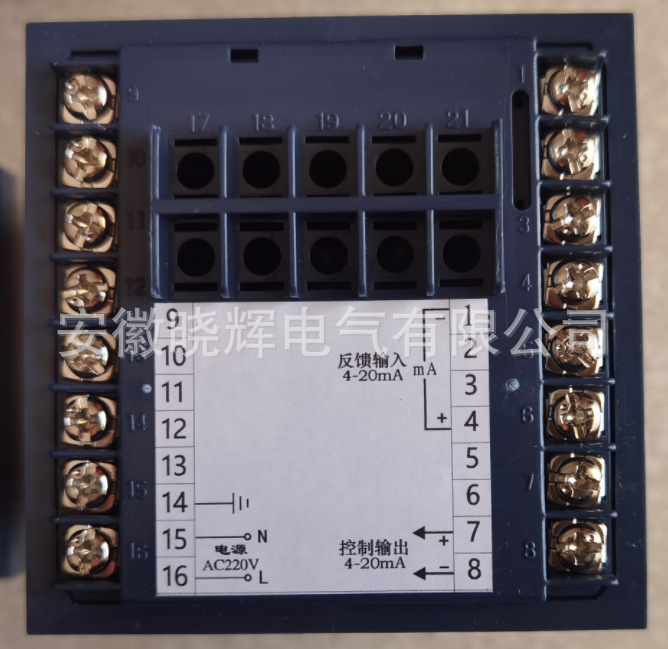

七、產品接線：
附表 5：常規儀表接線
（本說明書給出的為常規接線圖，當儀表功能與常規接線圖相沖突時，請以實物為準！）
96×96mm 接線圖

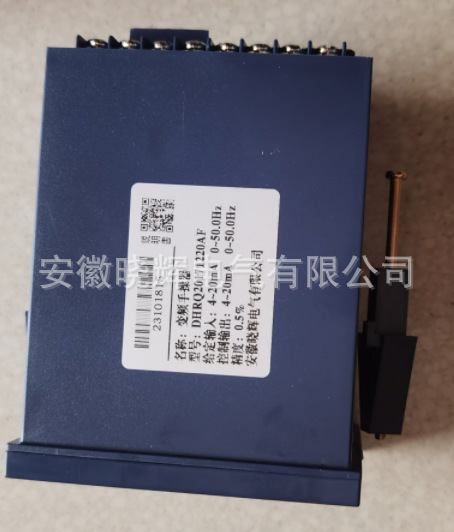

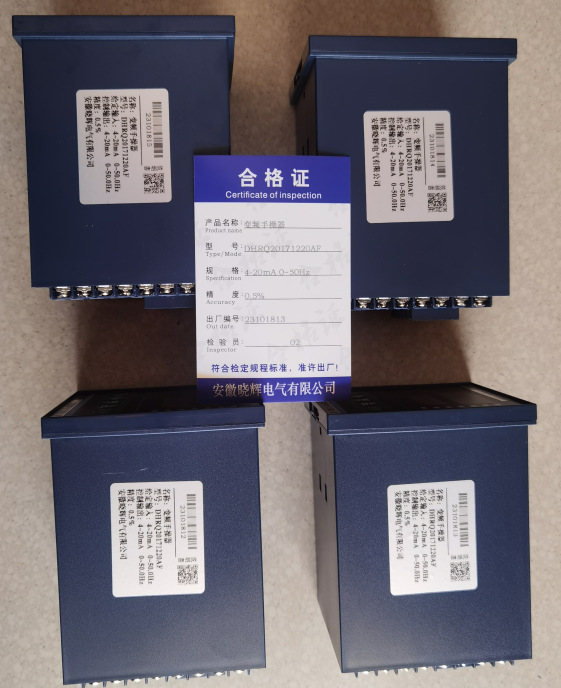

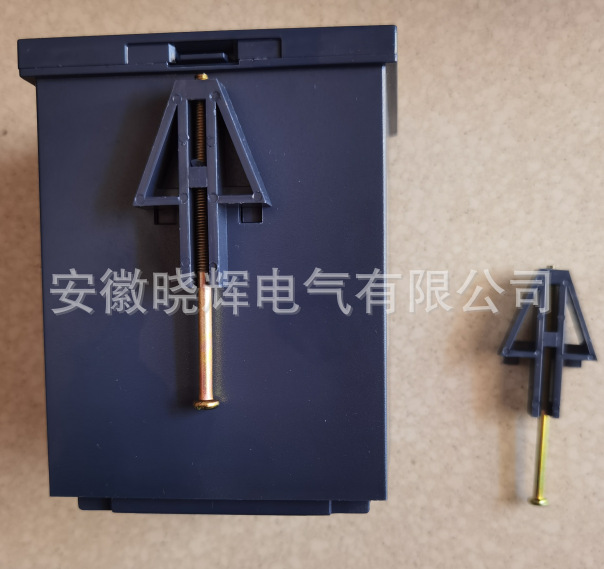

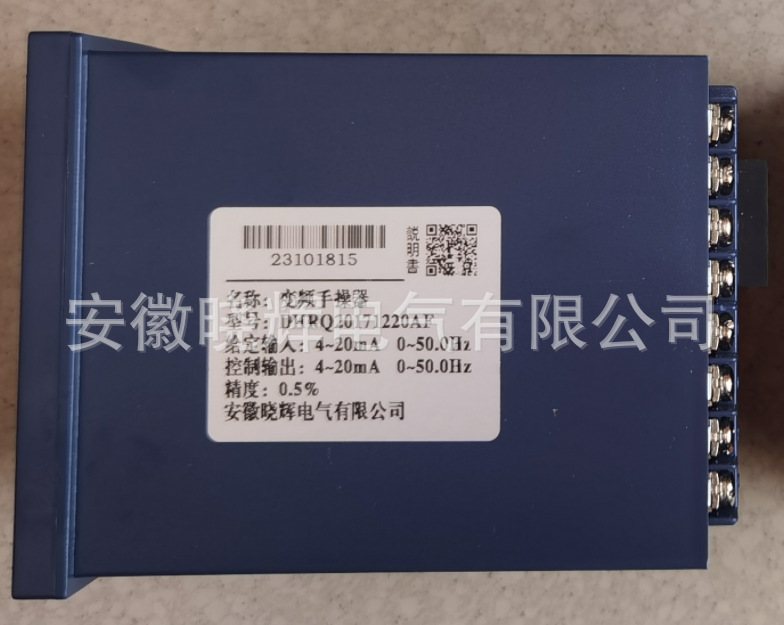

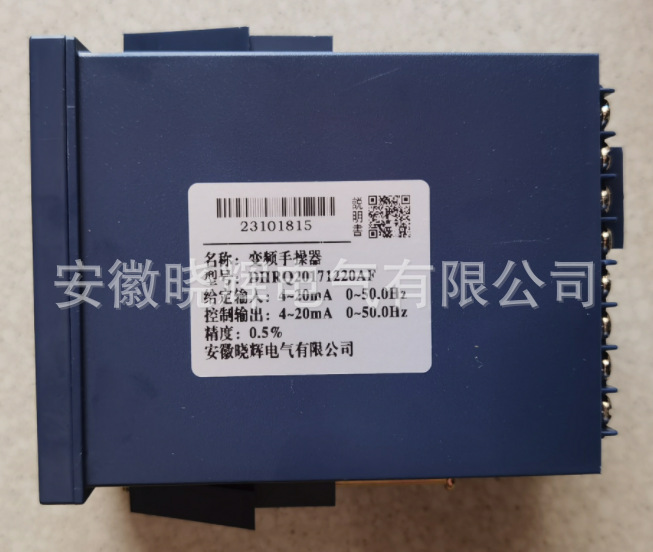

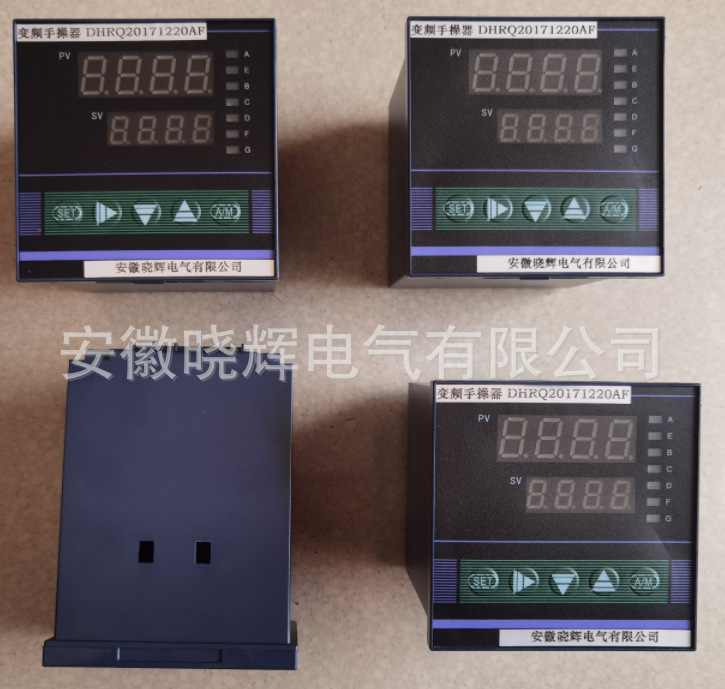

八、產品照片：
