一、概述：
MCS(CSY)-II微機測速儀是采用智能化設計的數顯儀表，具有精度高、性能穩定、抗干擾強、可靠性高、操作簡單等特點。
MCS(CSY)-II微機測速儀適用于電力、紡織、石油、化工等工業部門旋轉機械轉速的監控和保護。例如汽輪機、水泵、風機、電機、壓縮機等旋轉類機械的轉速的監視和保護。
MCS(CSY)-II微機測速儀用戶可根據不同的工況條件，在現場通過按鍵來設置發訊齒數，報警值等。測速裝置使用前，應根據工況參數調定后再投入聯鎖。
1、MCS(CSY)-II微機測速儀儀表硬件大幅度減少，系統結構相對簡單。
2、微機測速儀MCS(CSY)-II沒有飛線、沒有調整電位器，所有的較準和功能設定可全部通過鍵盤由軟件完成。
3、微機測速儀MCS(CSY)-II可實現五個開關量輸出，四個位式報警輸出口，可任意組態出上下限報警、OK報警、報警、關聯報警等十種以上的報警方式，還可對報警點實現監控輸出。斷線報警輸出口，斷線報警時儀表將自動鎖定報警前的輸出狀態。
4、兩路D/A輸出口，可以分別對過程量和控制量同時進行光電隔離輸出，實現高精度的變送輸出功能。儀表提供的5V和24V兩個恒壓源，可滿足大多數輔助功能的需求。
5、可選較大值顯示保持功能。
6、MCS(CSY)-II微機測速儀通過設置菜單的密碼保護，可以實現不同的保護層次，甚至還可做到不讓操作工查看。由用戶自己設定的五個類加緊近百種級別的抗干擾模式，可適應絕大多數干擾源條件的工作環境。
7、選加的兩路時間定時器，可對報警的時間、輸出的時間等參數進行定時，實現自動的邏輯控制。
二、技術數據：
測量精度：±0.5%FS+1字。
調節控制精度：等同測量精度。
報警能力：上限、下限、上回差、下回差。
變送輸出能力：±0.5%FS
變送負載能力：0-600Ω
輸入特性要求：脈頻率范圍0.01~10000HZ。
繼電器接點容量：AC220V 3A。
供電電源：DC24V
工作環境要求：溫度0-50℃；相對濕度：＜85%無腐蝕性氣體，無振動場合。
輸入信號:頻率信號001~9999Hz
顯示范圍:0~9999
變送輸出:4~20mA、0-20mA、1~5V、0~5V報警方式:上限、下限、上上限、下下限任意組態、設定報警值
測量精度:0.2%
通訊方式:RS485
電源:AC220V
功耗:5W
外形尺寸:160x80x95mm
三、MCS(CSY)-II微機測速儀按鍵功能說明：
設 定鍵：
在正常運行狀態下，點按該鍵可查看有關設定值參數，此時主顯示窗顯示參數符號，副顯示窗顯示參數值。停止按鍵1分鐘或同時按下“返回”鍵退到正常運行狀態。（查看的范圍受PXC的功能）。
在設置狀態下，當顯示SP1（報警參數）符號時，鍵入“返回”鍵，主顯示窗顯示“S E L”，副顯示窗顯示“5 5 5”。輸入象征操作權限的S E L碼后，進入正式設置狀態。
光標鍵：在設置狀態下，每按光標鍵光標右移一位，光標所在的位置為設置操作的位置。
減少鍵：
在設定狀態下，每按鍵，光標位置的數碼管顯示值減少1個字。
增加鍵：
在設定狀態下，每按鍵，光標位置的數碼管顯示值增加1個字。
在正常運行狀態下，點按該鍵，可經查閱或改變副顯示窗的參數指示屬性。
返回鍵：
在設定狀態下，每按鍵，設定進程返回一步，與設定鍵同時按下，（不論先后）則中途退出設置狀態，進入正常顯示狀態。
四、抗干擾級別的設置：
MCS(CSY)-II微機測速儀儀表常用的抗干擾模式為1- 10，它不但能夠分辯、抑制應用系統中一般的干擾源且能夠使您的測量信號伴隨的低頻得以同步（1的同步能力弱但速度快，10的同步能力強但速度慢）。
若您的應用系統中測量信號源始終含有不規則的干擾源（如測量一個波動的液位），請將抗干擾模式設置為11-20，它等效于數字二階濾波器（11的同步能力弱但速度快，20的同步能力強但速度慢）。
若您的應用系統中測量信號源變化較快，每分鐘干擾源出現的頻率次數有限但干擾源的強度很大，請將抗干擾模式設置為21- 99，它不但能夠識別出測量中的有用成份，同時分辨出干擾成份并加以屏蔽（99為抗干擾能力強）。

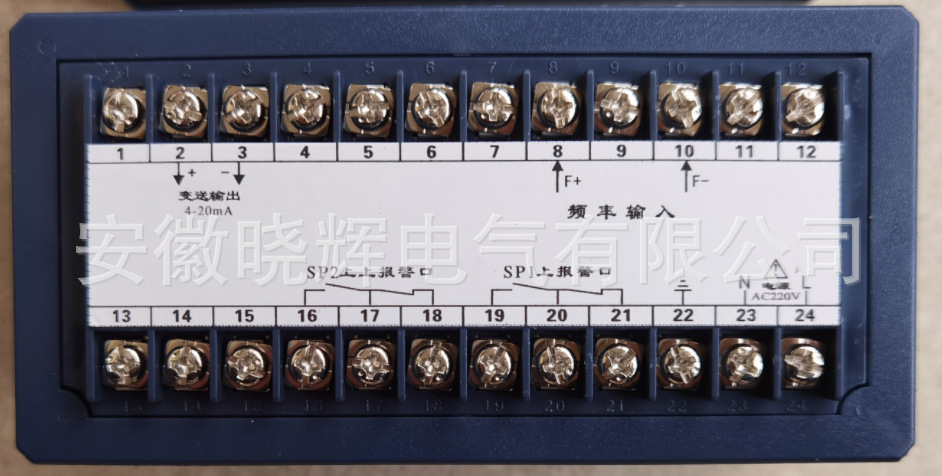

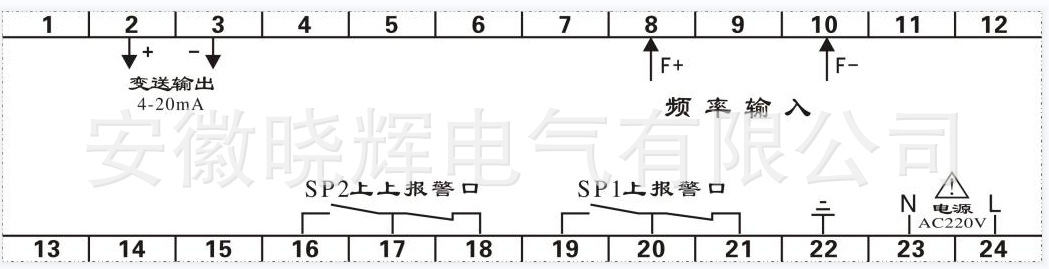

五、MCS(CSY)-II微機測速儀設置流程及接線圖：
較大值記憶功能（需定制）：
當儀表有較大值記憶功能時上排顯示較大值，下排顯示即時值，同時按光標和增加鍵，可取消較大值。

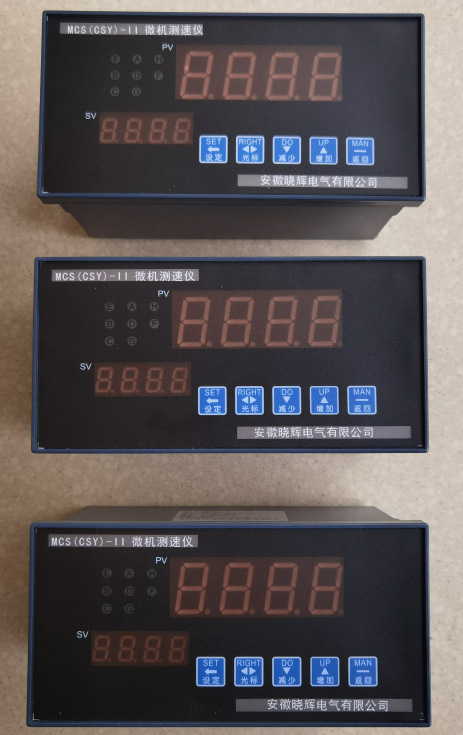

六、微機測速儀面板說明：
MCS(CSY)-II微機測速儀儀表面板上面四位大數碼管顯示測量的轉速，下面四位小數碼管顯示報警（SP1）設定值，E指示燈表示SP2報警，A指示燈表示SP1報警。
配套轉速探頭時，跟據它的原理，輸出的頻率f=nz/60HZ,其中n為被測轉速n轉/分, Z為探頭相配的發訊齒數,當發訊齒數Z=60時,f=nHz,上頁測速裝置的設置流程圖中的PFS就是代表*大頻率f 的意思。本儀表出廠時默認的為：發訊齒數為Z=60，被測轉速為9000轉/分時，PFS=（60×9000）/60=9000，這時流程圖中的PFS應設定為9000，Ldo=0，LUP=9000；
如果發訊齒數為1，被測轉速為3000轉/分，根據公式：
PFS=f=nz/60=(1×3000)/60=50HZ,則量程上限=3000轉/分,量程下限=0轉/分，
用戶要設定報警值時,SP1為上限報警設定,例如它為3200時，當轉速轉到3200時A燈亮，19和20兩腳接通，SP2為下限報警設定。例如它為2000時，當轉速低于2000時，E燈亮，16和17兩腳接通

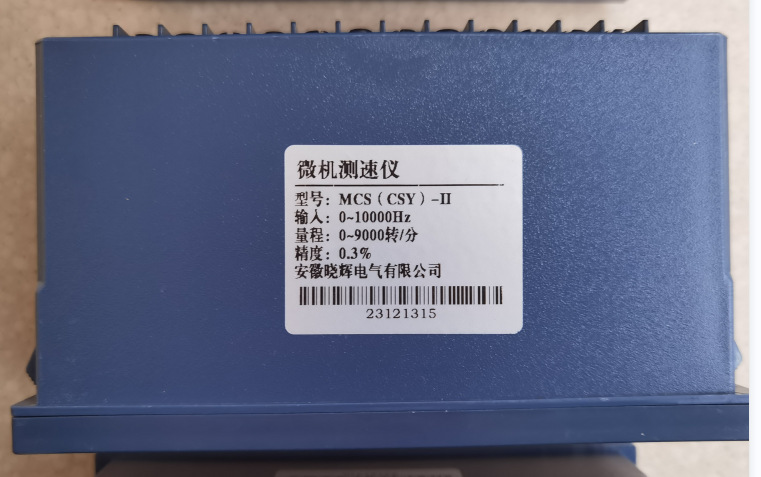

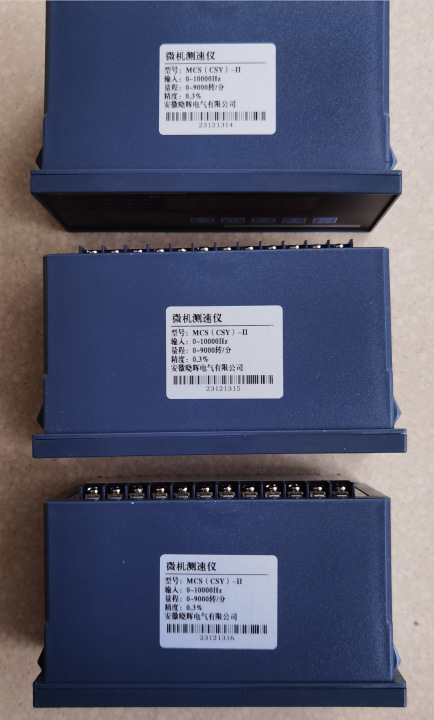

七、產品照片：
