一、概述:
溫度控制器、溫控器、數字溫度控器、數字顯示溫度控制器、NPTJ-C6C6AFK溫控器雙四位LED數字顯示、是采用電路組成的智能化儀表。它應用了微機技術和元器件,采用 SMT 表面貼裝元器件及相應的生產工藝,使得儀表具有功能強、性能可靠、體積小等特點。
二、技術參數:
顯示方式:雙四位LED。
測量精度:0.5%
輸入信號:熱電阻、熱電偶、電流、電壓等信號。
輸入阻抗與其他特性:熱電偶: ≥1MΩ、
熱電阻導線:≤5Ω三線相等
電流信號:≤250Ω
電壓信號:≥250KΩ
報警輸出:4路報警輸出,可任意設置成上限報警或下限報警觸點容量:AC220V、3A。
工作電源:線性電源220VAC±10%,50Hz;開關電源 85~264VAC。
正常工作條件:環境源度: 0~50C,環境濕度:35~85%RH,周圍環境無對儀表有腐蝕作用的有害氣體。大功耗:5W。
三、面板按鍵說明:
PV:測量值/參數提示符 SV: 設定值或輸出量/參數數值
ALM1:第 一路報警燈 ALM1:第 二路報警燈
SET健(設定):運行狀態,在自動方式下,按該鍵,再按 A/M 則進入設定狀態。
健(光標健):設定狀態,每按一下該,選中位向左或右移一位
鍵(減健):設定狀態,每按一下該鍵,則當前設定位數字減一個字。
鍵(加鍵): 設定狀態,每按一下該鍵,則當前設定位數字加一個字。
MAN鍵: 設定狀態,按一下該鍵,則設定程序倒退一步;諾行狀態下是手/自動切換鍵。
SET鍵+A/M :設定狀態下是快速退出菜單
注: 規格 48*48 的儀表面板為四按鍵,鍵+
=A/M 健
SET 鍵+鍵:設定狀態下是快速退出菜單。
四、操作說明:
B 菜單操作說明:(此菜單為工程師參數設置菜單)
儀表在自動運行狀態下先按 SET 鍵,然后按 A/M 鍵,此時儀表上排數碼管顯示SEL,下排顯示 555,并有小數點閃爍。
結合按鍵光標鍵,遞減鍵
,遞加鍵
將555 改為 587,再按 SET鍵,儀表進入 B 菜單設置狀態。以此后每按一下 SET 鍵,
儀表則顯示下一步設置參數,如按 A/M 鍵儀表則返回上一步設置參數。
注:下排顯示的參數值可結合光標鍵、遞減鍵
、遞加鍵
修改。
B 菜單參數設置顯示狀態表

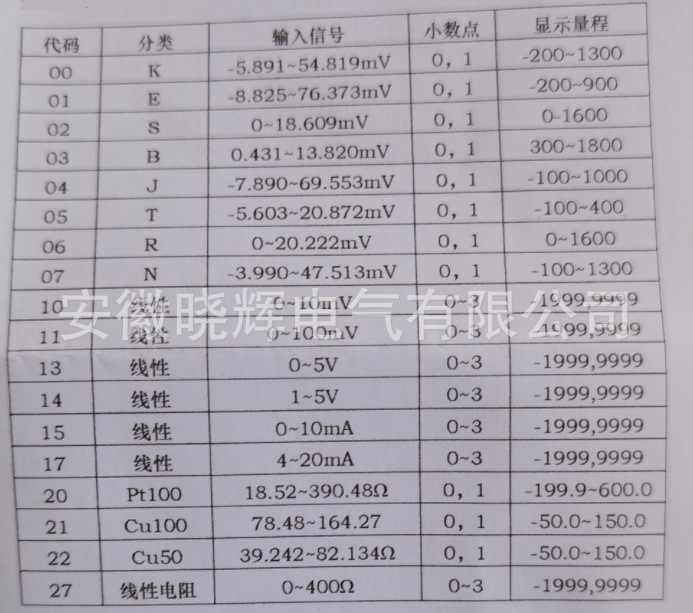

輸入信號代碼表
報警方式設置表

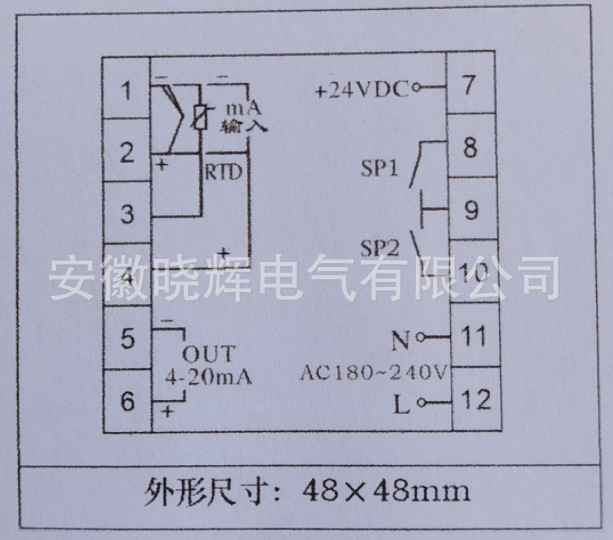

接線示意圖

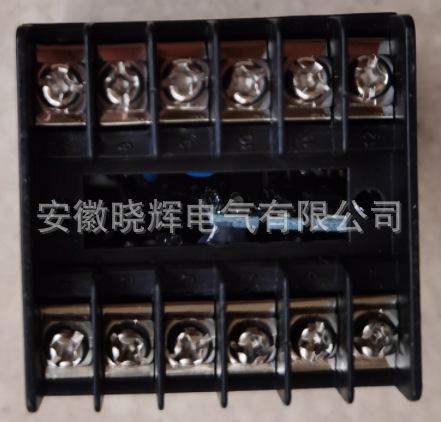

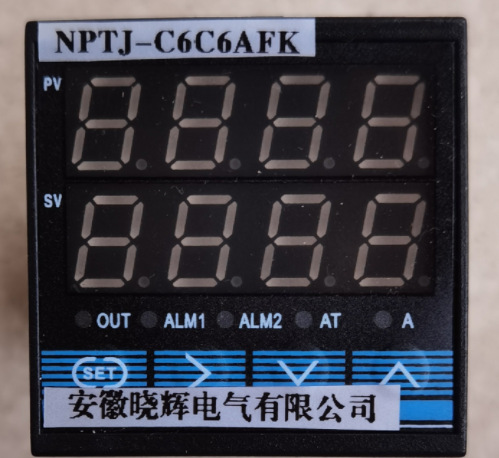

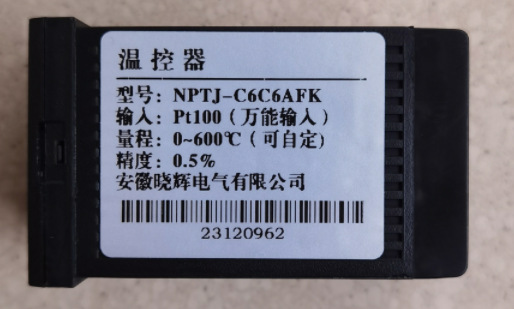

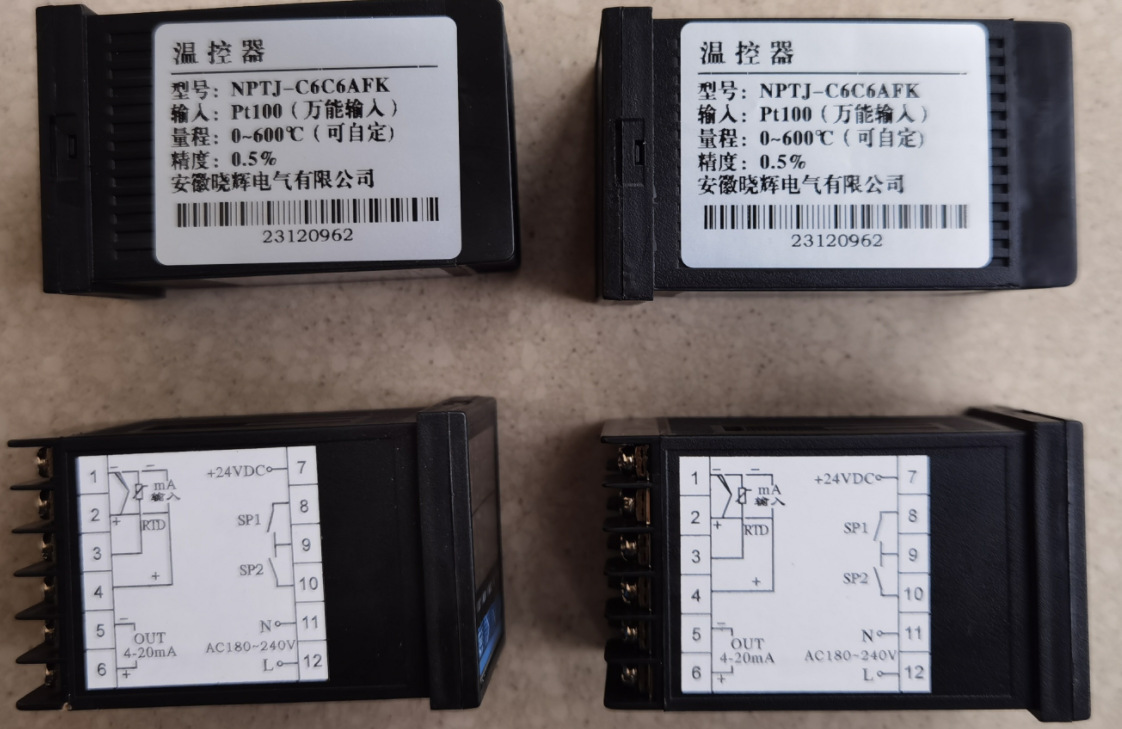

五、產品照片:
