一、概述：
不銹鋼軸向無邊安裝耐震壓力表、軸向耐震壓力表YN-60、YN-60耐震壓力表、軸向型不銹鋼耐震壓力表Y-60 該系列壓力表的零件采用耐腐蝕的不銹鋼及耐腐蝕的合金材料制成，使儀表具有良好的耐腐蝕性能，不銹鋼軸向無邊安裝耐震壓力表可應用于石油、化工、冶金、礦山、機械、電力及食品行業。直接測量不結晶體，但有腐蝕性的氣體、液體的壓力。
不銹鋼軸向無邊安裝耐震壓力表、軸向耐震壓力表YN-60適用于環境劇烈振動場所，可耐受介質脈動，沖擊及突然卸荷，儀表穩定清晰。用于機械，石油、化工、 冶金、礦山、電力等部門，測量對銅和銅合金無腐蝕性介質的壓力。
YN-60耐震壓力表、軸向型不銹鋼耐震壓力表能在劇烈震動的機床或設備中能夠正常測壓?？拐鸬燃墳閂.H.4和V.H.5兩種振動等級之一。
二、技術參數據：
公稱直徑：Φ60
結構形式：徑向直接安裝式
接頭螺紋：M14x1.5
等級：1.5 2.5
測量范圍：與一般壓力表的測量范圍相同
環境條件：溫度-40-70℃ 相對濕度≤85﹪
耐振等級：YBF為V．H．3 YBFN為V．H．4
材料：0Cr18Ni9Ti、1Cr18Ni9Ti、316等
使用工作溫度：-5～55℃;-25～55℃
使用工作環境振動頻率不大于25Hz，振幅不大于1mm
三、工作原理：
不銹鋼軸向無邊安裝耐震壓力表、軸向耐震壓力表YN-60不銹鋼耐震壓力表由導壓系統（包括接頭、彈簧管、限流螺釘等）、齒輪傳動機構、示數裝置（指針與度盤）和外殼（包括表殼、表蓋、表玻璃等）所組成。
不銹鋼軸向無邊安裝耐震壓力表外殼為氣密型結構，能保護內部機件免受環境影響和污穢侵入。對于在外殼內充液（一般為硅油或甘油）的儀表，能夠抗工作環境振動較劇和減少介質壓力的脈動影響。
四、產品型號：
|
型號
|
結構形式
|
度%
|
測量上限 MPa
|
|
YN-50Z
|
軸向無邊
|
±2.5
|
0.16;0.25;0.4;0.6;1.0;
1.6;2.5;4;6;10; 16;25;40;60 |
|
YN-60
YN-60T YN-60Z YN-60ZQ |
徑向無邊
徑向帶后邊 軸向無邊 軸向帶前邊 |
||
|
YN-100
YN-100T YN-100Z YN-100ZQ |
徑向無邊
徑向帶后邊 軸向無邊 軸向帶前邊 |
±1.6
|
-0.1;-0.1-0.06;-0.1-0.15;
-0.1-0.3;-0.1-0.5;-0.1-0.9; -0.1-1.5;-0.1-2.4; 0.16;0.25;0.4;0.6;1.0;1.6 2.5;4.0;6.0;10;16; 25;40;60 |
|
YN-150
YN-150T YN-150Z YN-150ZQ |
徑向無邊
徑向帶后邊 軸向無邊 軸向帶前邊 |
||
|
注:軸向可按要求帶方形前邊。
|
|||
|
型號
|
外形尺寸 mm
|
||||||
|
A
|
B
|
C
|
D
|
d
|
d0
|
M
|
|
|
YN-50Z
|
29
|
24
|
0
|
50
|
/
|
/
|
|
|
YN-60
YN-60T YN-60Z YN-60ZQ |
31
31 30 30 |
32
32 32 32 |
14
15 0 0 |
60
|
/
75 / 75 |
/
3.4 / 3.4 |
1.4×1.5
|
|
YN-100
YN-100T YN-100Z YN-100ZQ |
44
44 43 43 |
45
46 45 45 |
18
19 34 44 |
100
|
/
118 / 118 |
/
5.5 / 5.5 |
20×1.5
|
|
YN-150
YN-150T YN-150Z YN-150ZQ |
50
50 51 51 |
47
48 47 47 |
19
20 55 55 |
149
|
/
165 / 165 |
/
5.5 / 5.5 |
20×1.5
|
|
注：連接螺紋可按要求訂貨。
|
|||||||

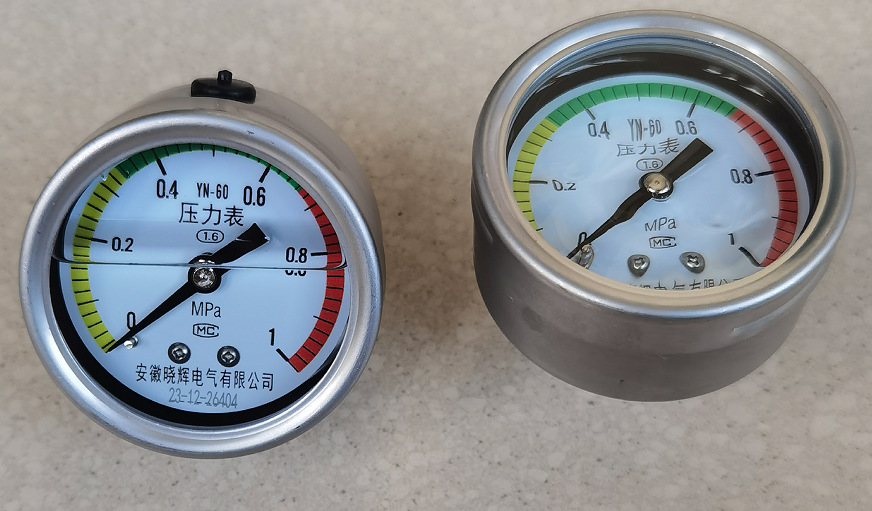

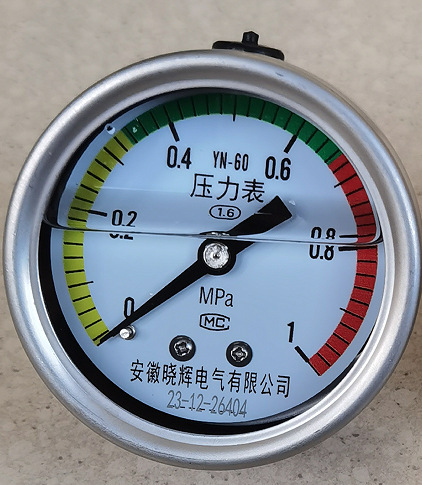

四、產品照片:
