一、概述：
多孔平衡流量計、平衡流量計、是對標準孔板的改進，是一個多孔的圓盤節流整流器，安裝在管道的截面上，每個孔的尺寸和分布是基于公式和測試數據而定制的，稱為函數孔。多孔平衡流量計當流體穿過圓盤的函數孔時，流體將被平衡整流，渦流被小化，形成近似理想流體，通過取壓裝置，可獲得穩定的差壓信號，根據伯努利方程計算出體積流量、質量流量。
多孔平衡流量計、平衡流量計用來測量蒸汽，天然氣，商貿計量、多孔平衡流量計、平衡流量計應用于石油化工，LNG、精細化工熱電，熱力公司等行業。
二、產品特點：
1、多孔平衡流量計線性度高、重復性好。平衡流量傳感器具有對稱多孔結構特點，能對流場進行平衡，降低了渦流，振動和信號噪聲，流場穩定性大大提高，使線性度比孔板提升了 5～10 倍，重復性提高了 54％，為 0.15％。
5：1 量程比時，線性度可達±0.3％；
7：1 量程比時，線性度可達±0.5％；
10：1 量程比時，線性度可達±1.0％；
2、直管段要求低。平衡流量傳感器由于流場穩定，且壓力恢復比孔板快兩倍，大大縮短了對直管段的要求其前后直管段，從而省去大量直管段。
3、減少壓力損失。多孔對稱的平衡設計，減少了紊流剪切力和渦流的形成，降低了動能的損失，在同樣的測量工況下，與孔板相比減少了 2.5 倍的壓力損失，從而節省了運行能量成本，是一種節能型儀表。
4、多孔平衡流量計耐臟污不易堵。多孔對稱的平衡設計，減少了紊流剪切力和渦流的形成，從而降低了滯留死區的形成，保證臟污介質順利通過多個孔，減少了流體孔被堵塞的機會。
5、可直接替代孔板。其與孔板具有相同的使用方法和外形，因此可以直接進行替換，不需要**配管的變化和相關儀表的更改，很適合全廠能源計量 EMS改造中將孔板改為平衡流量計。
6、流量測量范圍寬。根據試驗結果，平衡流量計的性能，使其流速可以從小到音速；其小雷諾數可低于 200，大雷諾數大于 107；β 值可選 0.25～0.90。
7、長期穩定性好。由于其紊流剪切力的明顯減少，大幅度降低了介質與節流件直接摩擦，其β 值保持不變，整個儀表無可動元件，因此可以保持穩定性。
8、可測量高溫高壓介質。與孔板等節流裝置一樣，工作溫度壓力取決于管道和法蘭的材質和等級，工作溫度可達 650 攝氏度，工作壓力可達 42 兆帕。
9、可測量復雜工況介質。由于結構設計，它可以進行 氣液兩相、各種混合氣體（如瓦斯、沼氣、煤氣等）、各種低溫氣體（如LNG、液氧、液氮、液氬、液氫、液氯、液化乙烯、液化石油氣等）、漿料、多相水流、震動水流、電磁干擾介質和雙向流（因為平衡流量計左右對稱）。
10、可以測量雙向流。
三、技術數據：
1、管徑范圍:DN15~DN3000
2、準確度:±0.5%、±1.0%、±1.5%;
3、直管段要求:0.5D~2D;
4、壓損:孔板的 1/3~1/4;
5、量程比:10:1，合適的工況數據可以做到更寬;
6、β 范圍:0.25~0.8;

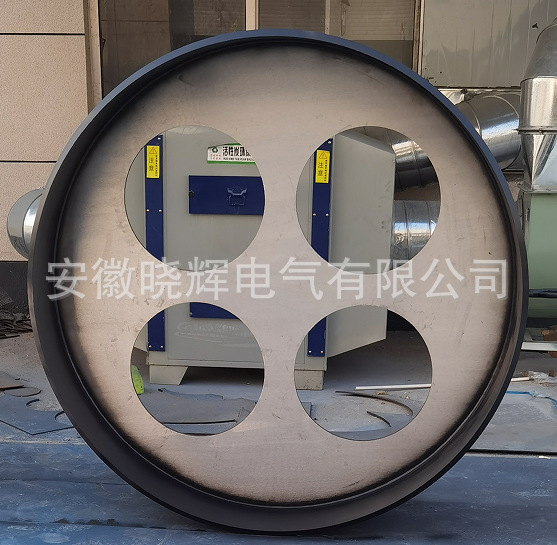

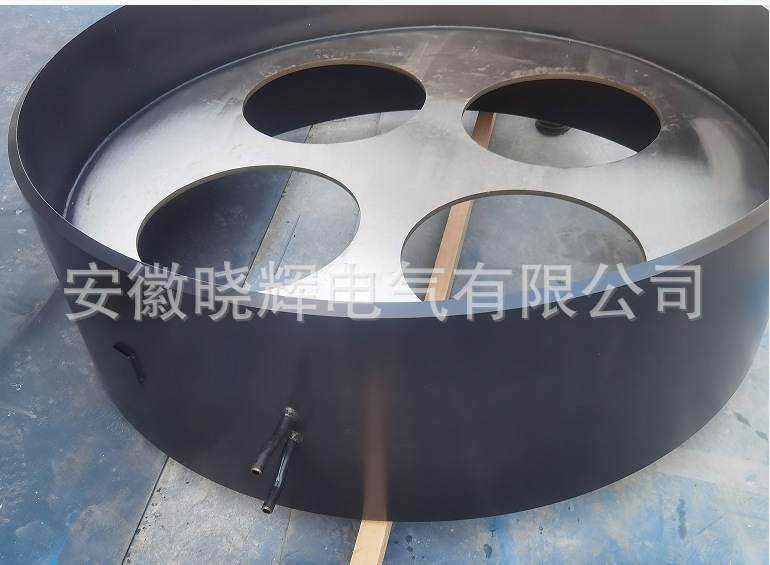

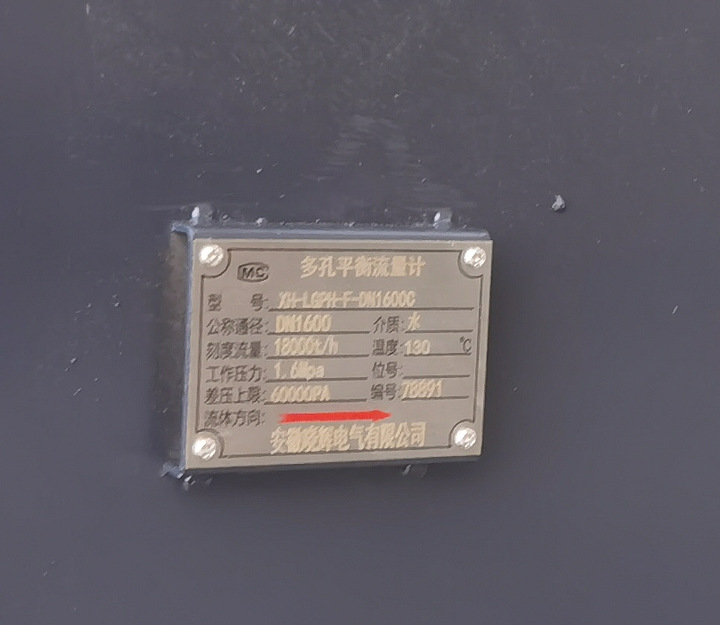

四、產品照片：
