一、概述：
振動/溫度傳感器VS042振動溫度傳感變送器、VS042振動溫度組合傳感器，振動溫度變送器、為碎煤機等設備的運行工況監測而設計。考慮了碎煤機的工況及其工作環境，使得測量準確性、抗干擾能力和工作性大大加強。通過安裝VS-402機殼振動及溫度變送器，可以早期發現設備異常情況，及時處理，解除隱患，從而設備地運行，避免惡性事故的發生。
振動/溫度傳感器VS042振動溫度傳感變送器、VS042振動溫度變送器、碎煤機振動溫度傳感器VS042，碎煤機主要振動來源包括轉子不平衡、不對中、環錐損壞、軸承損壞等原因造成的機器本身的振動，還包括煤塊下墜和粉碎過程的沖擊引起的振動。
振動/溫度傳感器VS042振動溫度傳感變送器、振動溫度變送器、機器本身振動對會對機器造成損壞，其表現具有連續性，需要通過振動監測實時反映出來，并報警或自動停機，以保護機器。煤塊引起的沖擊振動是正常的工況，是間隙性的，有時具有較大的振動幅值，頻率成分豐富，會掩蓋設備本身的振動，在變送器內部需要盡量進行抑制，另外在報警時應通過設定報警延長時間、忽略掉，報警延長時間應盡可能延長（建議10秒以上），以免造成誤報警。
振動/溫度傳感器VS042振動溫度傳感變送器、振動溫度變送器、VS042振動溫度組合傳感器是與HY - V 4 0 2振 動溫度監控保護裝置配套使用的，可同時測量同一點軸承振動垂直、水平信號和溫度信號。
二、振動/溫度傳感器技術數據：
靈敏度：40mV/s±5%
振幅：≤2000μm（峰-峰值）；
頻率響應：10～1000Hz；
大可承受加速度：10g；
溫度信號：PT100鉑熱電阻；
使用環境：溫度-30℃～100℃，濕度≤95％（非冷凝）；
測量方向：垂直或水平測量；
重 量：1kg；
外型尺寸：Φ110mm×150mm；
安裝方式：在Φ85的圓周上均勻分布用4個M8螺釘固定。
插入深度L：42mm～56mm范圍內可伸縮。

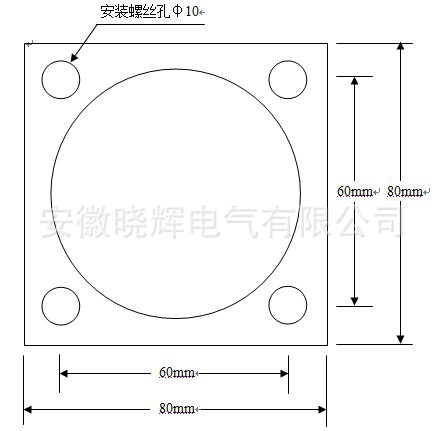

三、振動/溫度變送器外形尺寸及安裝尺寸：
用四個M8×20螺栓固定。

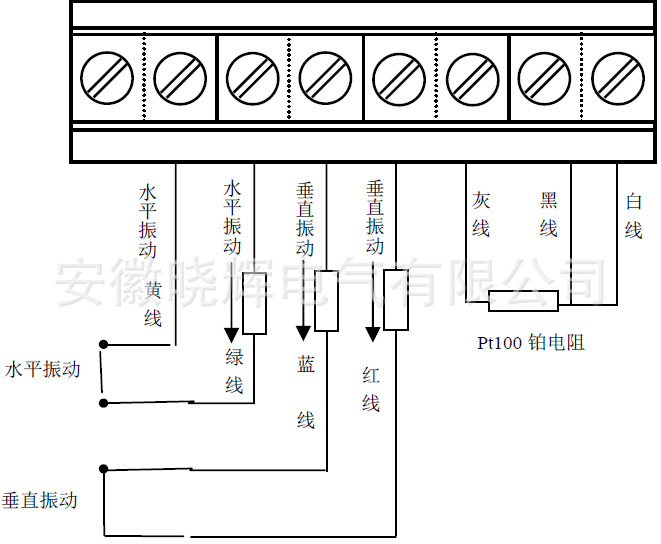

四、端子接線示意圖：
接線方式：接溫度—黑線，灰線，白線為補償導線
接水平振動—綠線，黃線
接垂直振動—紅線，藍線
五、工作原理：
振動/溫度傳感器VS042振動溫度傳感變送器、VS042振動溫度傳感器、振動溫度變送器、振動溫度傳感器是由振動速度傳感器和溫度傳感器結合而成，其中振動傳感器為兩只，水平垂直方向固定，一只溫度傳感器采用鉑電阻實現。
振動/溫度傳感器VS042振動溫度傳感變送器、VS042振動溫度傳感器、振動溫度變送器、振動速度傳感器是利用磁電感應原理把振動信號轉換成電信號。它主要由磁路系統、線圈組件、彈簧阻尼等部分組成。在傳感器殼體中剛性地固定有兩個線圈組件，磁鋼用彈簧懸掛于殼體。
振動/溫度傳感器VS042振動溫度傳感變送器在工作頻率范圍內工作時，線圈與磁鋼產生相對運動，線圈切割磁力線，產生感應電動勢（感應電壓），該電壓正比于機殼的振動速度。 溫度傳感器的溫度測量是利用鉑電阻隨溫度線性變化的性質來測溫的。
六、型號及選型：

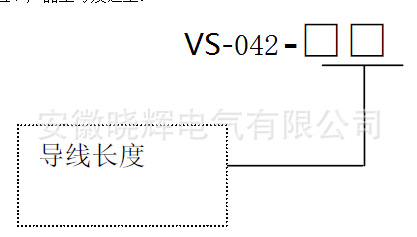

訂貨指南
VS042－A□□ A：電纜長度 長度自定義（以 每1m增加），例如：05＝5m
例：電纜長度為15米的振動/溫度傳感器訂貨代號為：VS042-00-02

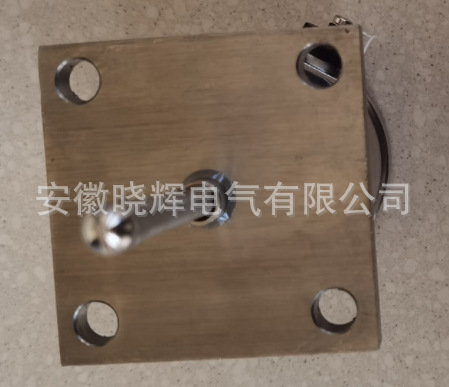

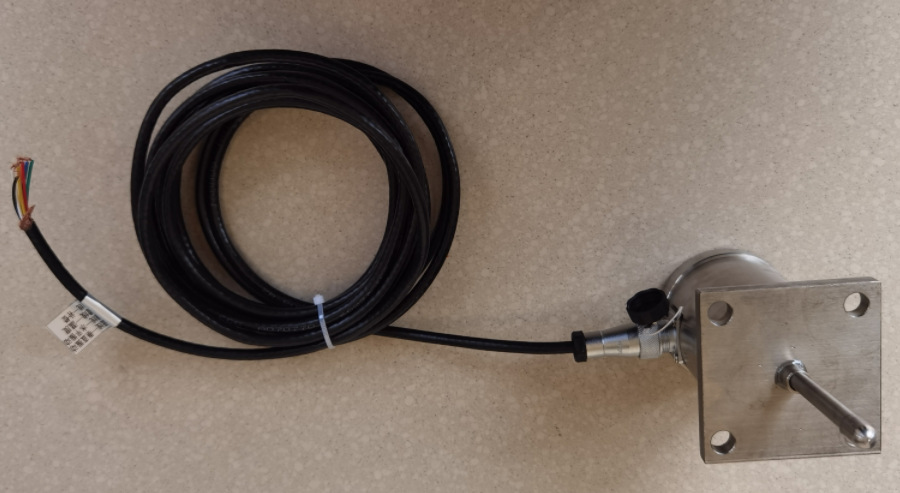

六、產品照片：
