一、概述：
導軌式熱電偶溫度變送器、SBWR/Z系列導軌溫度變送器主要與DCS、PLC等工業測控系統配合使用用來完善和補充系統模擬I/O插件功能，增加系統適用性和現場環境下的可靠性。按電磁兼容性標準設計，采用調制式變壓器隔離技術，完成輸入、輸出、電源的相互隔離。在模塊內部電路設計上，以低功耗，低溫漂技術為基礎，采用質元器件，使產品能夠穩定工作，同時產品設有輸入保護、干擾抑制、隔離等功能。
導軌式熱電偶溫度變送器、K型熱電偶導軌式溫度變送器、SBWR-2480導軌式熱電偶溫度變送器、SBWR-2480導軌式熱電偶溫度變送器隔離型、普通型、用于石油、化工、發電廠、啤酒廠、醫藥、水泥、紡織、食品、環境監測、鍋爐、橡膠等工業領域。
二、技術參數：
標準精度：±0.2％ 25℃
溫度系數：±0.015％／℃
響應時間：≤0.5s（0→90％）
電源電壓變動的影響：≤0.1％／允許電壓范圍
絕緣電阻：輸入-輸出-電源之間
100MΩ以上／DC500V
輸入-輸出-電源-接地之間
電源電壓變動的影響：≤0.1％／允許電壓范圍
DC1000V·1分鐘，AC1000V·1分鐘
負載電阻變化的影響：±0.1％／250Ω
上電穩定時間：≤3s
輸 入：K、E、J、S熱電偶
輸出參數
輸出電流時
輸出范圍：4～20mA
負載電阻：≤550Ω
輸出范圍：0～10mA
負載電阻：≤500Ω
現場供電時
配電電壓：24V±0.5V
配電電流：30mA（短路保護）
供電電源：24V．DC～28V．DC約2W
使用溫度范圍：-5～55℃
使用濕度范圍：0～90％RH（無冷凝）
安 裝：DIN35mm導軌安裝
外形尺寸：105X45X25（寬＊高＊深）
重量：約150g

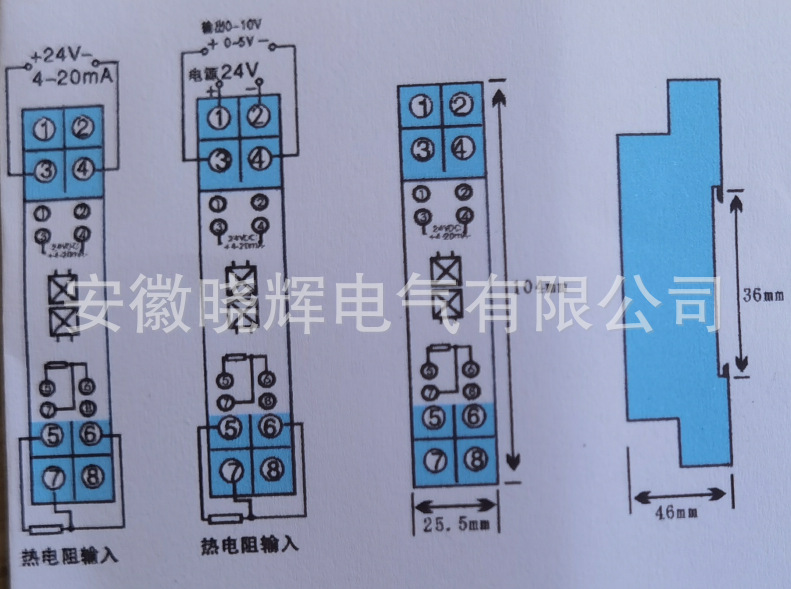

三、裝尺寸及接線：
四、產品照片：
