產品名稱：隔膜壓力表

一、概述：

      隔膜壓力表、隔膜法蘭壓力表、304不銹鋼隔膜壓力表、YTP-150HF2B 、YTP-100HF2B、YTP系列隔膜式壓力表是由一個不同類型的壓力表與一個隔膜隔離體配接而成的．在壓力表與隔膜隔離體之間還可以配接具有其他要求的連接體。通過這種配接，使一般的波登管壓力表，增加了測量腐蝕性強、溫變高、粘度大或含有固態浮游物，易凝固介質壓力的性能．
隔膜壓力表在石油化工，制堿，化纖，染化制藥，鋼鐵，食品等行業生產過程中，測量流體介質壓力時使用．

   隔膜壓力表、隔膜法蘭壓力表、304不銹鋼隔膜壓力表用于石油、化工、制藥、食品、輕紡等工業部門生產過程中的壓力檢測；能適用于測量強腐蝕、高溫、高粘度、易結晶、易凝固和有固體浮游物介質的壓力，以及對某些測量介質不能直接進入儀表內和便于清洗防止沉淀物質積聚的場合壓力檢測時，須采用由隔膜隔離器與壓力儀表組成一個系統的隔膜表。

二、結構原理：

     隔膜壓力表、隔膜法蘭壓力表、304不銹鋼隔膜壓力表隔膜壓力表由壓力儀表和不同結構的隔膜隔離器組成一個封閉系統，內充密封液。當被測介質的壓力作用于隔膜時，則隔膜產生變形，壓縮封閉系統中的密封液。由于密封液的固有性質，使壓力儀表中的彈性元件產生相應的彈性變形—位移，經指示裝置顯示壓力值。當隔膜的剛度足夠小時，則壓力儀表指示的壓力就近于被測介質的壓力值。

 三、技術指標：

隔膜表的溫度特性
由于隔膜表的系統內填充了密封液作為壓力傳遞的介質，致使隔膜表的溫度影響量與密封液體膨脹系數、隔膜剛度及受壓部位的溫度有關。儀表在使用溫度偏離20±5℃時，對于低量程壓力儀表的影響尤為明顯。一般受壓部溫度誤差規定不大于1.0%/℃，所以隔膜表的溫度影響一般是由通用壓力儀表溫度影響量與隔膜隔離器受壓部溫度影響量兩者之和。

隔膜表的液位差
   對于帶軟連接管的隔膜表，由于隔膜受壓部與通用型壓力表安裝位置不在同一水平面上，會產生液位差的影響，在測量時更應注意。

隔膜表的耐蝕性
隔膜表的耐蝕性可通過適合的選擇與測量介質接觸部分的隔膜，法蘭及密封墊圈的材料來保證。
隔膜材料：0Cr17Ni12Mo2（316）; 0Cr17Ni14Mo2（316L）；

蒙乃爾合金（Cu30Ni70）;

哈氏合金（H276C）;

鉭（Ta）及氟塑料（F4）。
法蘭材料：不銹鋼0Cr18Ni9（304）、0Cr17Ni12Mo2（316）；

不銹鋼內襯氟塑料（316+F4）。

密封墊圈材料：氟橡膠；硅橡膠及氟塑料.

隔膜液的選擇

  隔膜表使用應根據不同用途選擇合適的密封液。

 密封液選擇參考表

四、技術參數：

表殼尺寸： 100mm，150mm

精度： ±1.6%

表殼材質： 不銹鋼

量程： 壓力pressure 0Mpa~0.1Mpa~60Mpa

          真空 -0.1Mpa~0Mpa

          壓力真空 -0.1Mpa~0.06Mpa/-0.1Mpa~2.4Mpa

彈簧管材質： 316LSS

螺紋連接尺寸： M20x15或1/2NPT（其他根據客戶要求）

法蘭連接尺寸： 美標ANSI,日標JIS，化工部HG20529-97可選

環境溫度： -40℃~+70℃

防護等級： IP55,IP65

填充工作液： 硅油（可選甘油或者氟油）

機芯材質： 不銹鋼

五、隔膜壓力表型號：

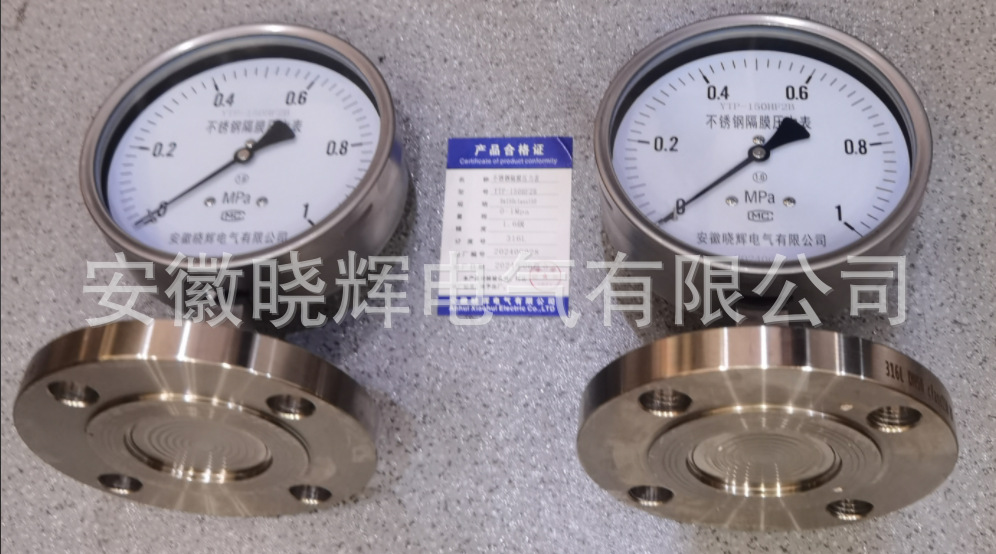

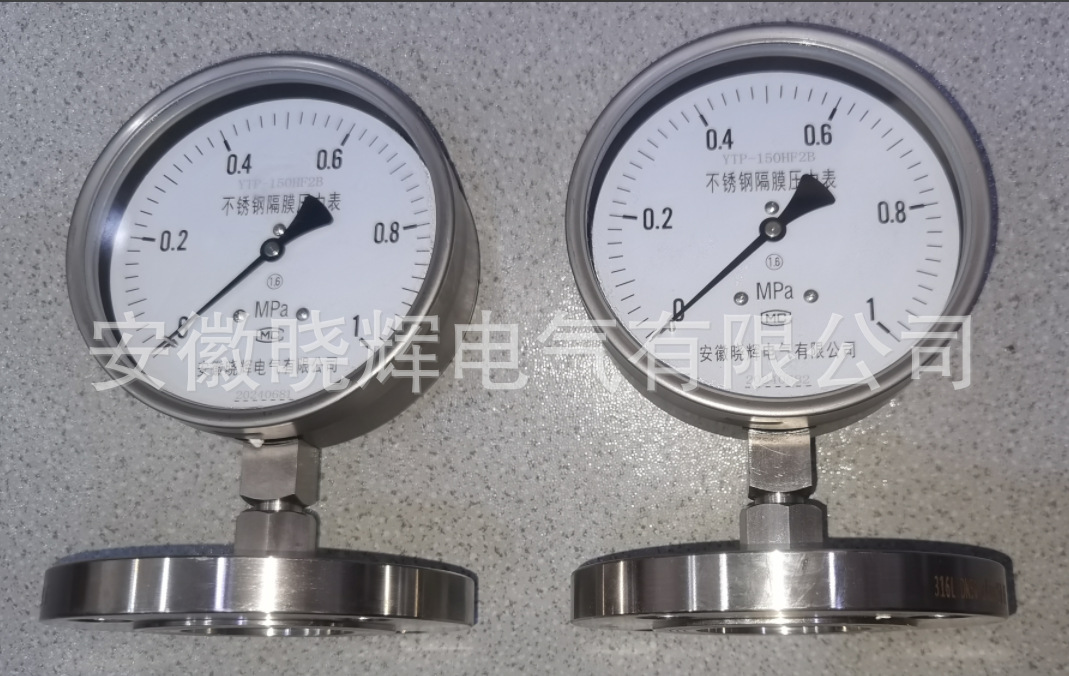

 六、隔膜壓力表照片：
