產品名稱：電接點液位計顯示控制儀

一、概述：
      電接點液位計顯示控制儀、電接點液位計報警控制儀、智能型電接點液位計以顯示直觀應用于鍋爐汽包、汽輪機、冷凝器、高低壓加熱器、除氧器、蒸發器、水箱、水塔等液面的測量、顯示。該機以智能化、小型化、性能可靠。并有超限報警輸出功能，以確保被測容器的正常工作。
二、特點：
1．電接點測量采用低壓小電流供電方式。
2．該機電路采用89S52單片機為主，具有體積小，重量輕，耗電省，性能可靠。
3．該機采用高亮度雙色LED光柱顯示模擬液位（有液位為綠色；無液位為紅色），直觀清晰；同時設有數字液位顯示。
4．該機具有自動告警電路，采用聲光報警以示液位超過正常位置。
5．該機配備上、下限各三組繼電器觸點，供用戶外接使用；亦可作為開關量輸出，以確保被測容器的運行。
6．該機還備有標準直流信號輸入和輸出接口?？蓞⑴c調節控制系統，控制被測容器的液位。

三、技術數據：

（一） 顯示儀表 （二次儀表）

1．產品型號：

  液位儀     標尺型號   汽包 高加  除氧器      安裝方式

標尺型號：見附表；

安裝方式：Z----豎式安裝； H----橫式安裝；

2. 液體阻值范圍：0~500K 儀表出廠時設定至0~150K左右。

3．模擬顯示：雙色LED光柱顯示，配合標尺刻度顯示即時液位值。

4．數字顯示：對應模擬顯示值顯示數字值。

5．報警方式：上、下限超過正常液位，被設定的報警點的LED光柱點閃爍，蜂鳴器發聲。同時報警繼電器觸點輸出動作。

6．輸入方式：a。電接點信號。19點

b．模擬信號。4~20mA；0~10mA；1~5V。

7．模擬信號輸出：4~20mA；0~10mA；1~5V。

8．報警輸出觸點容量：AC220V，3A。

9．電源電壓：AC220V±10% 50Hz±1Hz。

10．消耗功率：15VA。

11．儀表工作條件：環境溫度 –10℃~+40℃；相對濕度≤ 85%；無腐蝕性氣體。

12．儀表外形尺寸：80×160×180mm (豎式)；160×80×180mm（橫式）

13．儀表開孔尺寸：75×152mm (豎式)；152×75mm（橫式）

14．電接點液位計顯示控制儀采用標準信號輸入口輸入，可作為其它物理量的顯示儀表。

（二） 取樣筒（一次儀表）

1．產品型號：

   取樣筒 電極型號     標尺型號 工作壓力   連通管通徑    連通管間距

電極型號：M—螺紋式；Y—壓入式；Z—錐形式。(B型為電極座合金鋼材質S為石墨墊圈)

2．工作壓力：≤32MPa。

3．工作溫度：≤450℃。

4．電接點規格：202M1815： 202M1615; 202Y2012. （612M1815：612Y2012高溫高壓型）材質：45#碳鋼（1Cr18Ni9Ti用戶指定訂貨）。

5．電接點分布：見標尺型號表二。

6. 取樣筒: 材質：20#碳鋼（不表示）不銹鋼304/316#（B表示）（1Cr18Ni9Ti用戶指定訂貨）。

四、產品工作原理：
 本系列液位計由一次儀表（取樣筒）和二次儀表（顯示儀表）組成。
   由于水和汽的導電性能差異較大，取樣筒的作用是將水位變化通過電接點電阻的變化取信號，在液態時由于介質電阻率小，當電接點間加上一電壓時流過的電流大；反之未浸入液面下的電接點流過的電流小，這兩種狀態下流過電流相差很大，可作為一種信號饋送到二次儀表，經CPU處理后，顯示及控制輸出，以達到顯示液位及控制的目的。從而可實現遠距離監控。
五、安裝與使用及注意事項：
（一）將一次儀表（取樣筒）與被測容器用截止閥連接起來，并在取樣筒下端安裝截止閥和排污 管道。（如圖一所示）
（二）二次儀表（顯示儀表）的檢查和校驗

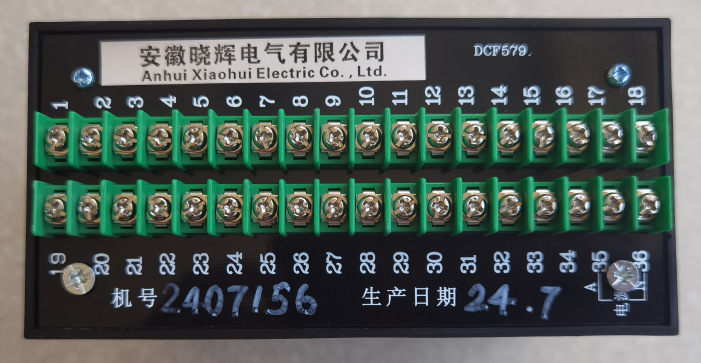

1．準備工作：儀表的輸入端子采用36芯接線板，35、36號接電源。20號接電阻箱一端，電阻箱另一端引出一根線。阻值的大小視被測介質的水質而定，一般情況下如被測介質為除鹽水（例如鍋爐汽包的水）可選取100K，如被測介質為自來水可選取10K，如沒有電阻箱亦可用相應的電阻代替。
2．接通電源：LED光柱顯示紅色，然后將電阻箱另一端引出線分別短接1~19號端子，模擬光柱以次變綠色，數碼管對應顯示液位位置的數值，以示儀表可正常工作。
3．報警位置：分別斷開或短路設定報警點位置，測量、觀察報警點是否正常，觸點輸出是否動作。
（三）一次儀表與二次儀表的接線示意圖，如圖二所示。
（四）報警、保護觸點輸出，用戶可根據需要加接中間控制裝置。
（五）對取樣筒每班應排污一次，方法如下：
1．按一下“排污”按鈕；
2．先關閉下連通管截止閥，再關閉上連通截止閥，然后打開排污閥進行排污；
3．關閉排污截止閥，打開下連通管截止閥對電接點進行沖洗，再一次關閉下連通管截止閥，打開排污截止閥進行排污；
4．關閉排污截止閥，先打開上連通管截止閥，然后打開下連通管截止閥，至此整個排污工作結束。
5．按一下“復位”按鈕，儀表進入正常運行。
（六）儀表報警發聲時，按一下“消音”按鈕，蜂鳴器止聲
（七）取樣筒電極：應定期排污檢查，以免造成假液位；儀表正常運行時電極密封如有泄漏屬正?，F象（電極密封材料通過高溫高壓變化，）如有泄漏.損壞應及時二次擰緊或更換密封圈和電極，確保儀表的正常工作。 。
(八) 機內W1電位器為水阻調節電位器。儀表出廠時調整在≤150K左右。
（九）配備自供電源的請將機內JX短接。
（十）使用模擬信號輸出時應加接信號隔離器。

（十一）其他說明

1、本儀表一次表（取樣筒）安裝后，在鍋爐鑄爐時，請關上、下連通管截止閥，以免測量電極被污染及損壞，引起誤差。待鍋爐清洗結束后，打開截止閥，儀表投入正常使用。正常運行時，如有電極泄漏需二次擰緊或更換密封墊圈。
2、本儀表一次表（取樣筒）的電極絕緣體為氧化鋁（陶瓷）材料，是易損部件，在重力作用下容易斷裂，在安裝時應避免重力敲擊電極。使用時間儀表出現顯示異常，因及時更換電極(電極和密封墊圈非保質部件，用戶自理)。更換電極時應關閉上下連通閥，待溫度下降后再更換，以免高溫時電極螺紋變形，引起電極座滑絲。
3、不要任意參改工廠設定參數，如確要參改，請專業儀表人員仔細閱讀本說明書后，按照儀表設定步驟進行參數的設定。（F01~F04，F13~F33不必修改），用戶一般對報警位置可根據實際使用條件進行適當修改，（F05-高水位、F06-高水位保護、F07-高水位報警、F08-低水位報警、F09-低水位保護、F10-低水位）。
六、訂貨須知：
1．訂貨前請用戶詳細閱讀說明書或產品簡介。
2．提供測點分布（指表二范圍之外的）。
3．指明報警、保護輸出位置（特別設定）。
4．明確一次儀表（取樣筒）工作壓力，上下連通管中心距離尺寸，引出法蘭規格。
5．本儀表可帶4~20mA，1~5V，0~10mA直流信號輸出，用戶需要請在訂貨時注明。
6．儀表電源供電電壓為AC110V或AC380V時請說明。
7. 如本儀表安裝在現場可提供現場儀表安裝箱及取樣筒防護罩，用戶需要請在訂貨時注明。
七、儀表常見故障分析：

八、儀表設定及操作：

1、同時按下“試驗”和“排污”鍵，此時儀表數碼顯示“F34”，儀表進入參數設定狀態。
2、單獨按“試驗”或“排污”鍵，使數碼顯示“F34”，按“消音”鍵確定，數碼顯示“0”或“1”，按“試驗”或“排污”鍵使數碼顯示“0”，此時儀表允許修改參數。按“消音”鍵確定。
3、單獨按“試驗”鍵，數值增加；單獨按 “排污”鍵數值減少。單獨按“消音”鍵表示確認。
4.參數修改完畢后，按“復位”鍵，儀表就在新參數下運行。
九、按鍵使用說明：
1、“試驗”鍵，儀表正常工作時作為試驗用，按此鍵儀表對數碼及模擬顯示LED進行掃描一次；修改參數時作為增量鍵。
2、“排污”鍵，儀表正常工作時作為排污用，按此鍵儀表保持原狀，改變輸入信號不起作用。以免一次儀表排污時誤動作；修改參數時作為減量鍵。
3、“消音”鍵，儀表正常工作時作為消音用，儀表報警時按此鍵，蜂鳴器止聲。修改參數時作為確認鍵。
4、“復位”鍵，儀表正常工作時作為復位用，排污工作結束后按此鍵，儀表恢復正常工作。
十、參數設定見表（一）
注：開關量為19點時，位置設定點為數字輸入點0~18。（F13~F31）
開關量為17點時，位置設定點為數字輸入點1~17。（F14~F30）
開關量為15點時，位置設定點為數字輸入點2~16。（F15~F29）
開關量為13點時，位置設定點為數字輸入點3~15。（F16~F28）
表一、功能碼說明

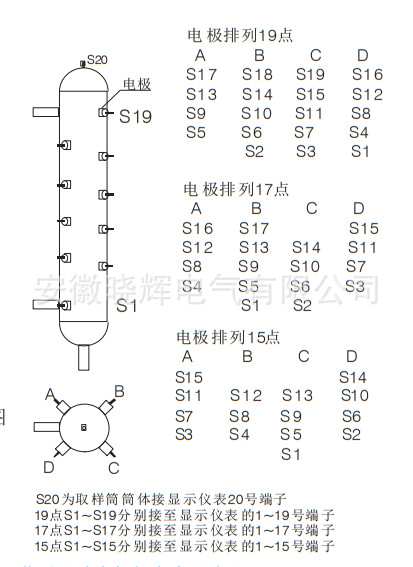

                               圖一 一次儀表安裝圖

注：DS-8S-19A（19點顯示）,S1為低水位，依此類推，S19為高水位。

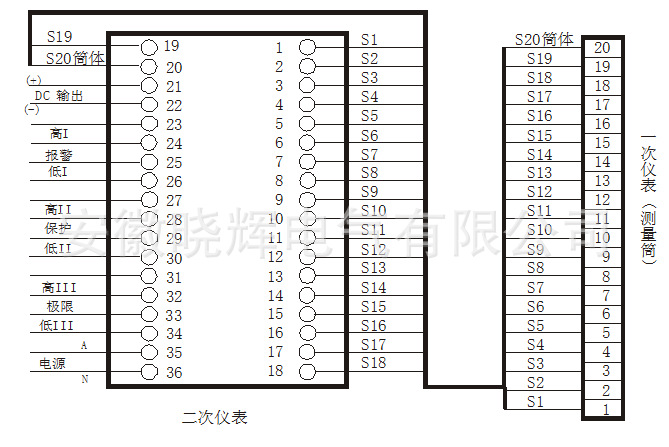

                         圖二 二次儀表與一次儀表端子接線圖

注：DS-8S-19A（19點顯示）,S1為低水位，依此類推，S19為高水位。
DS-8S-17A（17點顯示）,S1為低水位，依此類推，S17為高水位。S18,S19不接線
DS-8S-15A（15點顯示）,S1為低水位，依此類推，S15為高水位。S16,S17,S18,S19不接線
DS-8S-13A（13點顯示）,S1為低水位，依此類推，S13為高水位。S14,S15,S16,S17,S18,S19不接線
S20為筒體

表二、標尺型號

注：1.如用戶需其他標尺,請在定貨時注明.
      2.表中上、下限報警點位置為儀表出廠時設定,用戶可根據說明書按需要任意設定.

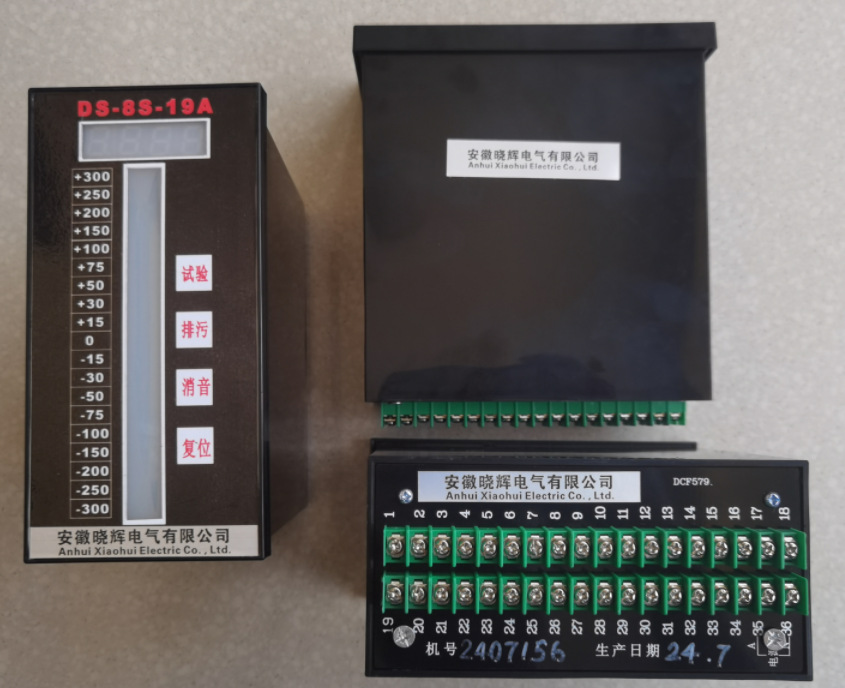

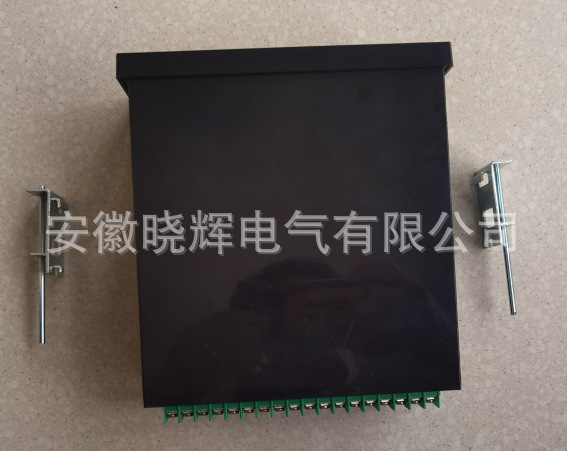

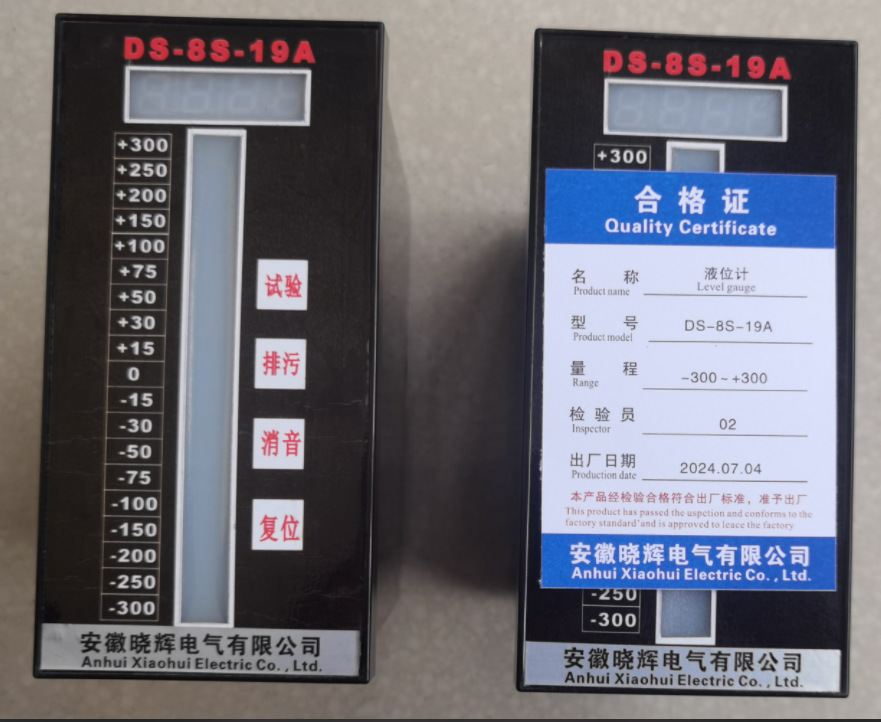

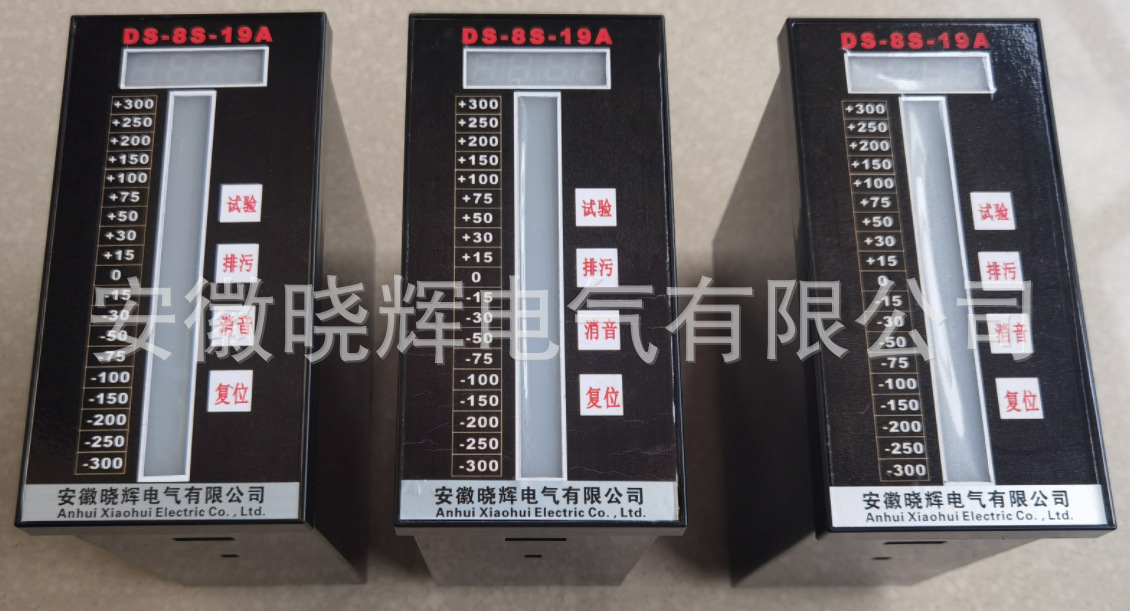

十一、產品照片：
