一、概述：
智能單回路顯示控制儀適用于各種溫度、壓力、液位、長度等的測量控制。采用微處理器進行數字運算，可對各種非線性信號進行高精度的線性矯正。
智能單回路光柱顯示控制儀集數字測量顯示和模擬測量顯示于一體，采用數碼LED顯示，可準確的顯示控制實時測量值; 同時采用高精度40線光柱顯示，清晰直觀的顯示實時測量值。以方便直觀的與其它測量參數進行比較。 智能單回路顯示控制儀向用戶開啟了儀表內部參數(包括輸入類型、運算方式、輸出參數、通訊參數 等)的設定界面。智能單回路控制儀可切換輸入多種分度號。采用無跳線技術，更改輸入分度號時，不用更改跳線或開關。整個儀表改型過程不需斷電，只需設定儀表的分度號及相關參數，即可在線完成輸入分度號的更改。智能單回路顯示控制儀支持多機通訊，具有多種標準串行雙向通訊功能，可選擇多種通訊接口方式(如RS-232C、RS-485、RS-422等)，通訊波特率300~9600bps儀表內部參數自由設定?？膳c各種帶串行輸入輸出的設備(如電腦、可編程控制器、PLC等)進行通訊，構成智能管理系統。配用智能系列數據采集器和基于 平臺的全中文組態王工控組態軟件，可方便的實現多臺儀表與上位機進行聯網管理 。
二、產品特點：
計算機數字自動調校
測量值零點遷移功能
冷端補償值零點遷移功能
變送輸出值零點遷移功能清晰明確的測量值顯示
測量值增益放大功能
冷端補償值增益放大功能
變送輸出值增益放大功能
高清晰LED數量顯示測量值高亮度光柱測量值顯示
支持多機網絡通訊，通訊協議可任意自由設定
全開放式用戶自設定界面
輸入信號類型設定
測量值零點與量程范圍設定
報警方式設定
輸出方式設定
設定參數斷電保留及參數密碼鎖定
全數字化冷端補償
可選擇儀表內部冷端補償
可選擇外接冷端補償(適用于高精度測量場合)
多規格外形結構尺寸
交直流開關電源供電方式
輸入信號與適配傳感器
1、配用標準分度號溫度傳感器
2、配用標準信號變送器
其他要求請在定貨時說明
三、技術參數：
輸入信號 模擬量:電阻--標準熱電阻--Pt100Cu50等遠傳壓力電阻
電偶--標準熱電偶--B、S、K、E、J、T、WRe等
電流--0~10mA、4~20mA、0~20mA等--輸入阻抗≤250Ω
電壓--0~5V、1~5V等--輸入阻抗>250Ω
測量范圍-1999~9999字
測量精度0.2%FS 士1字或0.5%FS 士1字
分辨率1、0.1、0.01或0.001字
溫度補償0~50
數顯方式-1999~9999測量值顯示
-1999~9999設定值顯示
0~100%測量值光柱顯示光柱
發光二極管工作狀態顯示
精度光柱顯示精度為2.5%
控制方式位式ON/OFF 帶回差
輸出信號 模擬量輸出DC0~10mA(負載能力≤750OΩ) DC4~20mA(負載能力≤500Ω)
DC0~5V(負載能力≤250Ω) DC1~5V(負載能力≤250Ω)
開關量輸出繼電器控制輸出--繼電器ON/OFF帶回差
觸點容量:AC220V/3A:DC24V/6A(阻性負載)
可控硅控制輸出--SCR(可控硅過零觸發脈沖)輸出，可觸發可控硅:400V/100A
固態繼電器輸出--SSR(固態繼電器控制信號)6~24/30mA(電壓不可調)
通訊輸出接口方式--標準串行雙向通信接口:RS-485，RS-232C，RS-422等
波特率--300~9600bps 內部自由設定
饋電輸出DC24V，負載能力≤30mA
控制方式可選擇1~4限控制，LED指示。控制方式為繼電器ON/OFF帶回差(用戶可自由設定)
控制精度士1字
報警方式可選擇1~4限報警，LED指示?？刂品绞綖槔^電器ON/OFF帶回差(用戶可自由設定)
報警精度士1字
溫度補償0~50℃數字式溫度自動補償
參數設定 面板輕觸式按鍵數字設定 參數設定值斷電保持 參數設定值密碼鎖定
輸入回路斷線報警(熱電偶或電阻輸入時)，繼電器輸出，LED指示輸入超/欠量程報警·電源欠壓自動復位工作異常自動復位(Watch dog)
聯機通訊 通訊協議為二線制、三線制或四線制(如RS-485，RS-232C，RS-422等)，亦可由用戶其他要求，波特率300~9600bps可由儀表內部參數自由設定。接口和主機采用光電隔離，通訊距離可達1.2公里。系統采用主一從通訊方式，整個控制回路只需一根二(三、四)芯電纜，即可實現與上位機通訊，上位微機可呼叫用戶設定的設備號，隨時調用各臺儀表的現場數據，并可進行儀表內部參數設定。配用數據采集器和工控組態軟件，可實現多臺儀表與一臺或多臺微機進行聯機通訊。
使用環境 環境溫度 0~50℃ 相對濕度 避免強腐蝕氣體
三、操作方式：
操作以豎式光柱為例介紹。其它機型操作方式類同。
1、正確的接線
儀表卡入表盤后，請參照儀表隨機接線圖接妥輸入、輸出及電源線，并請確認無誤。
2、儀表上的電
本儀表無電源開關，接入電源即進入工作狀態。

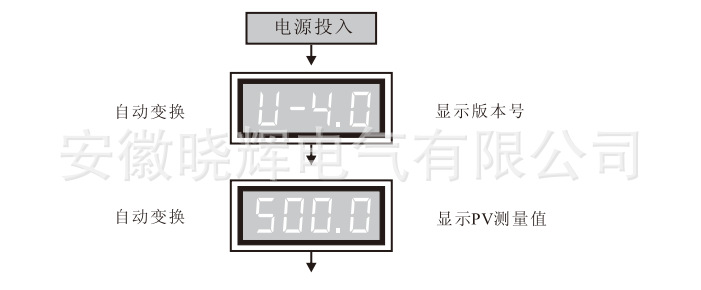

3、儀表設備號及版本號的顯示
儀表在投入電源后，可立即確認儀表設備號及版本號。
自檢完畢后，儀表自動轉入工作狀態，PV顯示當前測量值，光柱顯示當前測量值所對應的百分比。
控制參數(一類參數)設定
(1)、控制參數的種類:
在儀表PV測量值顯示狀態下，按壓SET鍵，儀表將轉入控制參數設定狀態。每按(減鍵即照下列順序變換參數。(一次巡回后隨即回至開始項目)各設定參數如下表所示:
儀表參數設定時，PV顯示器作為設定參數符號顯示器及設定值顯示器。每一參數設定過程都分作二次完成。即:PV先顯示參數符號，接下來顯示對應于該符號含義的具體參數值。
根據儀表規格不同有不予顯示的參數，尚請注意。
參數設定方式
(2)
以下以豎式光柱表為例，說明參數設定方式及過程(設定上限報警目標值為100℃)
用以上方法，可繼續分別設定其它各參數。
操作時請注意:
設定參數改變后，按SET鍵該值才被確認保存。
要使設定值為負數，可按設定值減少鍵使設定值減小至零后，繼續按住該鍵，顯示即出現負值參數一旦設定，斷電后保存。
控制（或報警）點輸出
四、控制（或報警）點輸出
五、安裝與使用：
本儀表采用標準卡入式結構，請將儀表輕輕推入表盤即可。
1、儀表盤開孔尺寸(單位mm)
2、儀表的接線
請參閱接線圖
3、配線上的注意
(1)輸入信號線為避免雜訊干擾的影響，請盡量遠離儀表電源線，動力電源線負荷線等配線。
(2)儀表電源線的配線請盡量避免遭受來自動力電源的雜訊干擾影響，如附近有雜訊發生源，而儀表有遭受雜訊干擾影響的可能時，請使用干擾濾波器。
★如濾波器不能獲得良好的效果，請詳細參照濾波器的周波數、特性等予以選擇。

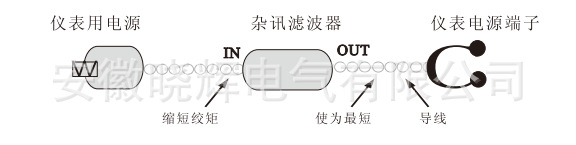

★為減輕儀表電源配線的干擾等影響，請縮短捻合絞距(pitch)。搶合絞距越短越好
濾波器須裝在接地良好的儀表盤等地，并使濾波器輸出側與儀表電源端子間的配較短。注:加長輸出側與儀表的電源端子間的距離，將無法獲得濾波器的效果。
在雜訊濾波器輸出側的配線上安裝保險絲，將無法獲得濾波器的效果。
(3)配線請使用符合電氣用品管理法的電線(儀表接地使用導線公稱截面積壓1.25~2.0mm左右的線材，請以較短距離接地)。
(4)電源投入時需要2~3秒的接點輸出準備時間，如做外部的連接回路等信號使用時，請使用延長時間繼電器為妥。

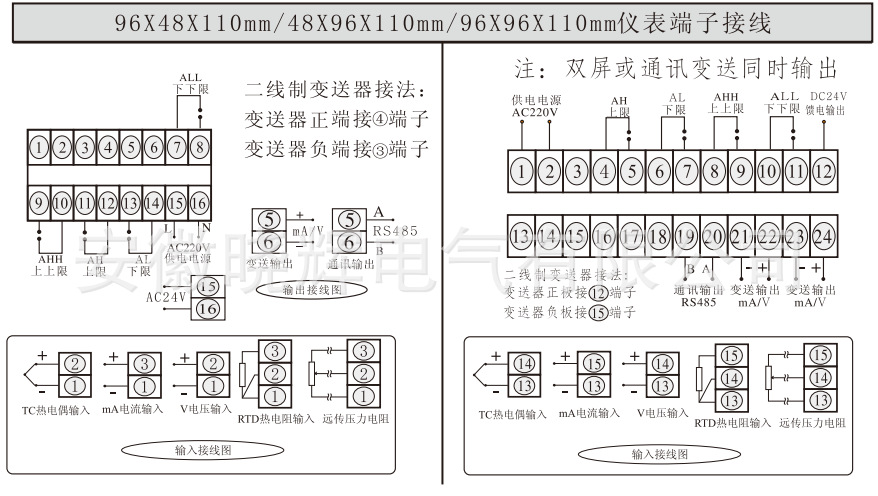

六、接線圖（請以儀表端子隨機接線圖為準）：
七、型號表：
LED數字系列顯示控制儀型譜表
以上型譜表中，各種型號儀表外表均可實現上述所有功能，因接線端子有限，其他需要可以訂貨，參見隨機接線圖。(儀表以隨機接線圖為準)
儀表通訊接口方式
儀表輸出方式：
輸入類型編碼(與輸入信號設置不同，輸入信號設置參見P22頁)
其他型號或要求的，請提供分度號或參考標準，定貨時說明。
全切換儀表不能切換選型代碼18，即輸入類型和頻率0~3000Hz，不能切換選型代碼12.0~10V
八、二級參數設置方式
警告!非工程人員不得進入修改二級參數，否則，將造成儀表控制錯誤!
在儀表一類參數設定狀態下，修改PASS=555后，按下SET鍵后，儀表即進入二級參數設定。在二級參數修改狀態下，每按，鍵即照下列順序變換(一次巡回后隨即回至開始項目)。儀表二級參數列示如下:
九、故障顯示及校正措施:
十、產品照片：
