產品名稱：電熱帶溫度控制器

一、概述：
      電熱帶溫度控制器BJW-86、電熱帶溫控器、伴熱電纜用溫度控制器可以自動控制被伴熱介質工藝溫度，它電氣要求設計和制造，與接線盒配套使用。

二、溫度控制器規格型號及技術參數：

     額定電壓；交流220V /380V
     額定電流：16A
     調溫范圍：10℃~200℃
     控溫精度：±4℃
     防護等級：IP54

三、溫控器工作原理：

    電熱帶溫度控制器BJW-86、電伴熱溫控盒感溫包接觸到的被控介質溫度升高時，溫包中的液體受熱膨脹，當被控介質超過設定溫度時，T1、T2觸點斷開，于是自動切斷電源，停止伴熱。此時，感溫包溫度慢慢降低，當溫度低于設定溫度時，觸點T1、T2重新閉合，又自動恢復送電。

四、溫度控制器產品結構圖：

   電伴熱溫控盒主要有：

1、芯盒；

2、盒座；

3、控溫元件和測溫毛細管；

4、溫度調節盒；

5、密封材料等組成。芯盒里裝有控溫元件?？販卦{節軸和測溫毛細管采用隔爆結構和膠封結構，供控制電纜的進線和出線使用。產品結構見下圖：

五、BJW-86電熱帶溫度控制器安裝與使用：

（1）打開接線盒蓋，擰下接套，將進線和出線電纜各自穿過接套、壓圈、橡膠密封圈進入接線腔。

（2）在工作電壓為220V、380V或110V的單相系統中將進線和出線中各自一根芯線分別裝在“T1”和“T2”接線柱上；剩下的一根進線和一根出線在“短接”線柱上，然后擰緊接套，上緊接線蓋螺釘。
（3）在380V三相系統中須增添一只交流接觸器KM，將其主觸點接入負載回路，溫控器的觸點T1、T2接入220V或380V的控制回路，通過KM線圈得電、失電來控制負荷回路的通與斷。安裝時來自配電的一根二芯控制電纜通過一只線嘴進入接線腔，接在溫控器T1、T2觸點上，另一只線嘴空著不用。其電氣原理見下圖：

（4）打開溫度調節蓋，將旋鈕上的介質工藝溫度數對準芯殼上的紅色小基準點，然后上緊盒蓋螺釘。

（5）將盒座用管卡固定在管道的適當部位（一般在電源接線盒附近），并將測溫毛細管用耐熱膠帶敷設在被測管道表面，感溫包用鋁膠帶緊貼在管道被測溫度的部位上，并用耐熱膠帶扎牢。耐溫毛細管安裝部位應遠離電熱帶，以防誤動作。
（6）電源線接入電網、控制線通過電源接線盒接入電伴熱帶。檢查無誤后即可送電工作。

六、溫度控制器注意事項：
     1.溫度控制器接線盒如有損壞應停止使用，更換新溫控制器
     2.如有規格溫控要求可定做
     3.用溫控串聯在點伴熱帶之間時，其他電伴熱帶負載電流應小于16A，以免溫度控制器損壞

     4.感溫包只能水平安裝、盒垂直向下安裝，否則會出現溫度不穩定現象。

     5.接線盒如有變形、裂痕盒損壞，應停止使用，換新溫控器。
     6.溫控元件能否正常工作的判斷方法：將萬用表電阻檔接觸“T1” 、“T2”觸點：從低到高轉動調溫旋鈕，在氣溫刻度線附近（溫包放在空氣中）能聽到“卟卟”觸點開閉響聲，且萬用表指針由“斷→通”，則表示正常；若指針不動，表示溫控元件已壞。

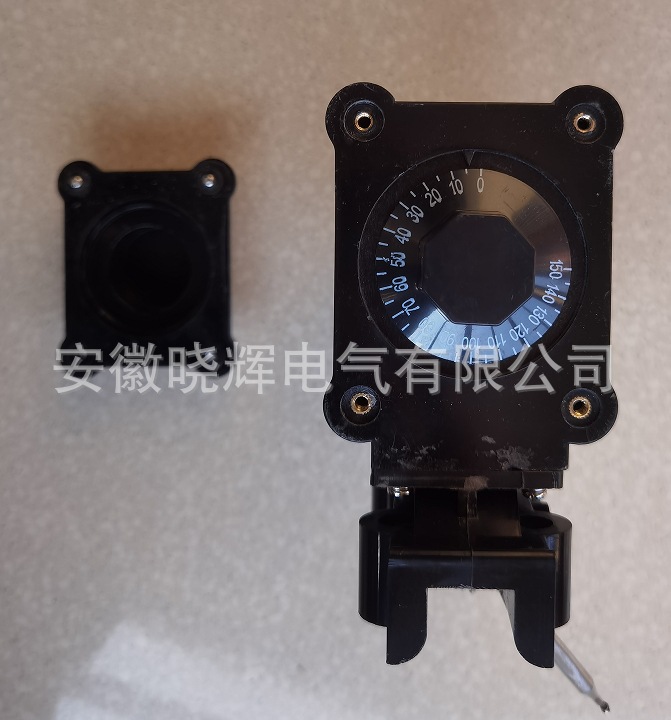

七、BJW-86電熱帶溫度控制器照片：
