簡單介紹：
XH9100一體化振動傳感器可直接連接DCS、PLC或其它設備，是測量風機、電動機、水泵等工廠設備振動使用的產品.
詳情介紹：
一. 概述：
XH9100一體化振動傳感器、精密測量電路集成在一起，構成高精度振動測量系統，適用于600轉-60000轉（10-1000Hz）機器的振動測量，XH9100一體化振動傳感器可直接連接DCS、PLC或其它設備，是測量風機、電動機、水泵等工廠設備振動使用的產品.
二．技術參數：
頻率響應：10～1000 Hz
測量范圍：0～30mm／s 其他量程可以選定
信號輸出：4～20mA
輸出阻抗：≤500Ω
工作電壓：DC24V±10％
接線方式：二線制
測量方向：見標簽
使用環境：溫 度 -40℃~85℃ 相對濕度 ≤90％
外形尺寸：Φ28＊65mm
安裝方式：M6*1.0雙頭螺紋安裝M8*1.0
重 量：約180g
三．產品安裝與接線：
安裝位置：安裝于被測振動點上，將變送器底部固定在被測殼體上，然后將變送器擰在上面擰緊即可。
接線說明：棕色導線接DC24V電源正端，藍色導線接DC24V電源負端，同時棕色和藍色導線也是4～20mA輸出引線。連接導線要求有良好的絕緣性能，采用二芯屏蔽電纜，
XH9100一體化振動傳感器應防止劇烈碰撞和敲打。
兩線制接線圖：

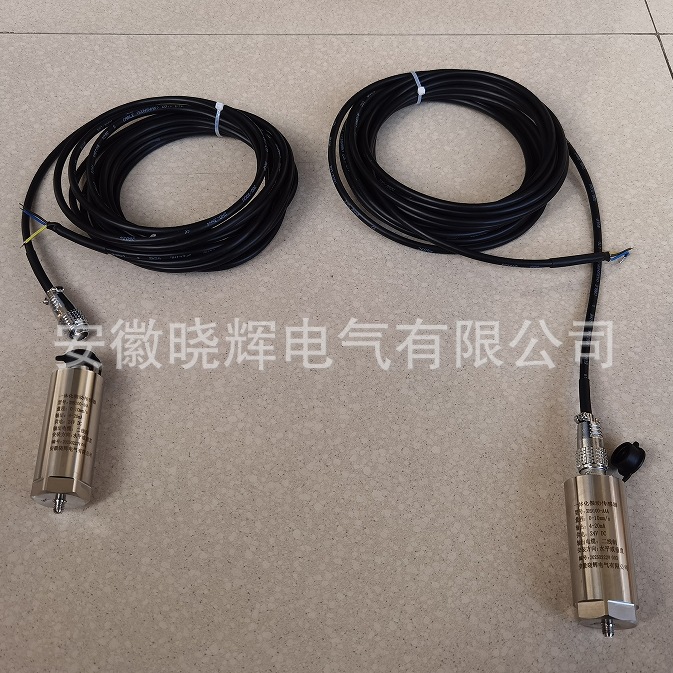

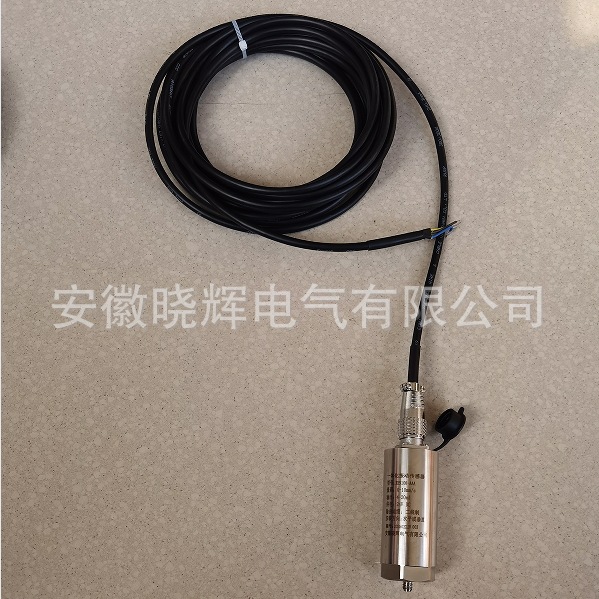

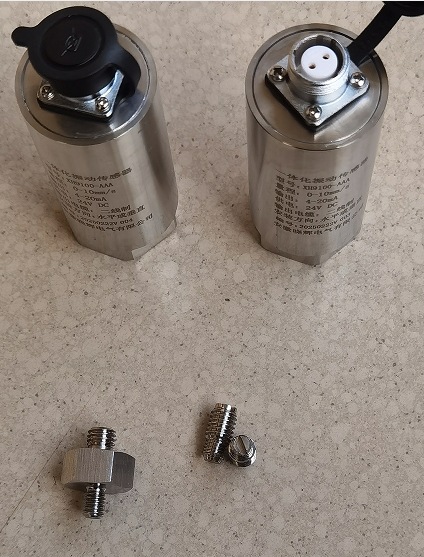

四、產品照片：
