產品名稱：除塵器脈沖控制儀

一、概述：

      除塵器脈沖控制儀、TKZM-12智能脈沖控制儀12路輸出報警控制、脈沖控制儀是脈沖袋式除塵器噴吹清灰系統的主要控制裝置。脈沖控制儀質量的高低反映了袋式除塵器的裝備水平。

    脈沖控制儀每次輸出一位的驅動電壓：一個驅動電壓持續時間，稱為脈沖寬度（脈寬）；相鄰兩個輸出驅動電壓之間的間隔時間．稱為脈沖間隔（間隔）；控制儀完成對所有位的電磁閥驅動輸出所需要的時間，稱為脈沖周期；兩個脈沖周期之間的停頓時間，稱為循環間隔。

    除塵器脈沖控制儀、TKZM-12智能脈沖控制儀采用智能化微機技術，設計而成的除塵器用脈沖控制器。主電路與輸出之間用光電耦合器隔離，輸出選用大功率輸出管（10A）或雙向可控硅．來確保工作的可靠性。面板上設有數字顯示，能依次顯示電磁脈沖閥工作順序，可根據清灰要求，調整脈沖寬度、脈沖間隔和循環間隔，控制電磁閥的開啟和關閉，對除塵器實行定時清灰。同時設有壓差控制儀輸入接點，接上差壓控制儀和差壓變送器后，可以定差壓清灰。

二、除塵器脈沖控制儀特點：

安裝使用方便，用戶可現場編程；

全無觸點控制，性能可靠；

可擴容、聯鎖、遠控。

三、工作原理：

    TKZM-12智能脈沖控制儀除塵器清灰時，一邊過濾一邊噴吹清灰，脈沖控制儀按設定的脈沖寬度和脈沖閥逐個噴吹清灰。也可以與差壓變送器、差壓控制儀配套使用實行差壓控制，如工作原理方框圖：

四、儀表操作：

①型號定義

②儀表面板

③設置說明

     TKZM-20智能脈沖控制儀在工作狀態下，按“設置”鍵，控制器將進入參數設定狀態。每按“設置”鍵一下，依次顯示下列參數，如表所示：

五、產品接線：

說明：1、電磁閥公共端接24V＋，另一端依次接1－20號端子；

         2．差壓接差壓開關量信號。

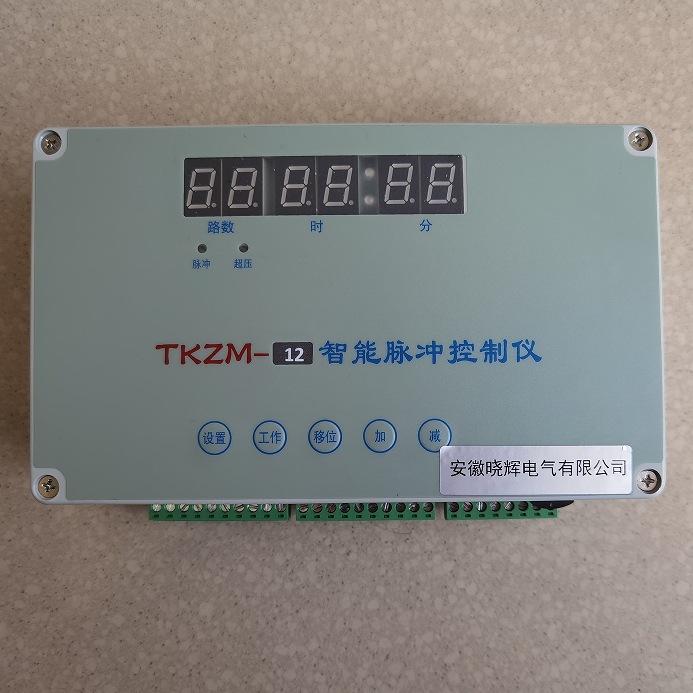

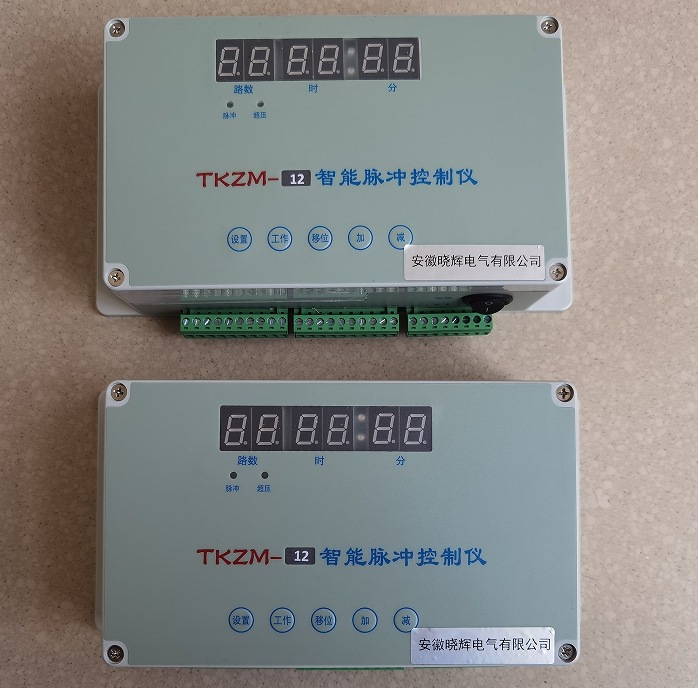

六、產品照片：
