一、概述：
三參數一體化探頭、振動溫度油位三參數探頭、KR-939SB3三參數一體化探頭帶鎧裝金屬護套管M27*2固定螺紋安裝是冷卻塔風機監控系統中，一種非總線結構的型組合探頭。它可以直接與“KR-939B3型風機監控器"配接，實現單臺設備監控。也可以與多種二次儀表，或計算機數據采集測控系統(DCS、PLC等)連接使用。
二、 產品特點：
三參數一體化探頭KR-939SB3三參數一體化探頭、KR-939SB3三參數組合探頭振動溫度油位4~20mA輸出、 KR-939SB3型一體化三參數組合探頭，三參數組合探頭，是用于冷卻塔風機監控系統中，這種應用于風機減速箱運行監測的組合變送器，在其內部分別集成了測量油溫、油位、振動信號的傳感、轉換和變送電路，直接輸出與這些參量對應的4～20mA標準電流信號，可以配接數顯表或計算機數字采集監控系統。
三參數一體化探頭 KR-939SB3三參數一體化探頭帶鎧裝金屬護套管、KR-939SB3三參數組合探頭振動溫度油位4~20mA輸出、 振動溫度油位組合變送器、探頭溫度測量使用鉑電阻傳感器和半導體集成器件；油位測量采用了電容式傳感原理；用于振動測量的傳感器，直接獲取機械振動的加速度信號，經放大器、帶通濾波器、一次積分、值（RMS）變換器，將帶寬內的振動波形進行真有數值轉換；油位、溫度、振動各產生4～20mA輸出
三、技術性能和指標：
外型和安裝結構：

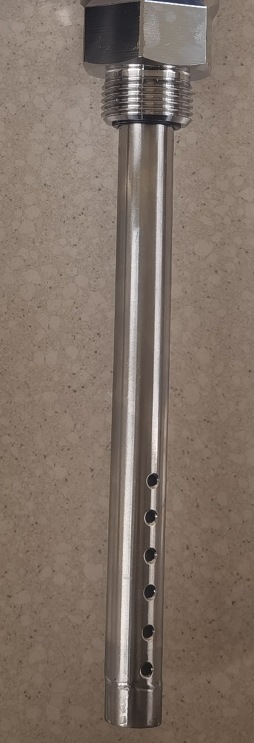

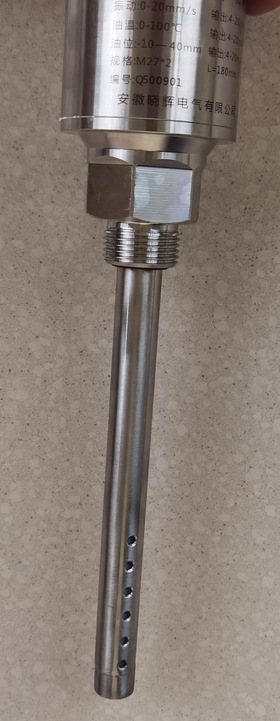

三參數組合探頭，探頭是以外螺紋形式，安裝于風機減速箱的螺紋安裝孔中，探桿插入減速箱內，從而獲取減速箱中潤滑油溫度、潤滑油油位和箱體振動信號，完成變送輸出。螺紋規格和探桿插深需在定貨時說明。
見［圖1］外型結構圖

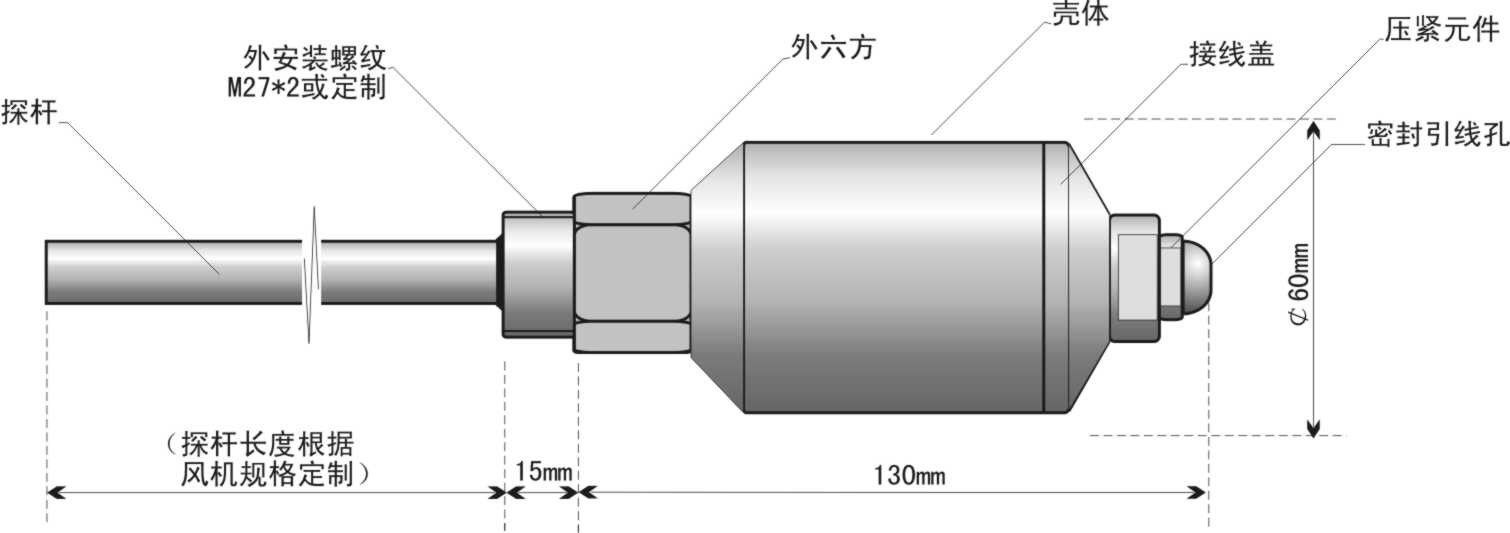

［圖1］外型結構圖
溫度測量特性： 潤滑油溫度測量范圍：0～100 ℃ ， 溫度測量綜合誤差：±1℃
油位測量特性： 潤滑油油位測量范圍：0～50㎜（10㎜處為減速箱正常油位下油限位置）， 油位測量誤差： <= ±1㎜ 環境溫度-40～65℃（耐溫-50～150℃）
振動測量特性： 振動測量范圍：0～20 ㎜/s ，測量輸出與振動速度的數值（RMS）成正比，振動測量頻帶范圍：10～1000HZ，振動測量誤差：<=±1㎜/s
信號輸出特性： 有源電流型輸出：DC/4～20mA ，要求無源電阻性負載。負載電阻：< 300歐姆
供電特性： 工作電壓：DC/24V±4V，保護電壓：DC/30V ，額定電流：DC/80mA,瞬時工作電流：120mA，內設電壓極性反接保護。
環境特性： 環境溫度范圍：－20～80℃，環境濕度范圍：0～100％（端口使用704硅橡膠密封）
電氣連接： 兩個四位端子：+24V電源、GND、It 、t-COM、Io、o-COM、Iv、v-COM：It溫度電流信號輸出；Io油位電流信號輸出； Iv振動電流信號輸出： 典型接線參見［圖2］探頭接線原理示意圖。

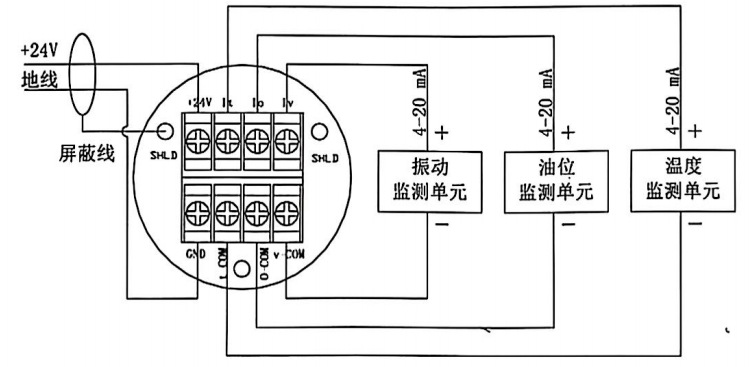

［圖2］探頭接線原理示意圖
KR-939SB3三參數一體化探頭振動溫度油位4~20mA輸出、振動溫度油位組合變送器、探頭是以外螺紋形式，安裝于風機減速箱的螺紋安裝孔中，探桿插入減速箱內，從而獲取減速箱中潤滑油溫度、潤滑油油位和箱體振動信號，完成變送輸出。螺紋規格和探桿插深需在定貨時說明。
KR-939SB3三參數一體化探頭振動溫度油位組合變送器、由于現場潮濕環境，產品出廠時配接5芯雙層屏蔽電纜

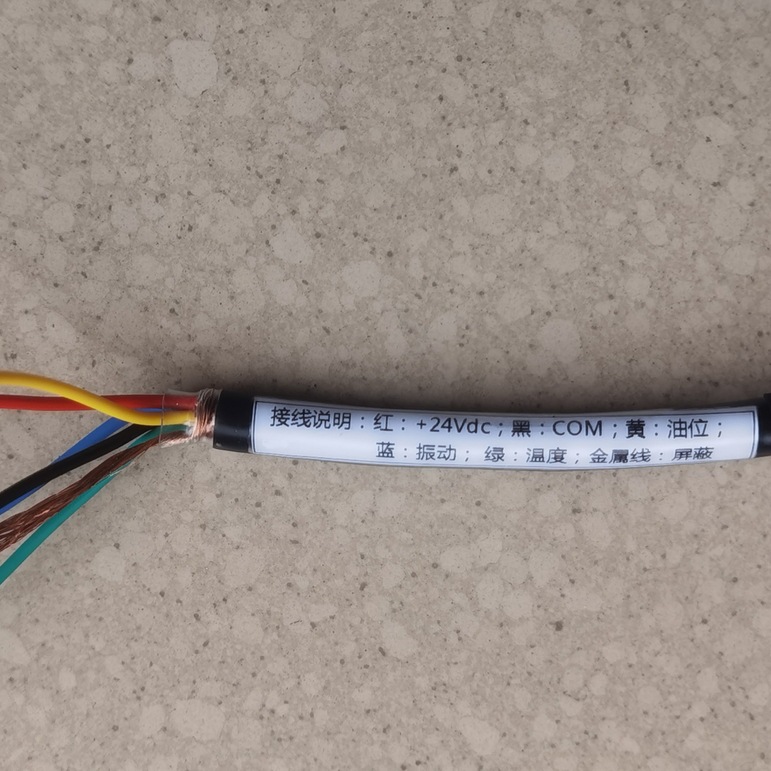

通常供貨時已預先選裝好一條五芯屏蔽電纜，電纜接線顏色對應關系如下： 紅色：+24V電源； 黑色：地線（公共端:GND,t-COM,o-COM,v-COM內部導通）； 電纜屏蔽線：接大地； 綠色：溫度輸出； 藍色：振動輸出； 黃色：油位輸出；

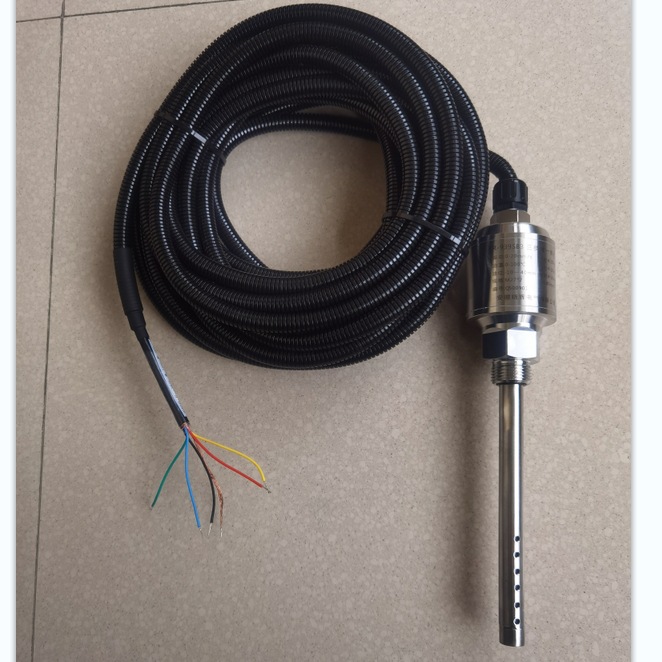

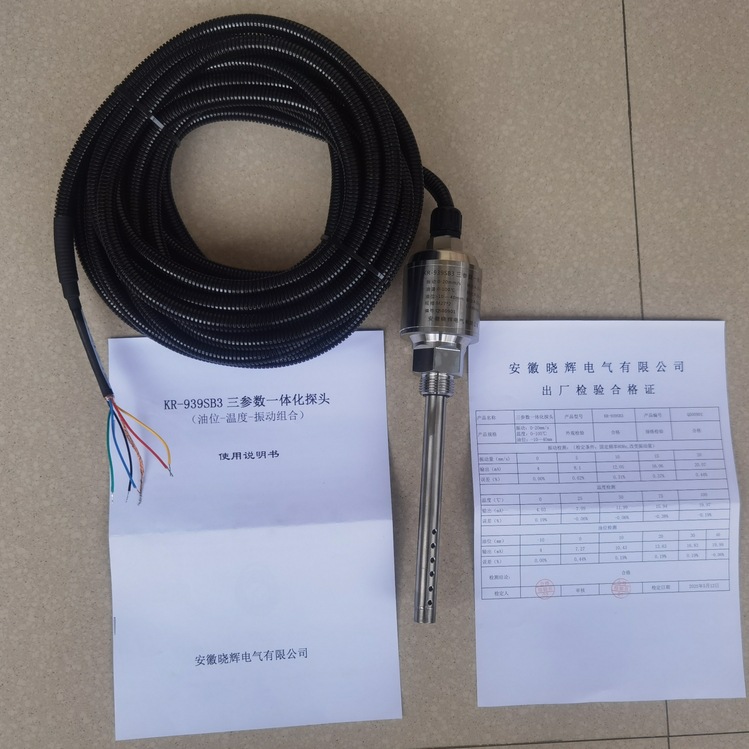

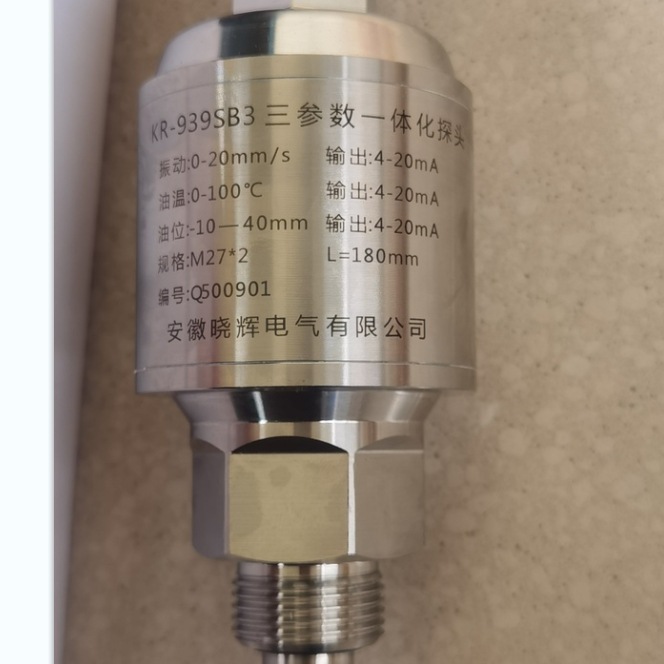

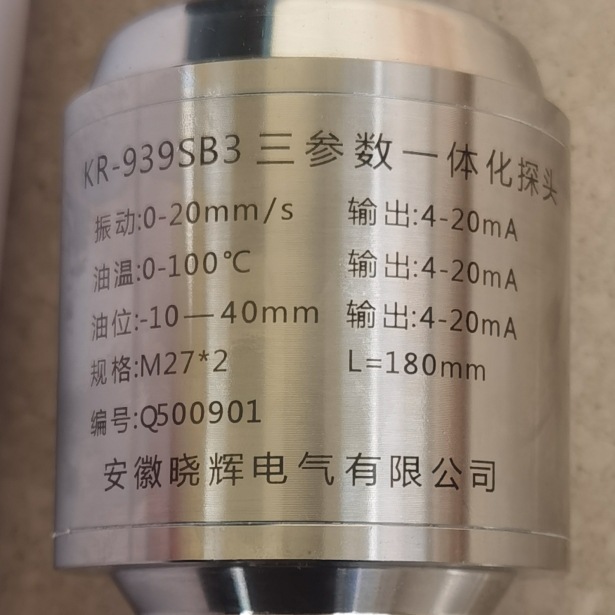

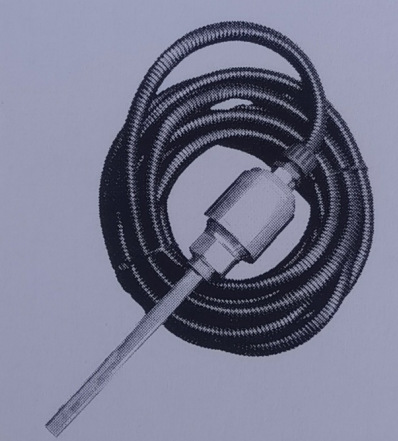

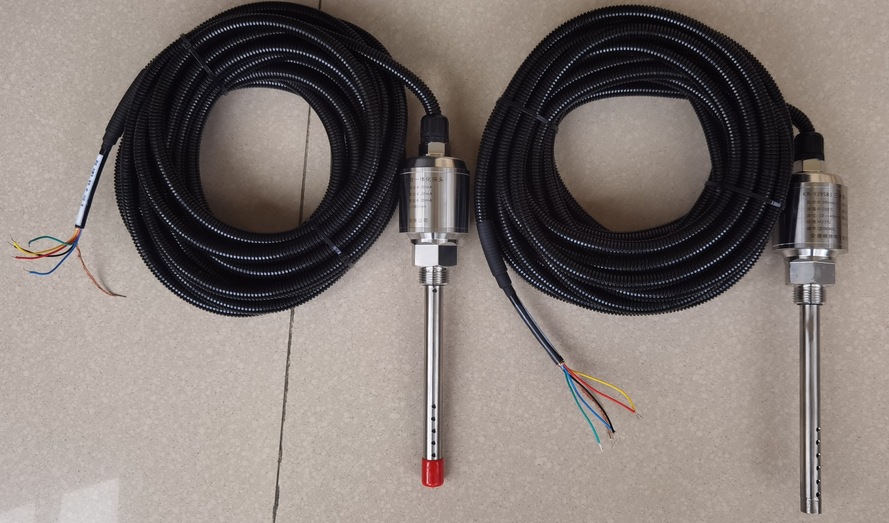

四、產品照片:
