一、概述：
CWY-DO-810800-50-03-01-01風機軸振動傳感器及CWY-D0-810805-02-12-05-前置器、電渦流傳感器的基本工作系統由被測體、探頭、延伸電纜、前置器構成。前置器產生高頻振蕩電流通過延伸電纜流入探頭線圈，線圈會產生軸向磁場，當被測金屬體靠近這個磁場，在被測金屬表面產生渦流（電渦流的強弱隨探頭與被測體表面之間距離的變化而變化），從而引起線圈Q值變化。距離小時電渦流作用強，線圈Q值小；距離大時電渦流作用弱，線圈Q值大。在實際應用中，將線圈Q值的變化經前置器檢波、放大轉化成電壓的變化。實現將機械位移(間隙)值轉換成電壓值。
CWY-DO-810800-50-03-01-01風機軸振動傳感器及CWY-D0-810805-02-12-05-前置器、隨著 DCS系統的普及，傳統的二次儀表的功能基本上都能由DCS系統實現。軸位移變送器將傳感器采樣的位移信號經變送器線性化、歸一化處理后，直接輸出4-20mA信號。軸位移變送器與電渦流傳感器探頭配接，取消了變送器或儀表，減少了接線環節和安裝環節，減少了故障率，它將傳統的外部前置器和儀表部分的濾波、信號歸一化處理信號輸出等功能模塊化，增強了系統的集成度，體積小，提高了可靠性。
CWY-DO-810800-50-03-01-01風機軸振動傳感器及CWY-D0-810805-02-12-05-前置器、軸位移變送器為直接與 DCS、PLC 接口提供一種簡便、低成本的方式監測旋轉機械轉子的軸位移。對主機、輔機設備如汽輪機、壓縮機、風機、泵、電機等進行軸位移實時監測，能真正起到對這類設備進行保護。它測量準確、穩定可靠，抗干擾性能。

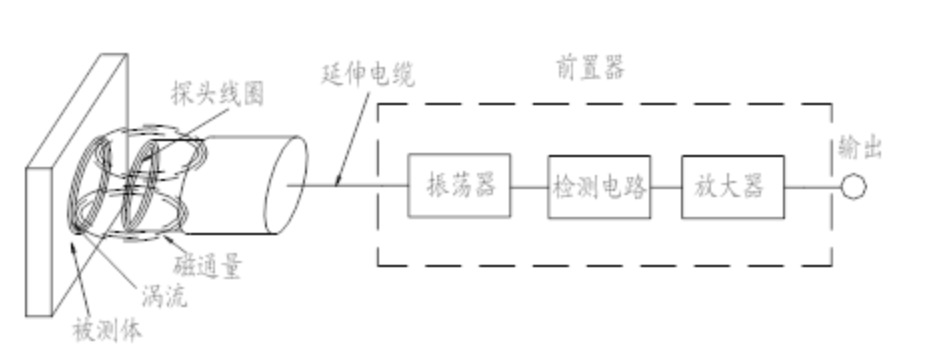

電渦流位移傳感器工作原理圖
綜上，電渦流傳感器工作系統中被測體的材質與測量結果密切相關
二、技術參數 ：
供電電源：+24Vdc，工作電流小于20mA。
輸 入：電渦流傳感器探頭。
輸 出：0-5V，1-5V，2-18V其他規格可以定制。
精 度：＜±1%
輸出紋波：≤20mV。
頻 響：0～10KHz。
溫 漂： ≤0.1%℃。
外形尺寸： 90mm(W)×35mm(L)×70mm(H)。

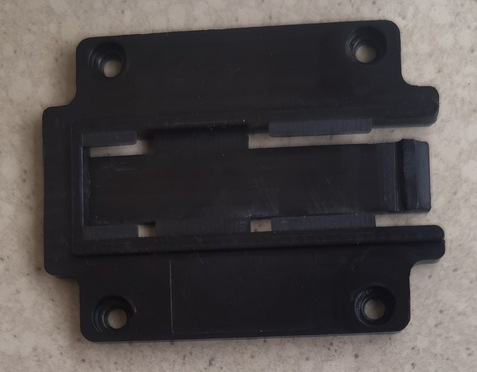

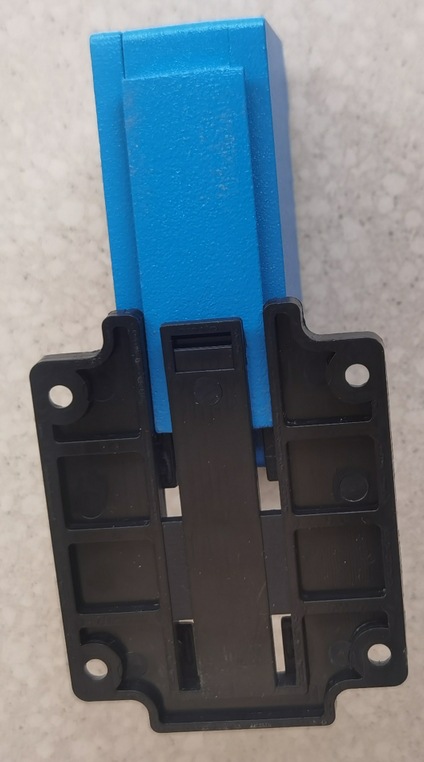

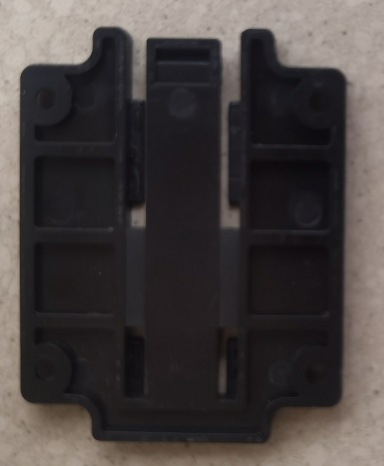

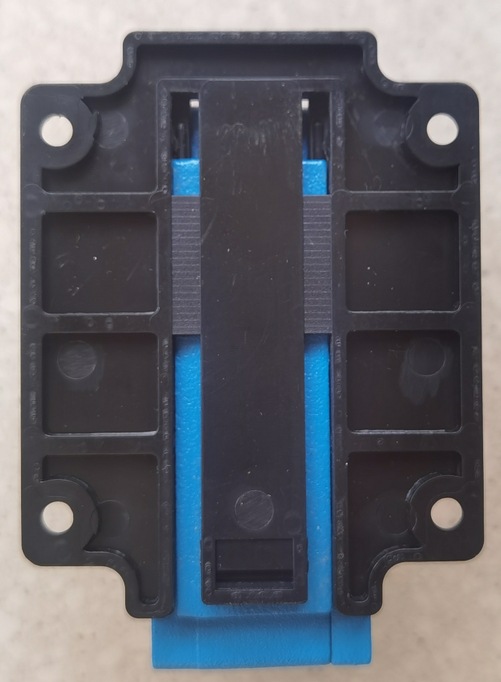

安裝尺寸：底板安裝，51mm×51mm，采用四個M4×12 GB29-76螺栓安裝； 導軌安裝，可以方便地安裝在標準35mm導軌上。（默認安裝方式）
接線方式：采用SpringLoc 端子，有自動緊固的功能，不需要安裝工具即可接線，由于不需要螺栓固定，不會發生松動。
工作溫度： -30℃～80℃。
三、安裝使用：
探頭的安裝
1、確保被測面的材質為40CrMo，或其渦流效應與40CrMo相接近。大多數汽輪機、鼓風機等設備的轉軸是用40CrMo材料或與之相近的材料比如45號鋼制造。因此，除非在訂貨時進行特別說明，通常在出廠前傳感器系統采用40CrMo材料試件校準。
2、電渦流效應主要集中在被測表面，由于加工過程中形成的殘磁效應，以及淬火不均勻，硬度不均勻，結晶結構不均勻等都會影響傳感器特性，API670標準推薦被測面殘磁不超過0.5微特斯拉。當需要更高測量精度時應用實際被測體校準。
3、如果被測表面有鍍層，傳感器應按鍍層材料重新校準。
4、測量軸的軸向位移時，測量面應該與軸是一個整體。這個測量面是以探頭中心線為中心，寬度為2倍探頭頭部直徑的圓環。探頭安裝位置距離止推法蘭盤不應超過305mm (API670標準)，否則測得的結果不僅包括軸向位移的變化，而且包括脹差在內的變化。
5、在停機時安裝傳感器探頭，由于軸通常都會移向工作推力的反方向，因而探頭的安裝間隙應該偏大，原則是保證：當機器啟動后，軸處于其軸向竄動量的中心位置時，傳感器應工作在其線性工作范圍的中點。如：量程-1～01mm，遠離為正，我們可按下列步驟安裝傳感器探頭確定儀表量程零點的傳感器輸出電流：由方向遠離為正可知，傳感器探頭與被測體的距離越大，傳感器輸出的電壓值就越大，兩者之間成正比，根據負向量程為1，靈敏度8mA/mm，可知儀表零點的傳感器線性電壓=1×8=8 mA。 一般電渦流傳感器在進入線性段前都有一個非線性的電流，它不隨傳感器的間隙變化而變化，這個電壓我們叫他死區電流。本公司ф8傳感器死區電流為4 mA。 因此，儀表量程零點的傳感器實際電流=死區電流+線性電流=4+8=12 mA。

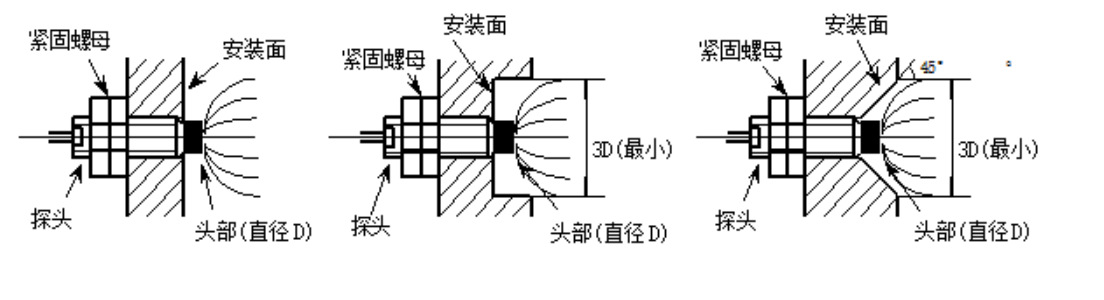

6、安裝傳感器應保證探頭的頭部與安裝面之間不小于一段距離，工程塑料頭部體要全部露出安裝面，否則應將安裝面加工成平底孔或倒角。
7、 兩探頭頭部平行安裝距離應不小于較小安裝距離。為防止兩探頭間的相鄰干擾，對于不同規格的探頭和不同的安裝方法要求其間距也有所不同。
|
探頭頭部直徑 (mm) |
兩探頭平行安裝 中心線距離(mm) |
|
φ5 |
25 |
|
φ8 |
40 |
|
φ11 |
70 |
|
φ25 |
120 |
8、探頭安裝支架的強度要盡量高，一般要求支架的諧振頻率至少為機器轉速的十倍，這樣才能保證測量的準確性。

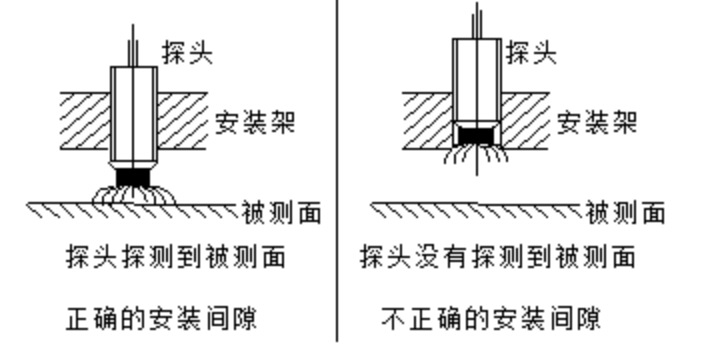

9、采用測量傳感器的輸出來調節傳感器的安裝間隙，當探頭頭部還未露出安裝孔時，由于安裝孔周圍的金屬影響，可能使得傳感器輸出等于安裝間隙所對應的電壓或電流值，但這時探頭測量的不是需要測量的被測體。探頭調整到正確的安裝位置，傳感器輸出應該是：先是較大的飽和輸出(此時探頭還未放進安裝孔內)，然后是較小的輸出(此時探頭放進安裝孔中)，繼續將探頭擰進安裝孔，傳感器輸出會變為較大的輸出(此時探頭頭部露出安裝孔，但與被測面間隙較大)，再擰進探頭，傳感器輸出等于安裝間隙所對應的值，此時探頭才是正確的安裝間隙。
10、將探頭旋進螺紋安裝孔時，用力不能過猛，否則可能壓壞探頭和被測體。
將探頭旋進螺紋安裝孔時，須同時轉動探頭所帶的電纜，否則有可能將電纜扭斷，如果帶有延伸電纜，應將延伸電纜取下。
11、探頭的電纜接頭是和內部電路相接的，而且不具備密封性。為了避免接頭和機殼接觸以及加強密封性，應該采用熱縮套管加熱收縮包裹。這樣還能起到防止接頭松動的作用。不要用粘性的電工膠帶來絕緣接頭，因為油霧會溶解膠帶上的粘性物而污染接頭。
12、探頭頭部材料為PPS工程塑料，殼體材料為1Cr18Ni9Ti耐酸堿不銹鋼。安裝時應注意被測體的環境是否存在使探頭損壞的化學物質。
探頭長期接觸下列物質，探頭材料和性能不會受到影響：
空氣、水、潤滑油、氨氫氧化物、酒精、汽油、乙醚、稀硫酸、氫氧化鈉。
探頭不能長期接觸下列物質：
無水氨、苯甲醛、硝酸、三氯甲烷、高錳酸鉀、98%硫酸。
13、探頭電纜和延伸電纜長度一經選定，在使用時，不能隨意縮短或加長，否則會造成傳感器系統的變化。
變送器的安裝
變送器對工作環境的要求比探頭嚴格得多，通常將它安裝在遠離危險區，其周圍環境應該無腐蝕性氣體，干燥、震動小，環境溫度與室溫相差不大。在機器旁安裝，為了保證變送器工作可靠，有需要要采用安裝盒。
為了防止不同地電位造成的干擾，須采用單點接地。前置器外殼是用鋁鑄造而成，為了屏蔽外界干擾，在變送器器內部已將殼體與信號端聯接；安裝底板和導軌卡座均為工程絕緣塑料，這樣可以保證在安裝變送器時，使變送器殼體與大地隔離(即 “浮地”)。
系統連接
系統連接包括將傳感器探頭、延伸電纜(如果有的話)、變送器以及DCS系統之間的電氣連接，以組成能投入工作的測量系統。
用熱縮套管加熱收縮包裹，防止松動和接頭對地短接。
變送器的輸出應采用網狀屏蔽電纜，屏蔽電纜的屏蔽層需在接DCS系統一端單點接信號地，即屏蔽層前置器端不接，DCS系統接地。
變送器的原始信號輸出電纜總長不得超過300米，否則信號衰減將會過大。
連接示意圖如下
被測體要求：被測體材料對傳感器特性影響
被測體材料為45#鋼，否則會有誤差。
被測面應光潔、不應有洞眼、刻痕等，轉速、鑒相測量可在被測面裝凸臺或開凹槽，位移測量一般要求被測面表面粗糙程度不超過0.8～1.6um, 軸振動測量一般要求被測面表面粗糙程度不超過0.4～0.8um。
訂貨時用戶須注名被測體材料、形面、尺寸等。如用戶沒有在合同中約定，出廠校驗時均將45#鋼作被測體材料，被測體平面直徑尺寸以大于3倍探頭直徑進行校準。
四、校準與維修：
1、校準
以下情況下應該對變送器進行返廠重新校準
變送器長期不使用一年以上
變送器連續使用兩年
被測體材料與出廠校準材料不符
排除故障后。
準裝置與設備
位移校準器
千分尺
數字萬用表
直流穩壓電源
以上工具、設備，本公司均可提供。
校準步驟
選擇與被測體材料相同的試件安裝好。
裝好探頭、千分尺（量程應大于傳感器量程 20%）。
將直流穩壓電源的供電電壓調到傳感器系統所需電壓范圍。
分別將穩壓電源、數字萬用表、探頭、電纜接到前置器上
旋轉千分尺調節鈕，使探頭與試件平面緊貼，再將探頭頭部與試件間距離到傳感器線
性起始距離。
打開電源，旋轉千分尺調節鈕，以**之一量程為間隔，記錄傳感器輸出電壓或電流
值。
計算傳感器靈敏度與線性誤差。
如果非線性度、靈敏度等指標超差，則請聯絡本公司，由專業技術人員進行調節。
2、故障維修
傳感器系統在校準或工作中出現不正常現象時，先自行初步檢查，問題嚴重時，請聯絡本公司或本公司各地銷售服務代理。
系統檢查
接線端子接線是否接錯；
接線是否短路或開路；
電源電壓是否正確；
測量儀器是否短路或開路。
探頭檢查
探頭高頻插頭和探頭頭部是否干凈，如有臟物，請用無水酒精擦洗。
延伸電纜(如果有延伸電纜的話)是否短路或開路，如有故障，應更換延伸電纜。
檢查探頭是否短路或開路：先將延伸電纜脫開(如果有的話)，然后用數字萬用表測量探頭高頻插頭的插針與插頭外殼間的電阻值，其正常數值應在2.0～10.0Ω之間，如果電阻值很小(小1.0Ω)，則說明此探頭出現短路；如果測得的電阻值非常大(大于10Ω)，說明此探頭已開路或接觸不好。當發現有上述兩種情況時，就得更換探頭
變送器的檢查
先檢查探頭和延伸電纜是否與變送器配套。如果有延伸電纜，要將延伸電纜接上。延伸電纜和探頭連接處要用熱縮套管加熱收縮包裹，對地浮空。
將判定完好的探頭，與變送器相連。當探頭頭部緊靠金屬導體時，變送器的原始信號輸出應該較?。划斕筋^頭部遠離金屬導體時，變送器的原始信號輸出應該較大。否則就可以判定此變送器已損壞，或者傳感器系統接觸不好，這時應該對系統進行修理或更換變送器。

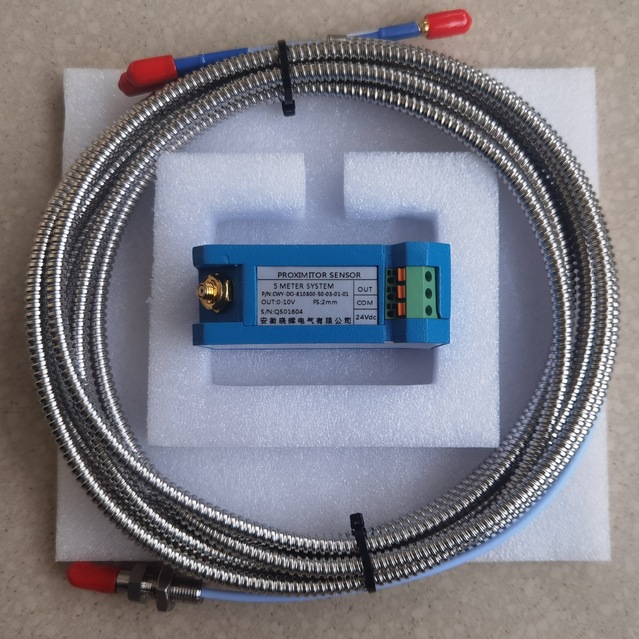

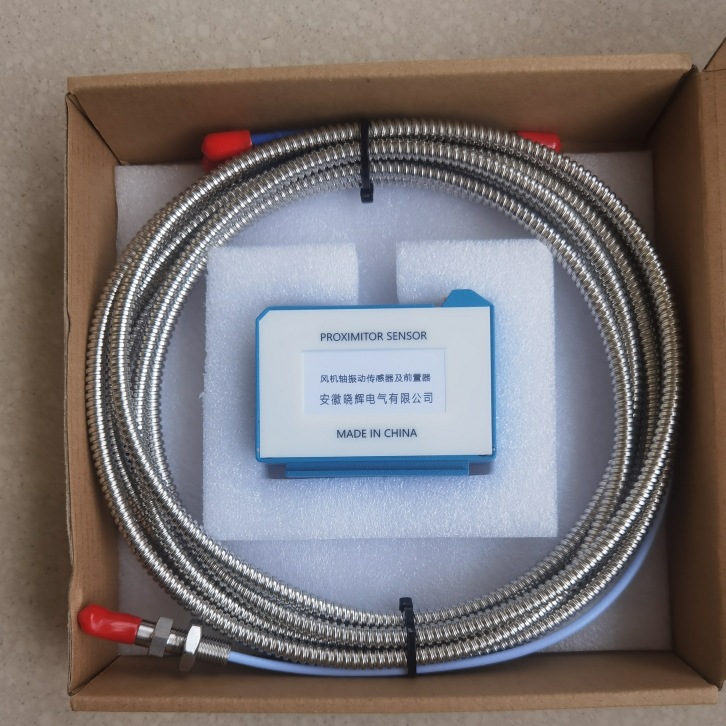

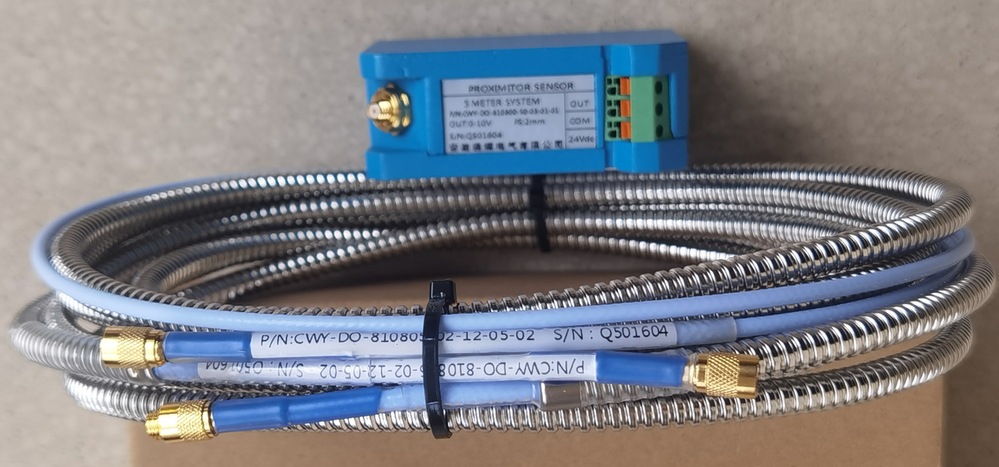

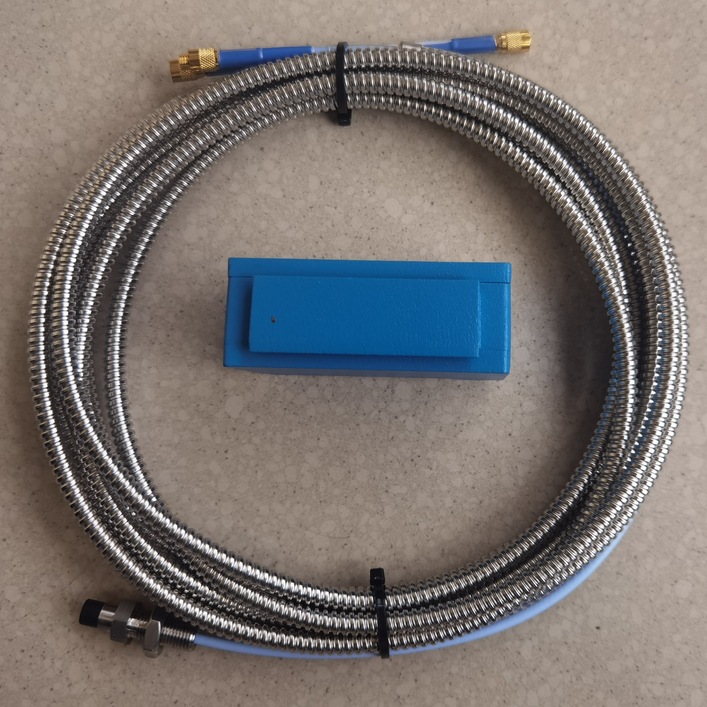

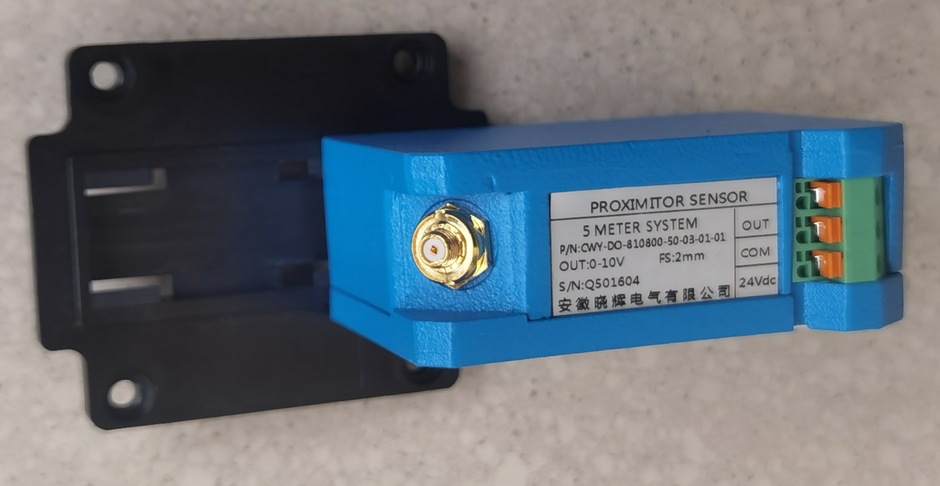

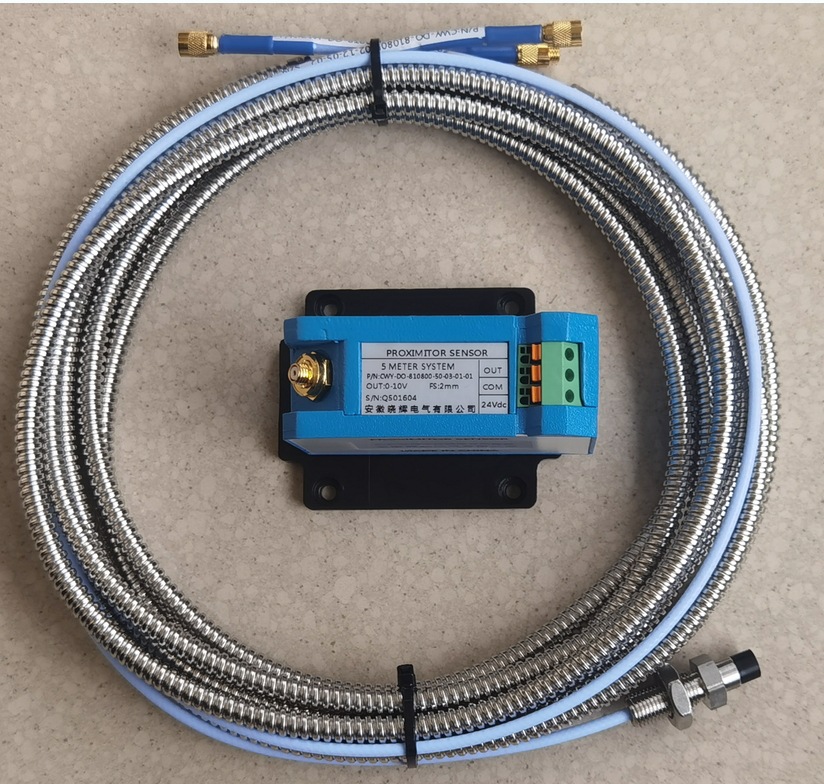

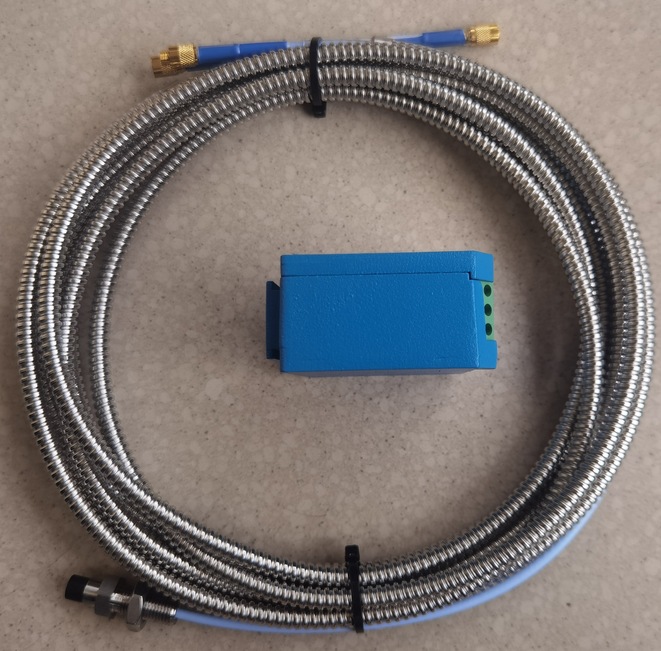

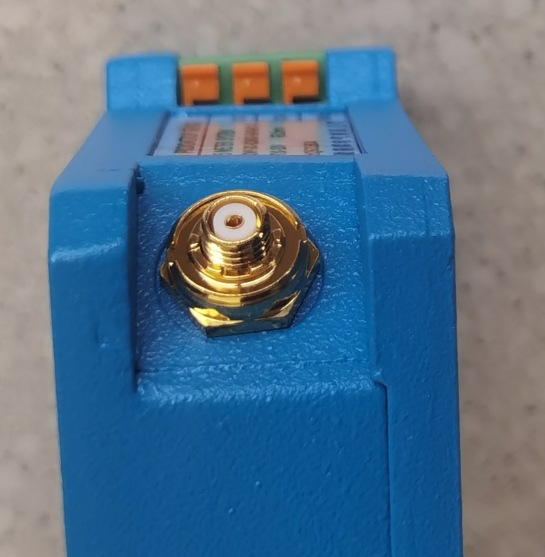

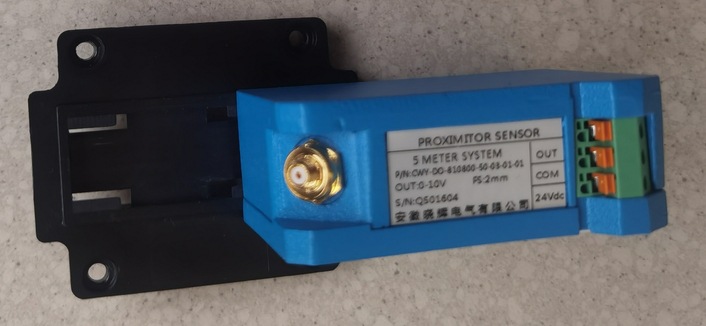

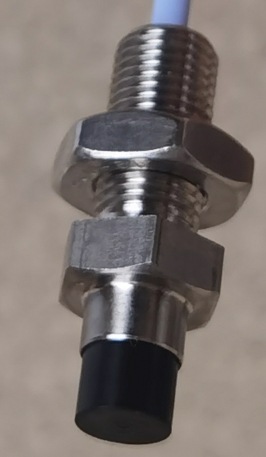

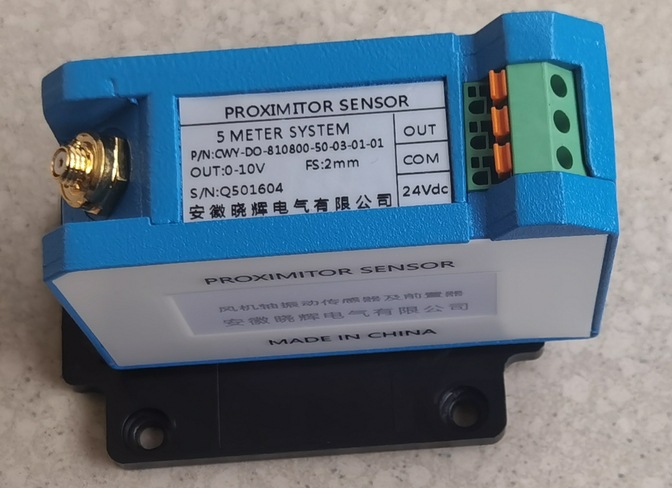

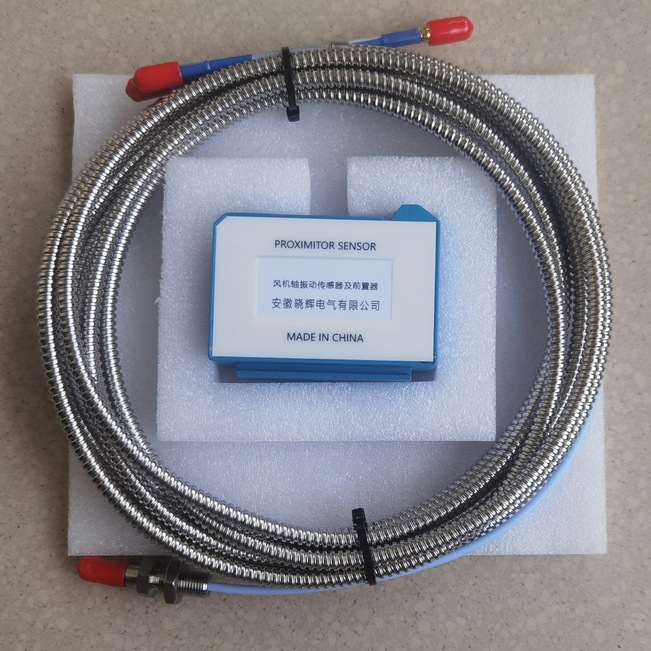

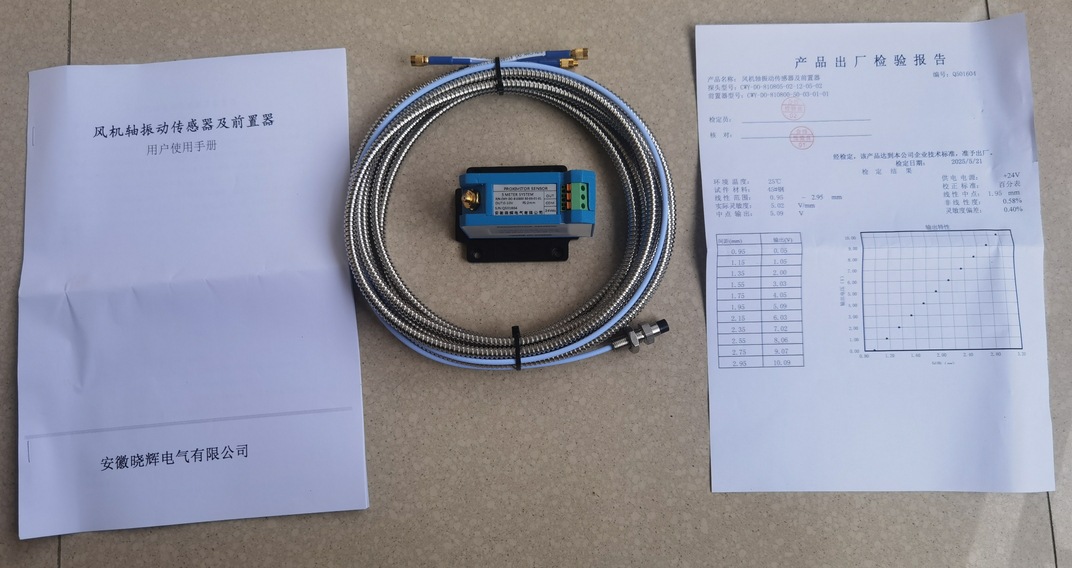

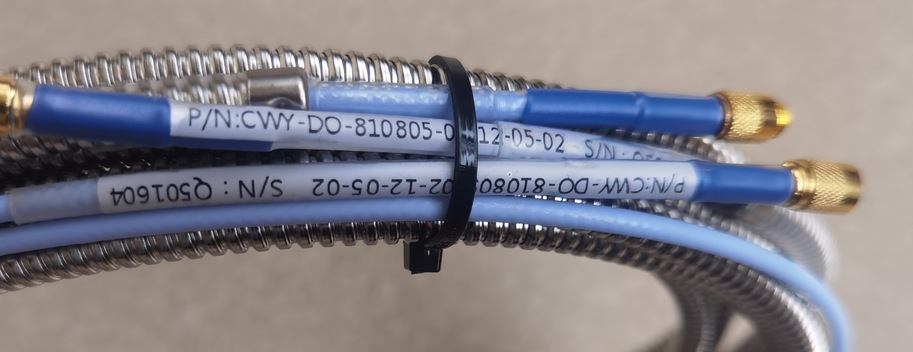

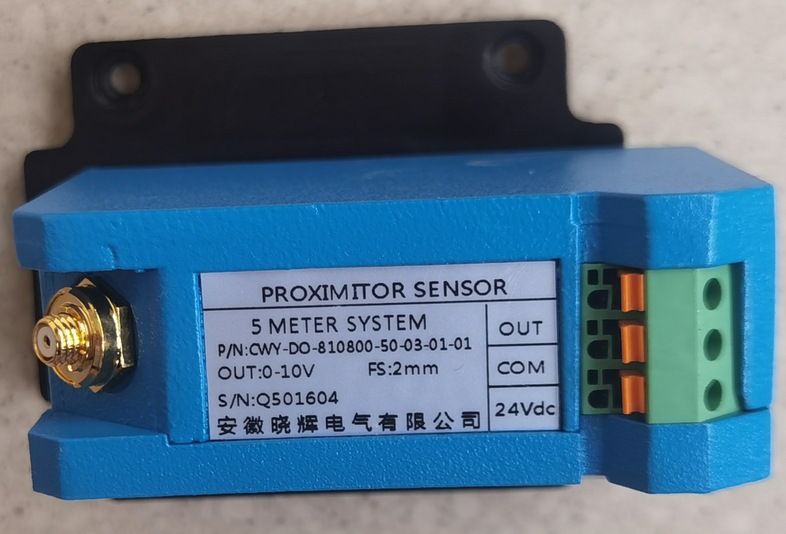

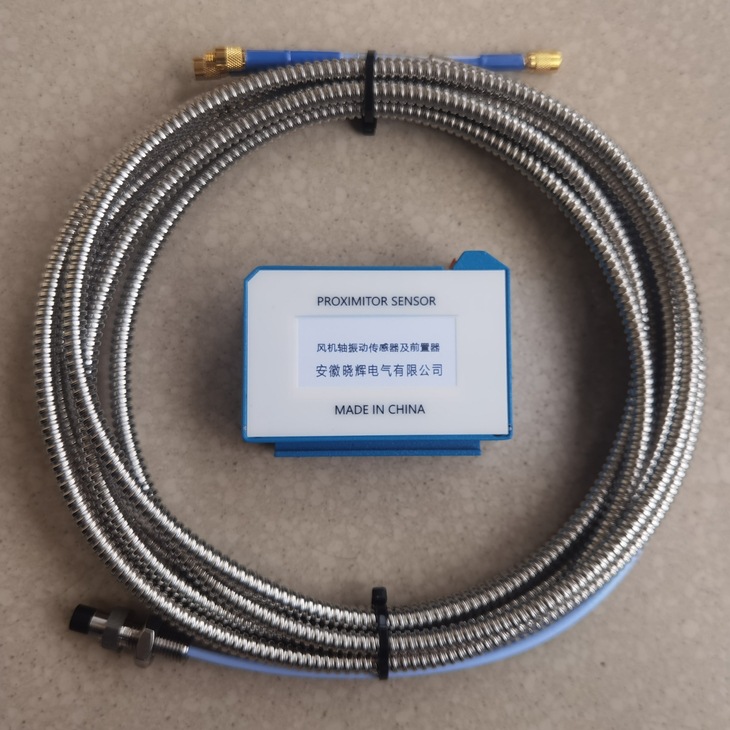

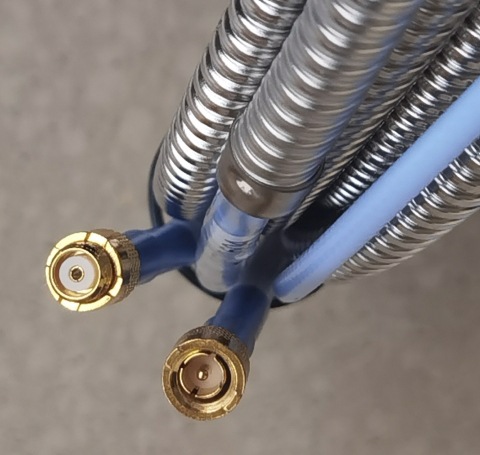

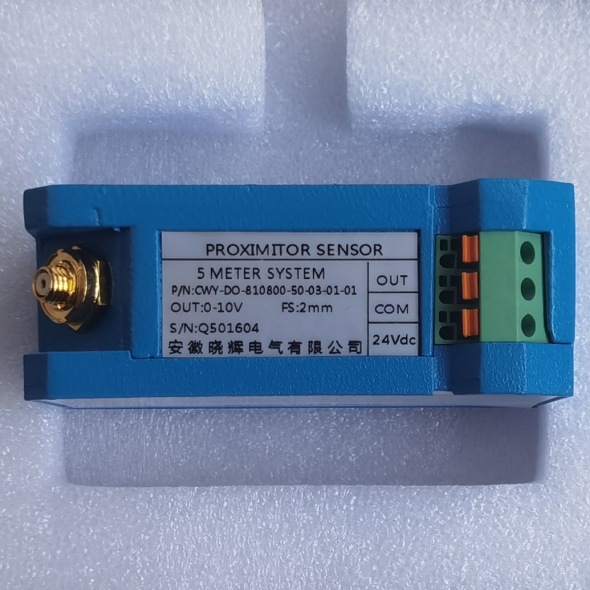

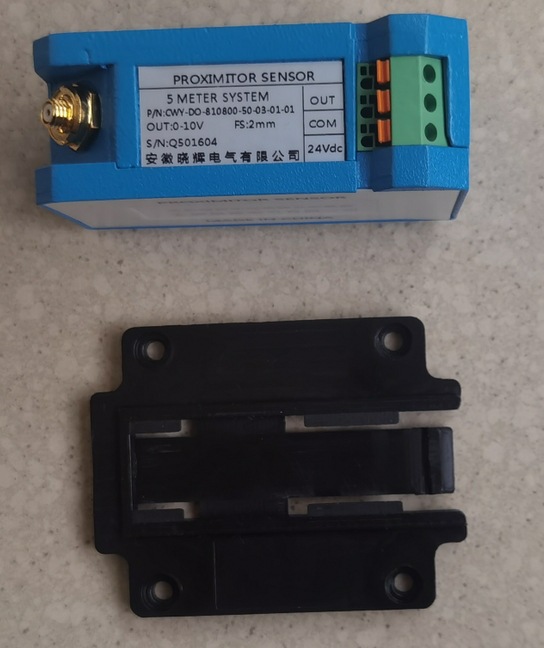

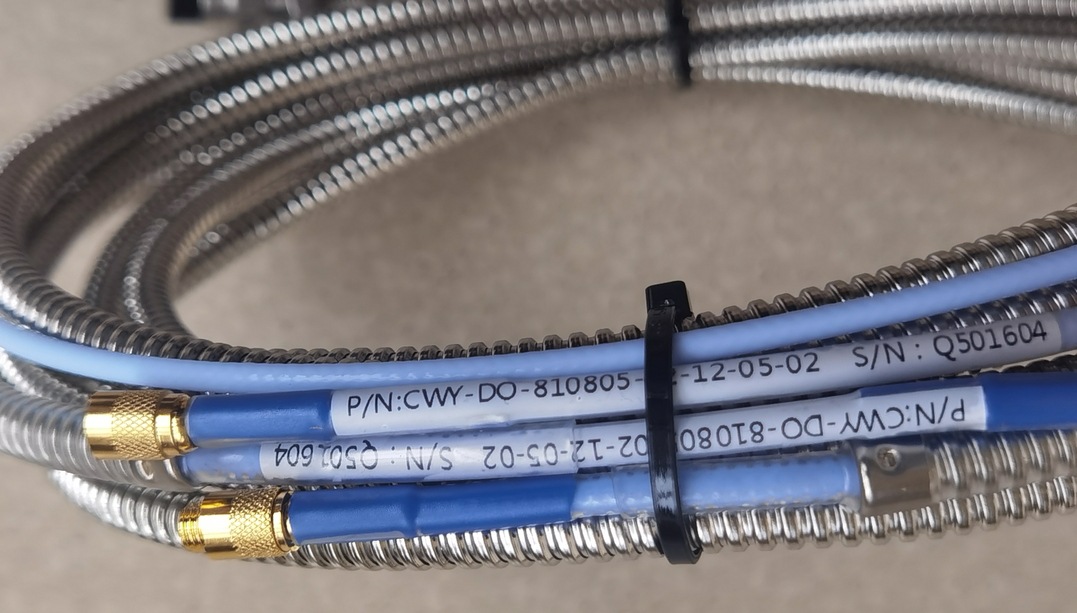

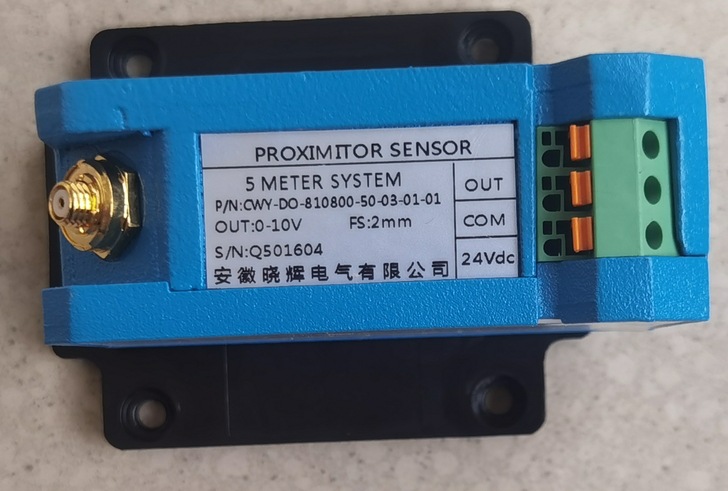

五、產品照片：
