一、概述：
耐震電接點雙金屬溫度計、WSSXN-413M耐震電接點溫度計測量范圍0~100℃上下限報警固定螺紋安裝有電接觸點裝置----即機械電接點。當被測介質溫度變化時，自由端上的細軸及轉向傳動機構帶動指針及動觸點隨著溫度的變化而轉動，當其與定觸點接觸或斷開的瞬間，使電路系統中的繼電器及接觸器動作，以達到自動控制和報警的目的。
耐震電接點雙金屬溫度計、WSSXN-413M耐震電接點溫度計測量范圍0~100℃上下限報警固定螺紋安裝可測量-80℃～500℃范圍內的液體、蒸汽和氣體介質溫度。
耐震電接點雙金屬溫度計是一種測量中低溫度并且生產現場對溫度需自動控制和報警的檢測儀表。耐震電接點雙金屬溫度計可以直接測量各種生產過程中的-80℃～+500℃范圍內的液體、蒸汽和氣體介質及環境場所惡劣且有振動的溫度。該溫度計從設計原理及結構上具有防進水、防腐蝕、耐震動、直觀、易讀數、等特點，耐震電接點雙金屬溫度計應用于石油、化工、機械、船舶、發電、紡織、印染等工業和科研部門。
二、產品工作原理：
耐震電接點雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出所應的溫度值，并且防止環境振動在雙金屬溫度計內部充裝硅油或者將雙金屬溫度計顯示部分與測量部分分離以達到耐震的效果。電接點雙金屬溫度計是利用溫度變化時帶動觸點變化，當其與上下限觸點或斷開的同時，使電路中的繼電器動作，從而自動控制及報警。
三、技術數據：
精度：±1.5%
時間常數：不大于40s
保護管耐壓：6.3MPa
電接點額定功率：20VA（無感負載）
大工作電流：1A
持續電流：0.6A
大工作電壓：380VAC，220VDC
儀表執行標準：JB/T8803-1998
機械 表殼直徑：￠100毫米
護管材質：1Cr18N9Ti、304不銹鋼
反應時間：≤40s
電氣 接點額定功率：10VA
接點過電流：≤0.7A 工作電壓：220V／AC、24V／DC〈使用〉
接點精度：2.5級 測溫范圍：0－50℃、0－100℃、0－600℃＜節選＞
插入深度：≥75毫米
連接型式：可動內外螺紋 固定螺紋 法蘭、無螺紋＜套管＞船用接頭
螺紋規格：M27×2、M16×1.5、1／2″、3／4″、1″。
| 型號 |
公稱直徑 D(mm) |
測量范圍℃ | 分格值℃ |
插入長度 L(mm) |
保護管直徑 d(mm) |
安裝螺紋 mm |
| WSS-3□ | 60 |
0-50 0-100 0-150 0-200 0-300 0-400 0-500 |
1 2 2 5 5 10 10 |
75;100; 150;200; 250;300; 400;500 |
6 | M16×1.5 |
|
WSS-4□ WSSX-4□ |
100 | 10 | M27×2 | |||
| WSS-5□ | 150 | |||||
| 10 |

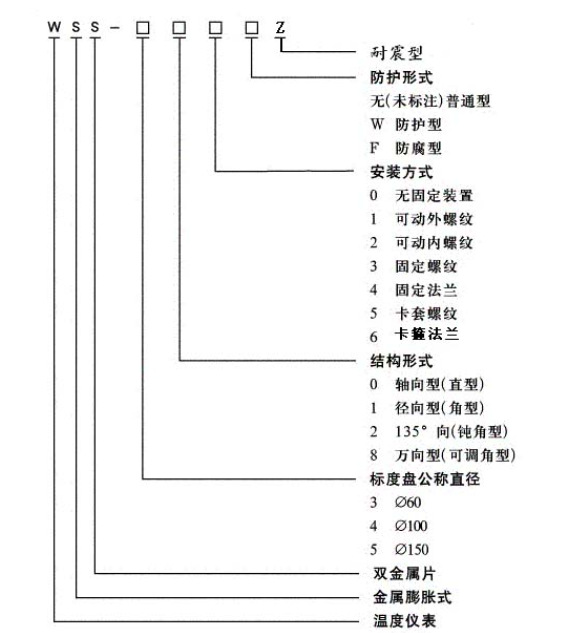

四、型號及命名方式:
|
WSS
|
雙金屬溫度計
|
||||||||||||
| X | 電接點結構 | ||||||||||||
| 表盤公稱直徑 | -4/5 | Φ100/ф150 | |||||||||||
| 表盤形式 | 0 | 軸向（直型） | |||||||||||
| 1 | 徑向（角型） | ||||||||||||
| 8 | 萬向（可調角型） | ||||||||||||
| 安裝固定形式 | 0 | 無固定裝置 | |||||||||||
| 1 | 可動外螺紋 | ||||||||||||
| 2 | 可動內螺紋 | ||||||||||||
| 3 | 固定螺紋 | ||||||||||||
| 4 | 固定法蘭 | ||||||||||||
| 5 | 卡套螺紋 | ||||||||||||
| 6 | 卡套法蘭 | ||||||||||||
| 保護形式 | M | 上下限 | |||||||||||
| N | 雙上限 | ||||||||||||
| P | 雙下限 | ||||||||||||
|
|||||||||||||||||||||||||||||||||||||||
| 備注：形式可根據協議訂貨。 | |||||||||||||||||||||||||||||||||||||||
五、安裝方式尺寸與接線：

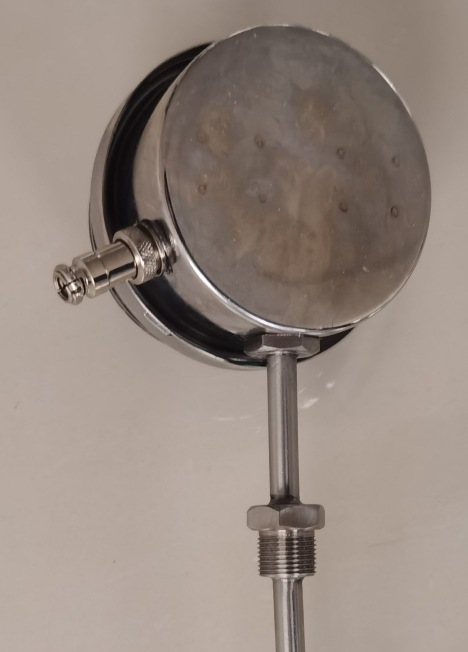

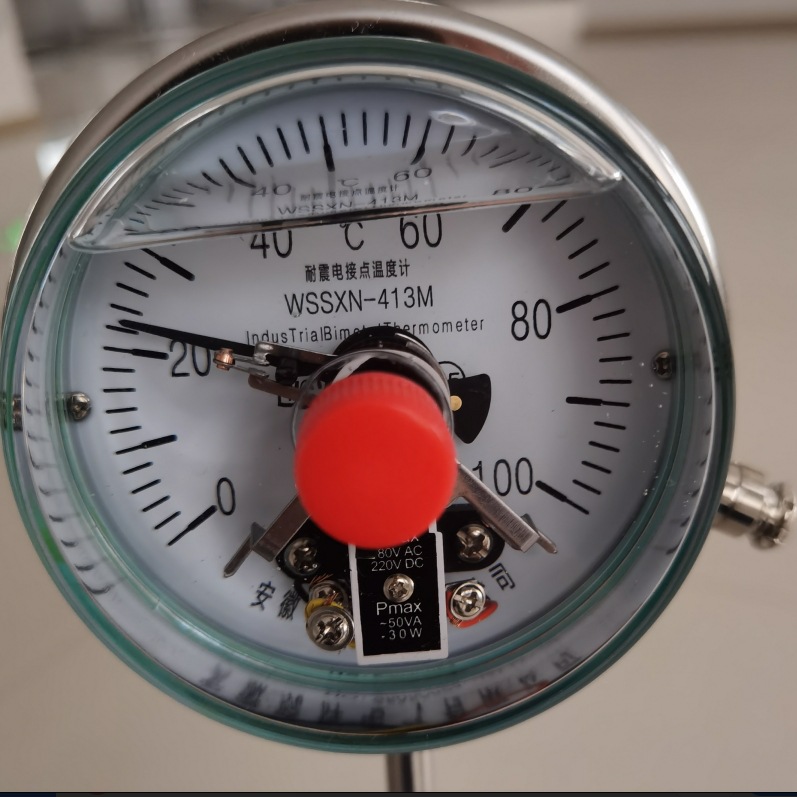

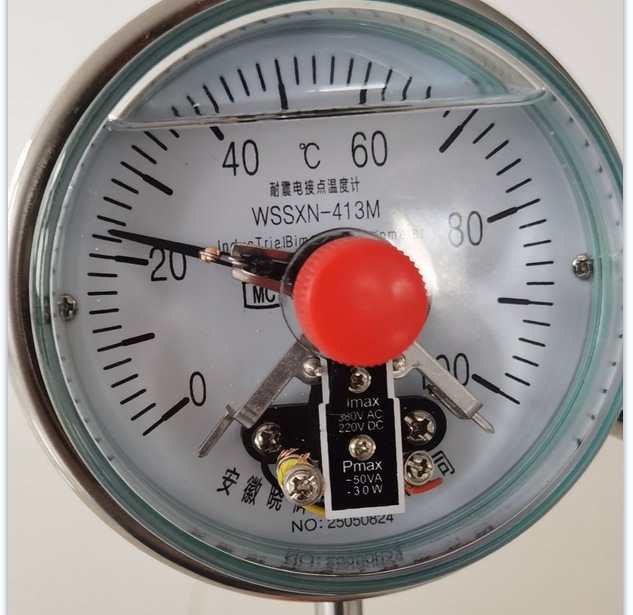

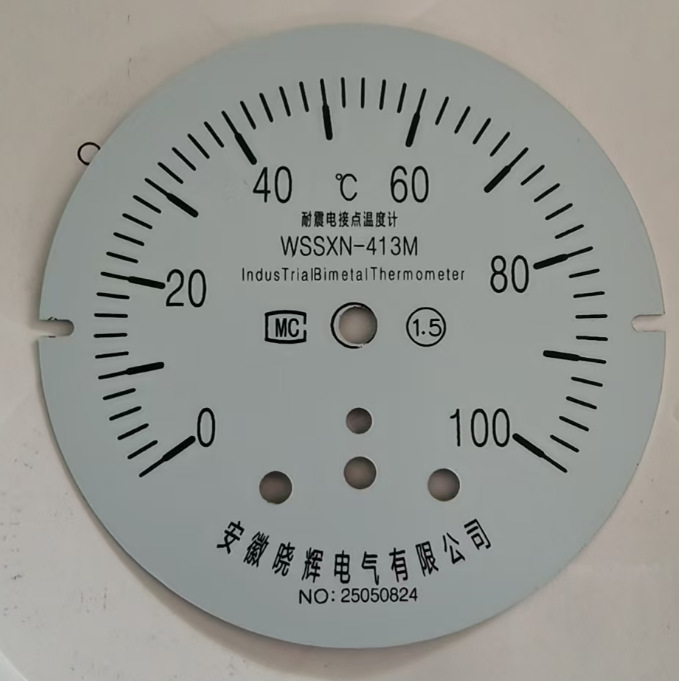

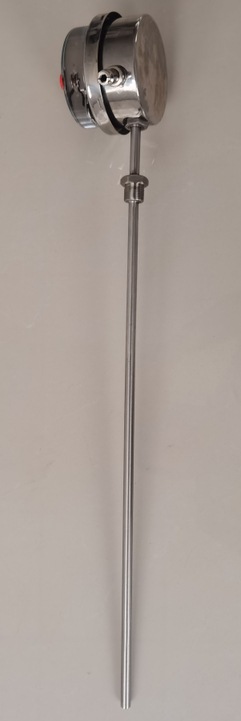

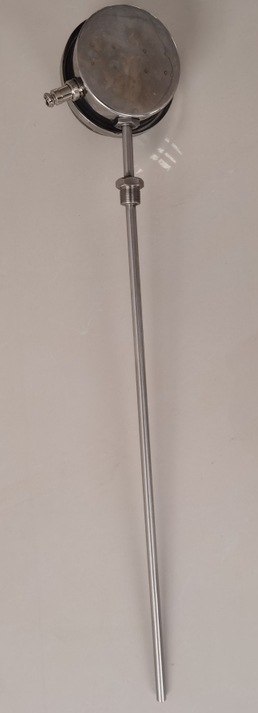

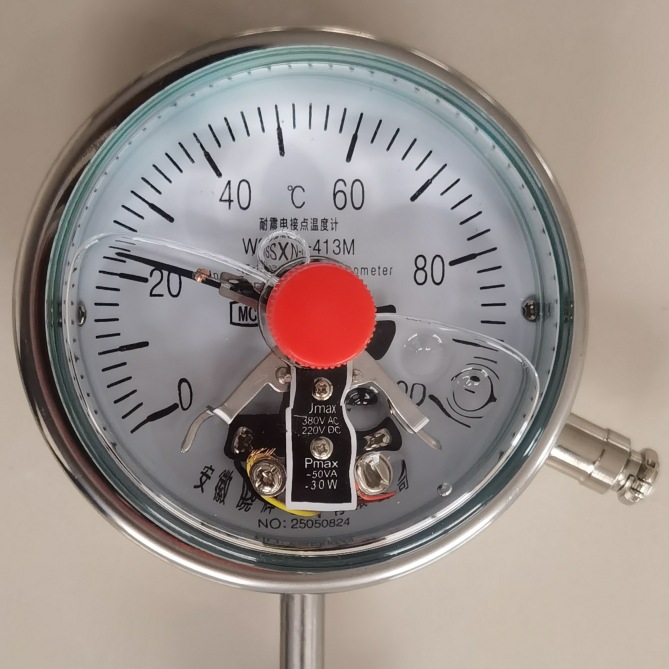

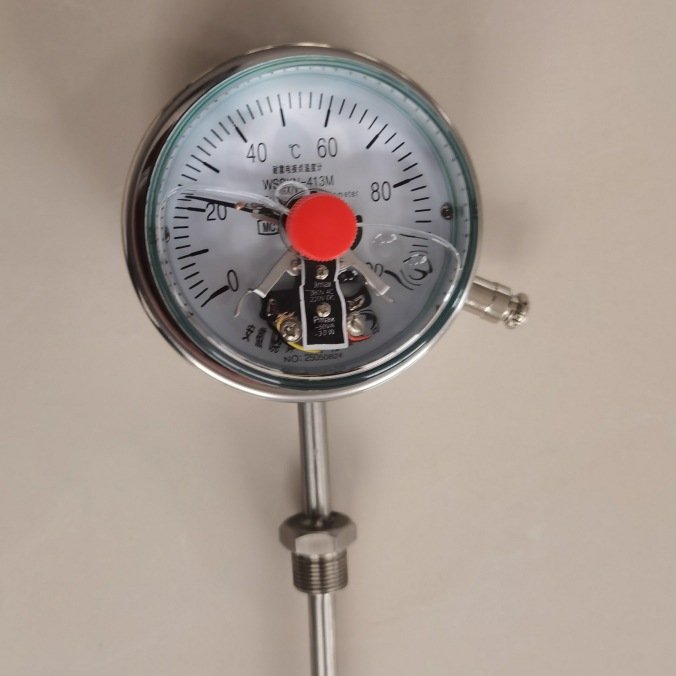

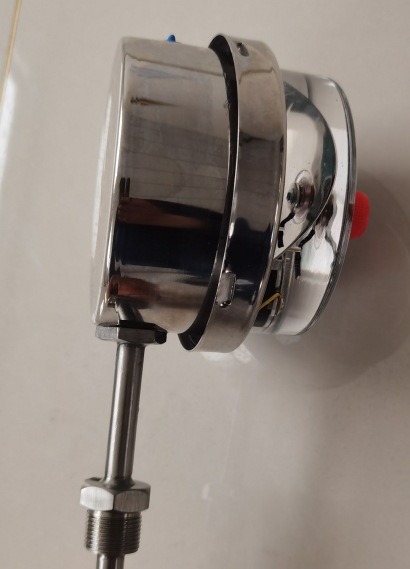

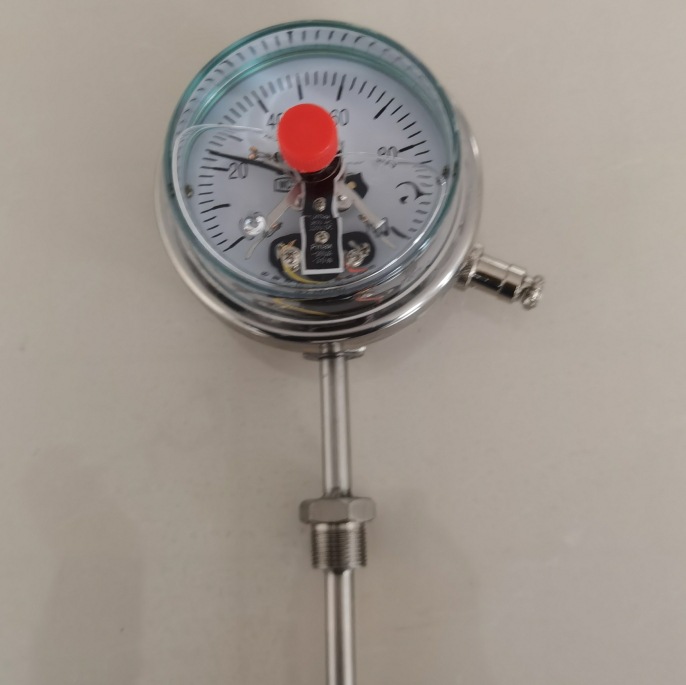

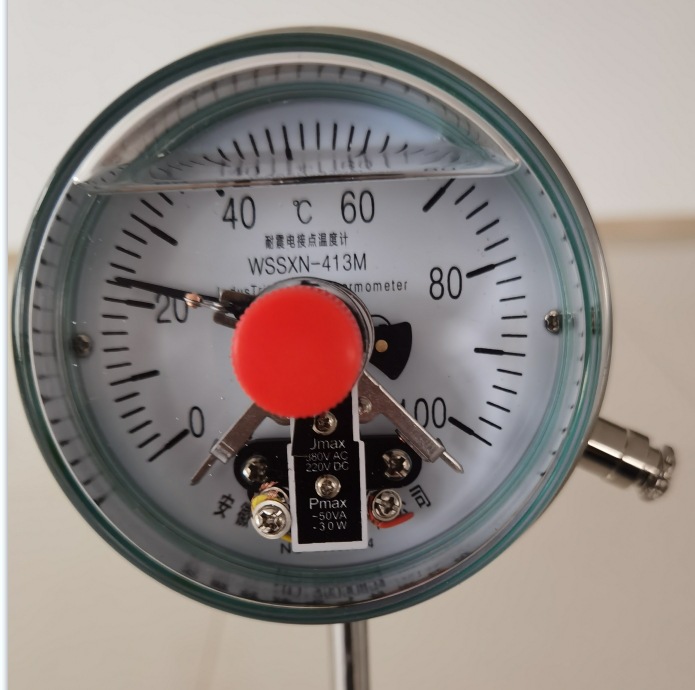

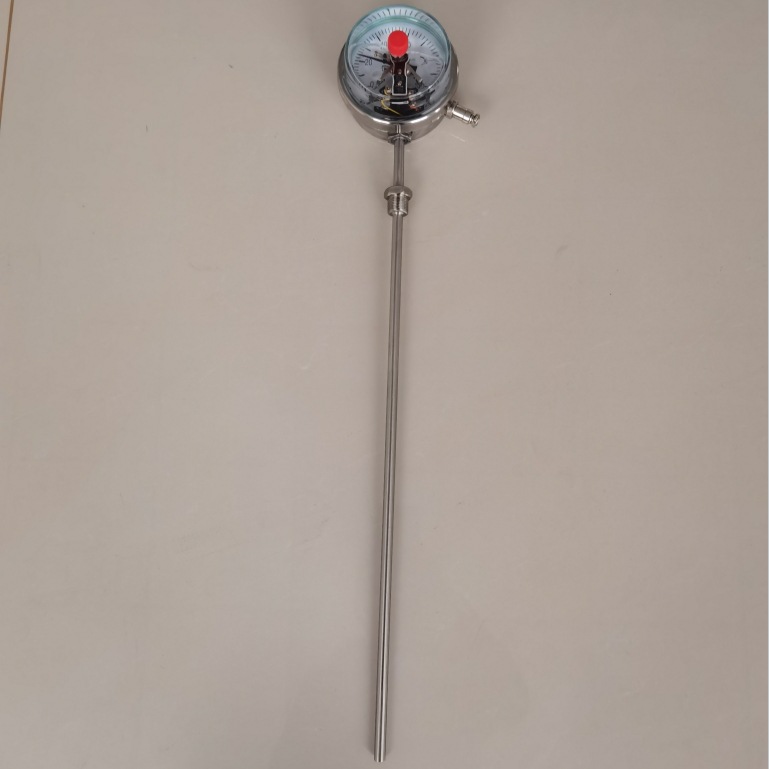

六、產品照片：
